製品概要

機能と利点

  • クワッド・チャンネル高電圧DAC
  • 12ビット分解能
  • ピン選択可能な30 Vまたは60 V出力範囲
  • 高精度リファレンスを内蔵
  • リードバック可能な低消費シリアル・インターフェース
  • 温度センサー・アラーム機能を内蔵
  • パワーオン・リセット機能
  • LDACを介してデータの同時更新が可能
  • 広い動作温度範囲:-40℃~+105℃

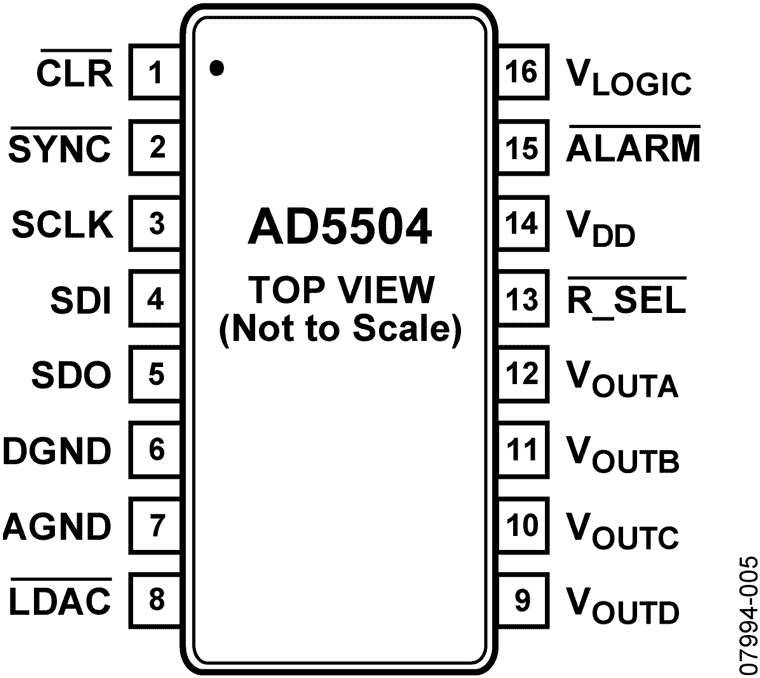

製品概要

AD5504は、クワッド・チャンネル、シリアル入力のD/Aコンバータ(DAC)で、高電圧出力のアンプと高精度のリファレンスを内蔵しています。DACの出力電圧範囲は、範囲選択ピン(R_SEL)を介してプログラムできます。R_SELピンがハイの場合、DAC出力範囲は0V~30Vとなります。R_SELピンがローレベルに保たれると、DAC出力範囲は0V~60Vとなります。内蔵の出力アンプは(AGND+0.5V)~(VDD-0.5V)の範囲以内の出力振幅が可能となっています。

AD5504は、SPI®、QSPI™、MICROWIRE™、DSPの各インターフェース規格と互換性を持つ高速シリアル・インターフェースを備えており、最大16.667 MHzのクロック速度で動作することができます。

アプリケーション
  • プログラマブルな電圧源
  • 高電圧LEDドライバ
  • オプティカル通信の受信バイアス

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

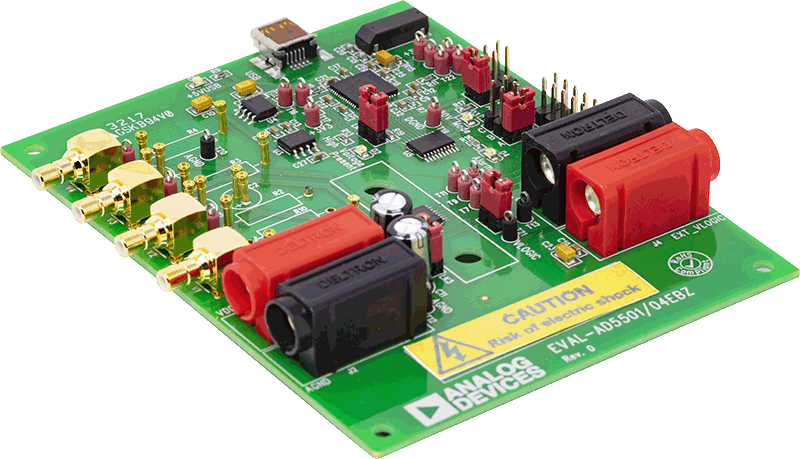

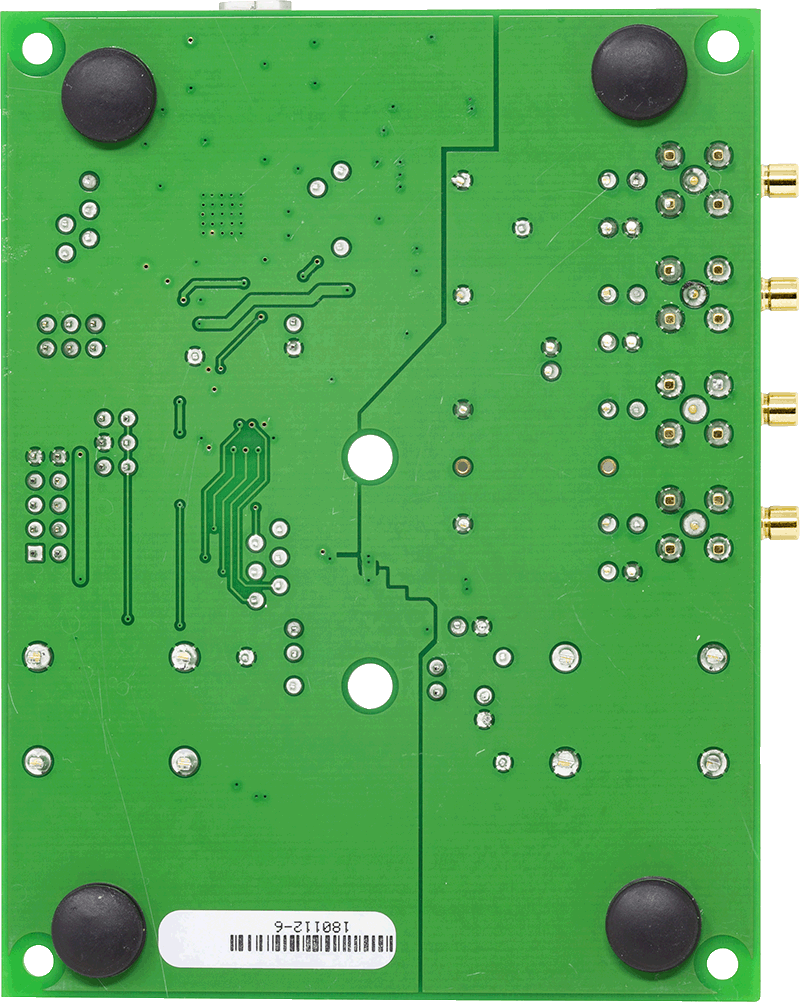

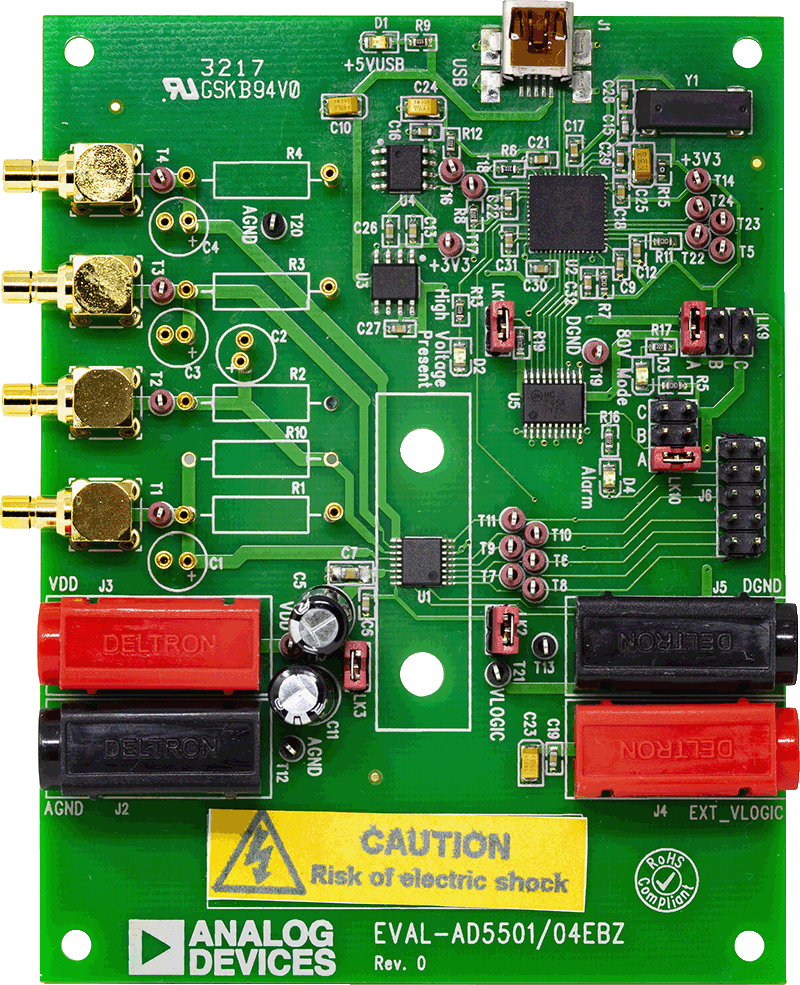

評価キット (1)
