AD5380

D/Aコンバータ、14ビット、40チャンネル、3V / 5V、単電源、電圧出力

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$81.49
特長
  • 単調性を保証
  • INL誤差:±4LSB(max)
  • 1.25 / 2.5V、10ppm/℃のリファレンス電圧を内蔵
  • 動作温度範囲:-40℃~+85℃
  • レールtoレール出力のアンプ
  • パワーダウン機能
  • 堅牢なESD耐性:
  • 6.5kV HBM、2kV FICDM
  • ユーザー・インターフェース:
  • パラレル、シリアル(SPI®、QSPI™、MICROWIRE™、DSP互換、データ・リードバック機能)、I2C®互換
内蔵機能
  • チャンネル・モニタ
  • LDACによる同時出力更新
  • ユーザー・プログラマブルなコードへのクリア機能
  • スルーレートを最適化するアンプ・ブースト・モード
  • ユーザー・プログラマブルなオフセットとゲインの調整
  • 方形波の発生が可能なトグル・モード
  • サーマル・モニタ
製品概要
show more Icon
AD5380は、100ピンLQFPパッケージを採用した、全機能内蔵の単電源動作40チャンネル14ビットDACです。40チャンネルすべてに、レールtoレール動作の出力アンプを内蔵しています。AD5380には、プログラマブルなリファレンス電圧(1.25V / 2.5V、10ppm/℃)、外部でのモニタリング用に共通のMON_OUTピンへ出力するアナログ出力をマルチプレクスするチャンネル・モニタ機能、アンプ・スルーレートの最適化を可能にする出力アンプ・ブースト・モードが内蔵されています。AD5380は、20nsのWRパルス幅を使うダブル・バッファ付きパラレル・インターフェース、30MHzを超えるインターフェース速度を持つSPI / QSPI / MICROWIRE / DSP互換シリアル・インターフェース、400kHzのデータ転送レートをサポートするI2C互換インターフェースも内蔵しています。

DACレジスタの前にある入力レジスタがダブル・バッファリング機能を持っているため、DAC出力を独立に更新、またはLDAC入力を使って同時に更新することができます。

各チャンネルには、プログラマブルなゲインおよびオフセット調節レジスタが内蔵されているため、すべてのDACチャンネルをキャリブレーションすることができます。ブースト・オフ時の消費電力はチャンネル当たり0.25mA(typ)です。

アプリケーション

  • 可変光減衰器(VOA)
  • レベル設定(ATE)
  • 光マイクロ電子機械システム(MEMS)
  • 制御システム
  • 計測機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$81.49

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5380BSTZ-3
  • HTML
  • HTML
AD5380BSTZ-5
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 18, 2016

- 16_0034

Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin

4 11, 2014

- 14_0106

AD5380/AD5381/AD5382/AD5383/AD5384 Data Sheet Timing Corrections and Power Supply Sequencing Information

5 11, 2012

- 11_0262

AD5380 and AD5382 Redesign and Fab Process Change

1 5, 2009

- 07_0077

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 18, 2016

- 16_0034

arrow down

Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin

4 11, 2014

- 14_0106

arrow down

AD5380/AD5381/AD5382/AD5383/AD5384 Data Sheet Timing Corrections and Power Supply Sequencing Information

5 11, 2012

- 11_0262

arrow down

AD5380 and AD5382 Redesign and Fab Process Change

1 5, 2009

- 07_0077

arrow down

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

評価用キット

評価用キット 1

reference details image

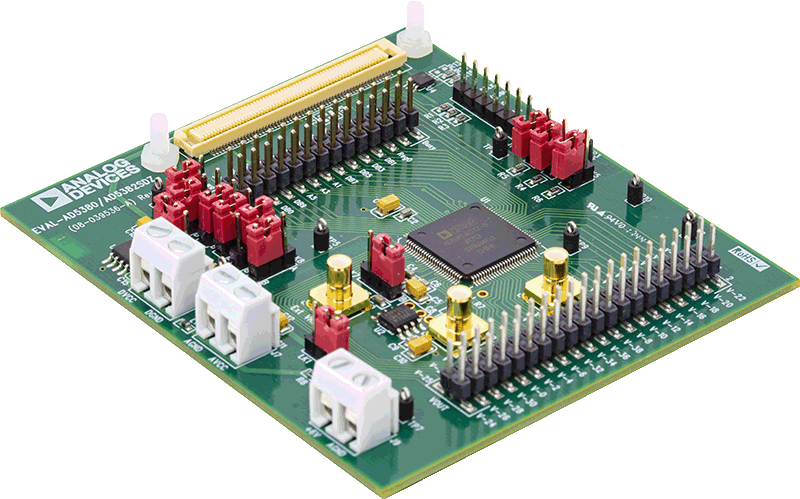

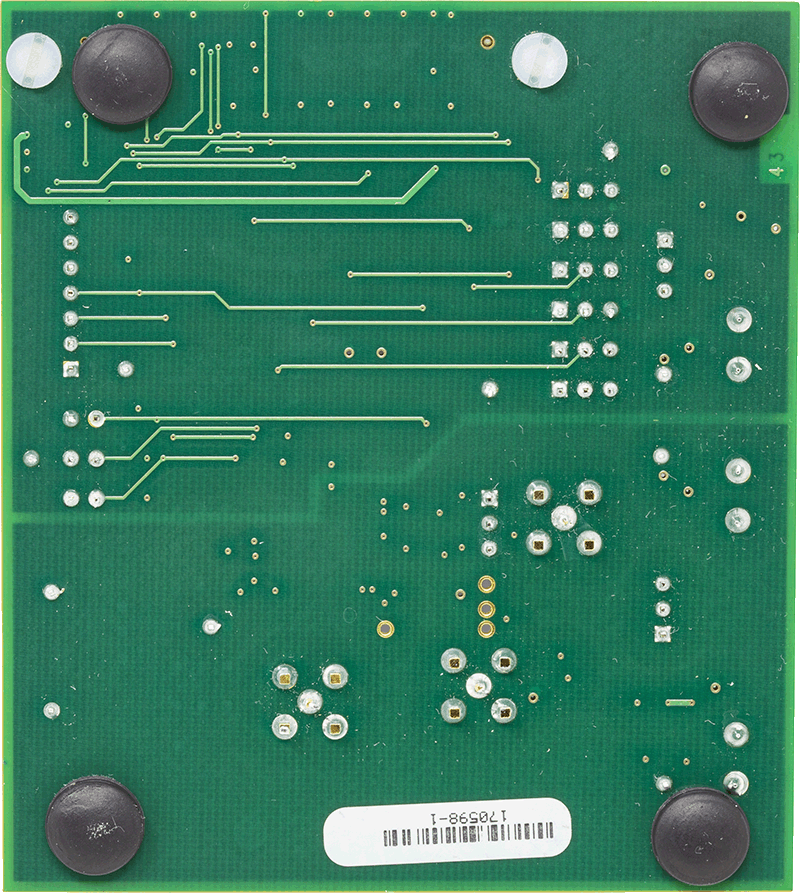

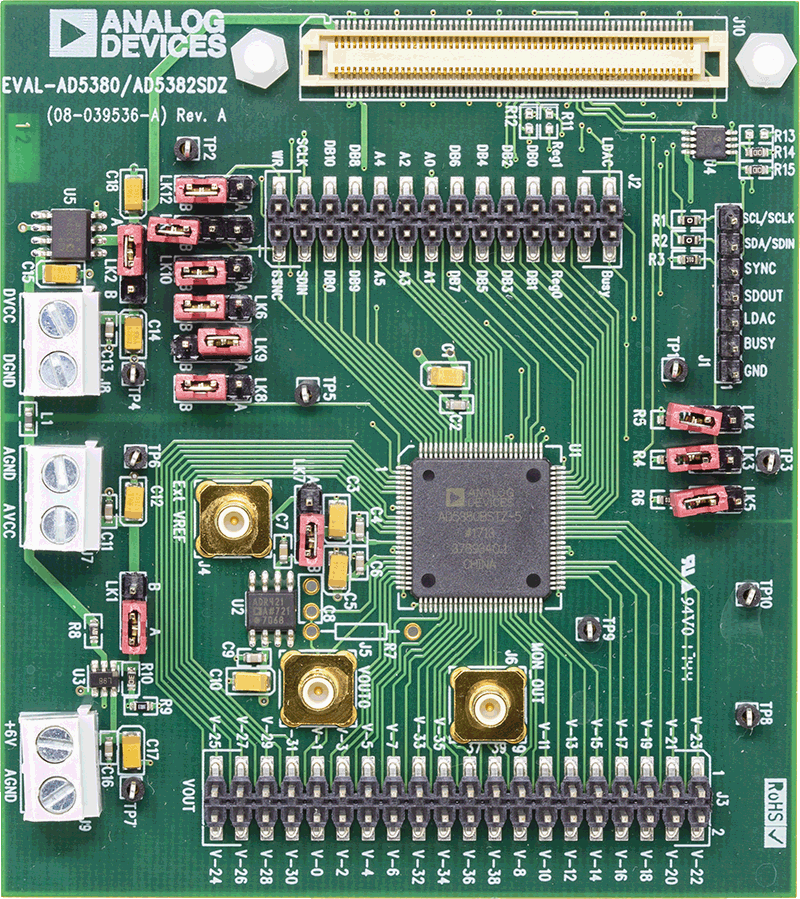

EVAL-AD5380

AD5380 Evaluation Board

zoom

EVAL-AD5380

AD5380 Evaluation Board

製品の詳細

The evaluation board allows the functionality and performance of the AD5380 to be easily evaluated. The evaluation board can be used as a stand alone board with control coming from an external DSP or micro-controller or it can be connected to a PC. Software is provided which can be used to program the registers of the AD5380. Control of the AD5380 is achieved via a USB interface.

This device is pin-to-pin compatible with the AD5381
