AD5372

製造中

DAコンバータ、32チャンネル、16ビット、シリアル入力、電圧出力

データシート (Rev. C) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 64ピンLQFPに32チャンネルDACを内蔵
  • 16/14ビットまで単調増加性を保証（AD5372/AD5373）
  • 4×VREF（20V）の最大出力電圧スパン
  • 公称出力電圧範囲：－4～＋8V
  • 複数の出力スパンを個別に利用可能
  • オフセットとゲインをユーザが設定できるシステム・キャリブレーション機能
  • チャンネルのグループ化とアドレス指定
  • サーマル・シャットダウン機能
  • DSP／マイクロコントローラ互換のシリアル・インターフェース
  • SPIシリアル・インターフェース
  • JEDEC互換のデジタル・レベル（2.5～5.5V）
  • デジタル・リセット（RESET）

AD5372/AD5373は、64ピンLQFPパッケージ1つに32個の16/14ビットD/Aコンバータ（DAC）を搭載し、公称スパンがリファレンス電圧の4倍のバッファ付き電圧出力を提供します。各DACのゲインとオフセットはそれぞれ別々にトリミングして誤差を低減できます。デバイスは、柔軟性を高めるために8DAC構成の4グループに分割されています。2個のオフセットDACによって、グループの出力範囲を変更できます。グループ0はオフセットDAC0で、グループ1～3はオフセットDAC1で調整できます。

AD5372/AD5373は広い電源電圧範囲で動作が保証されています。VSSの電圧範囲は－16.5～－4.5V、VDDの電圧範囲は＋9～＋16.5Vです。出力アンプの必要なヘッドルームは、負荷電流が1mAで1.4Vの動作電圧になります。

AD5372/AD5373は、SPI、QSPI™、MICROWIRE™、DSPインターフェース規格と互換の高速シリアル・インターフェースを備えており、最大50MHzのクロック速度に対応します。

DACレジスタは、新しいデータを受信すると更新されます。LDAC入力をローレベルにすることで、すべての出力を同時に更新できます。各チャンネルは、プログラマブル・ゲインとオフセット調整レジスタを備えています。

各DAC出力は、外部のSIGGNDx入力を基準にオンチップで増幅、バッファされます。また、CLRピンを使ってDAC出力をSIGGNDxに切り替えることもできます。

アプリケーション

  • 自動テスト装置（ATE）のレベル設定
  • 可変光減衰器（VOA）
  • 光スイッチ
  • 工業用制御システム
  • 計測器

    •
    AD5372
    DAコンバータ、32チャンネル、16ビット、シリアル入力、電圧出力
    AD5372/AD5373 Functional Block Diagram AD5372/AD5373 Pin Configuration
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 1

    アプリケーション・ノート 2

    製品ハイライト 2

    評価用設計ファイル 1

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    デバイス・ドライバ 1

    ツールおよびシミュレーション

    Precision DAC Error Budget Tool

    Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

    ツールを開く

    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-AD5372

    AD5372 Evaluation Board

    今すぐ購入 詳細を表示

    機能と利点

    • Full Featured Evaluation Board
    • On Board Reference and Buffers
    • USB operation of IC
    • PC Software for control of DACs
    • Stand-alone operation

    製品詳細

    The AD5372 evaluation board can be used as a stand alone board with control coming from an external DSP or micro-controller or it can be connected to a PC. Software is provided which can be used to program the registers of the AD536x. Control of the AD536x is achieved via a USB interface.

    EVAL-AD5372
    AD5372 Evaluation Board

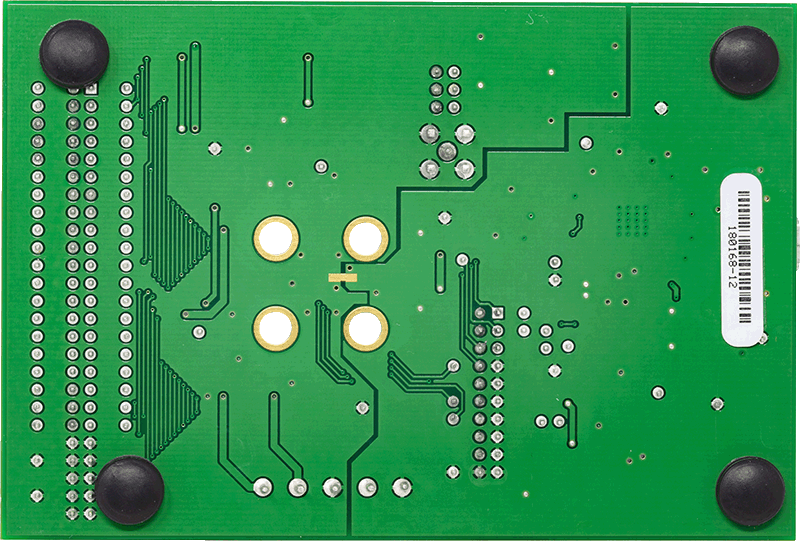

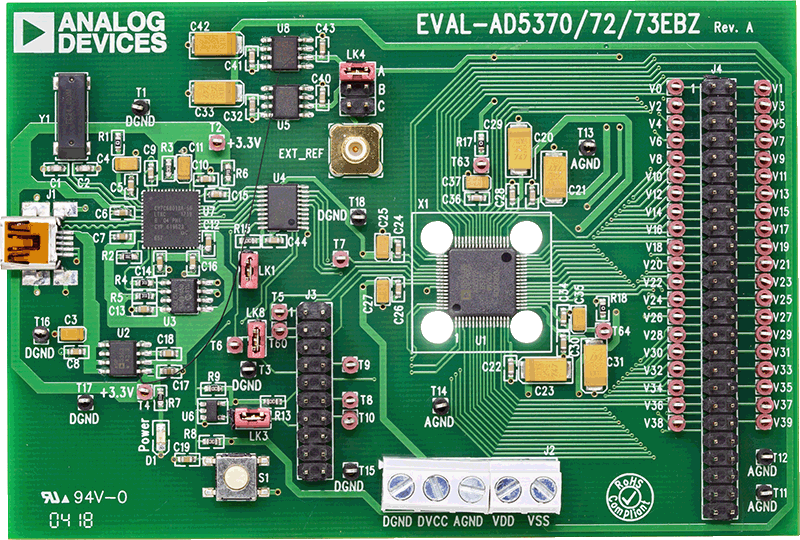

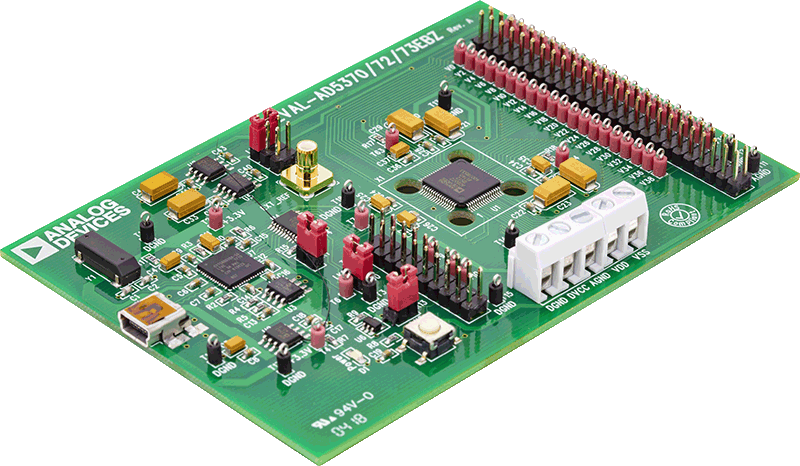

    EVAL-AD5372EBZANGLE-web EVAL-AD5372EBZBOTTOM-web EVAL-AD5372EBZTOP-web
