製品概要

機能と利点

  • 52ピンLQFP/56ピンLQFPパッケージを採用した16チャンネルDAC
  • 16/14ビットまでの単調増加性を保証
  • 公称出力電圧範囲:-10~+10V
  • 複数の出力スパンを使用可能
  • 温度監視機能
  • チャンネル監視マルチプレクサ
  • 汎用I/O機能
  • GPIO機能
  • システム・キャリブレーション機能によるユーザ・プログラマブルなオフセットとゲイン
  • チャンネルのグルーピング機能とアドレッシング機能
  • データ・エラー・チェック機能
  • SPI互換のシリアル・インターフェース
  • 2.5~5.5Vのデジタル・インターフェース

製品概要

AD5360/AD5361は、16個の16/14ビットD/Aコンバータ(DAC)を52ピンLQFP/56ピンLQFPのシングル・パッケージに内蔵しています。バッファ付き電圧出力にはリファレンス電圧の4倍の電圧出力が可能です。各DACのゲインとオフセットは、個別にトリムして誤差を取り除くことができます。柔軟性を高めるために、デバイスは8個のDACから構成される2つのグループに分割されており、各グループの出力範囲をオフセットDACによって個別に調整できます。

AD5360/AD5361は、-4.5~-16.5VのVSSと+8~+16.5VのVDDによって、広い電源範囲での動作を保証します。1mAの負荷電流で動作するとき、出力アンプのヘッドルーム条件は1.4Vです。

AD5360/AD5361は、SPI、QSPI™、MICROWIRE™、DSPの各インターフェース規格と互換性のある高速4線式シリアル・インターフェースを備え、最大50MHzのクロック速度に対応できます。LDAC入力をローレベルにすることで、すべての出力を同時に更新できます。各チャンネルには、プログラマブル・ゲインとオフセット調整レジスタがあります。

各DAC出力は、外部SIGGND入力に対して増幅されてチップ上でバッファされます。CLRピンによってDAC出力をSIGGNDにスイッチすることもできます。

アプリケーション
  • 計測機器
  • 工業用制御システム
  • 自動試験装置(ATE)でのレベル設定
  • 可変光減衰器(VOA)
  • 光ライン・カード

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

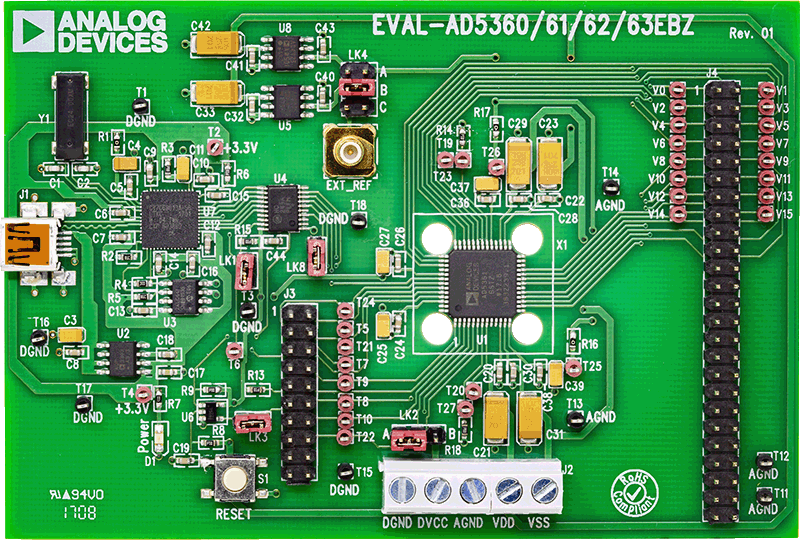

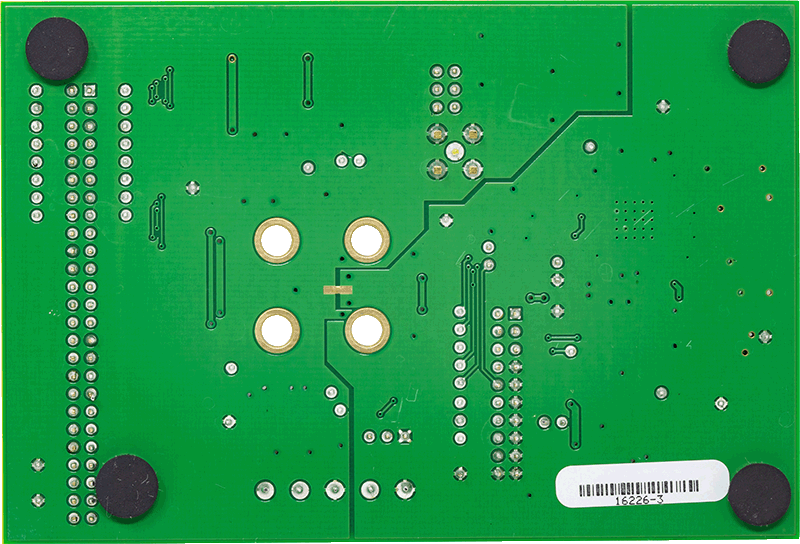

評価キット (1)

参考資料

  • すべてを表示 (11)
  • データシート (1)
  • アプリケーション・ノート (4)
  • 製品ハイライト (2)
  • FAQ (1)
  • セレクション・ガイド (1)
  • カタログ (1)
  • 技術記事 (1)
  • ソフトウェア & システム

    ツール

    Precision DAC Error Budget Tool

    Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
