特長
- 52ピンLQFP／56ピンLQFPパッケージを採用した16チャンネルDAC
- 16/14ビットまでの単調増加性を保証
- 公称出力電圧範囲：－10～＋10V
- 温度監視機能
- チャンネル監視マルチプレクサ
- 汎用I/O機能
- 複数の出力スパンを使用可能
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD5360／AD5361は、－4.5～－16.5VのVSSと＋8～＋16.5VのVDDによって、広い電源範囲での動作を保証します。1mAの負荷電流で動作するとき、出力アンプのヘッドルーム条件は1.4Vです。
AD5360／AD5361は、SPI、QSPI™、MICROWIRE™、DSPの各インターフェース規格と互換性のある高速4線式シリアル・インターフェースを備え、最大50MHzのクロック速度に対応できます。LDAC入力をローレベルにすることで、すべての出力を同時に更新できます。各チャンネルには、プログラマブル・ゲインとオフセット調整レジスタがあります。
各DAC出力は、外部SIGGND入力に対して増幅されてチップ上でバッファされます。CLRピンによってDAC出力をSIGGNDにスイッチすることもできます。
アプリケーション
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5360
資料
Filters
1つが該当
-
すべて
-
アプリケーション・ノート
-
データシート
-
製品ハイライト
-
よく聞かれる質問
-
すべて
-
English
-
日本語
-
中国語
データシート
2
アプリケーション・ノート
6
HTML
HTML
HTML
HTML
製品ハイライト
2
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
アプリケーション・ノート 4
AN-1582: Automated Calibration Technique That Reduces the AD5360 16-Channel, 16-Bit DAC Offset Voltage to Less Than 1 mV (Rev.A)
AN-1587: 16 Channels of Programmable Output Span Using the AD5360 16-Bit Voltage Output DAC (Rev.A)
AN-0986: Adjusting the Output Range and Span of the AD5362
AN-1036: Clear to Any Voltage Using the AD5370
製品ハイライト 2
よく聞かれる質問 1
製品選択ガイド 1
製品ハイライト 1
ソリューション・カタログ 1
リファレンス設計 1
デバイス・ドライバ 1
Analog Dialogue 3
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD5360-WAFER | CHIPS OR DIE |
|
|
| AD5360BCPZ |
56-Lead LFCSP (8mm x 8mm)
|
|
|
| AD5360BCPZ-REEL7 |
56-Lead LFCSP (8mm x 8mm)
|
|
|
| AD5360BSTZ |
52-Lead LQFP (10mm x 10mm)
|
|
- AD5360-WAFER
- ピン／パッケージ図
- CHIPS OR DIE
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5360BCPZ
- ピン／パッケージ図
-
56-Lead LFCSP (8mm x 8mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5360BCPZ-REEL7
- ピン／パッケージ図
-
56-Lead LFCSP (8mm x 8mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5360BSTZ
- ピン／パッケージ図
-
52-Lead LQFP (10mm x 10mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD5360BCPZ
製造中
AD5360BCPZ-REEL7
製造中
6 16, 2009
- 09_0027
Conversion to Laser Mark for the LQFP Packages (Single Grades)
AD5360BSTZ
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD5360BCPZ
製造中
AD5360BCPZ-REEL7
製造中
6 16, 2009
- 09_0027
Conversion to Laser Mark for the LQFP Packages (Single Grades)
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1

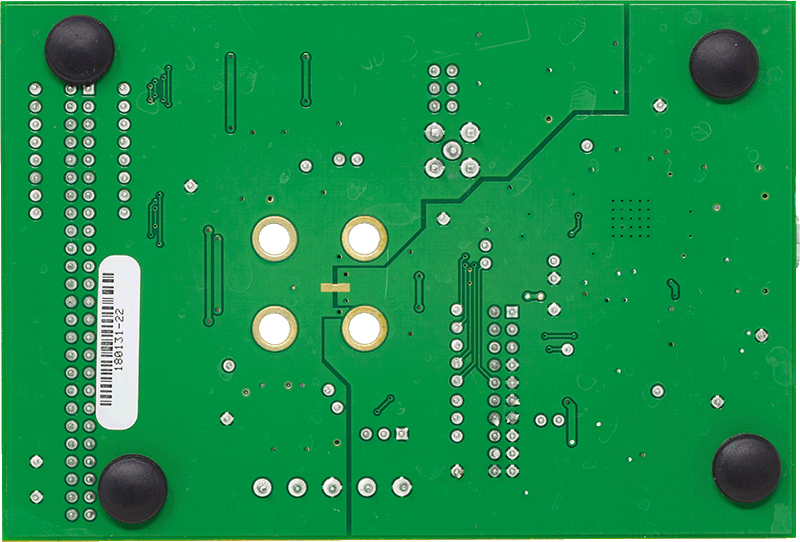

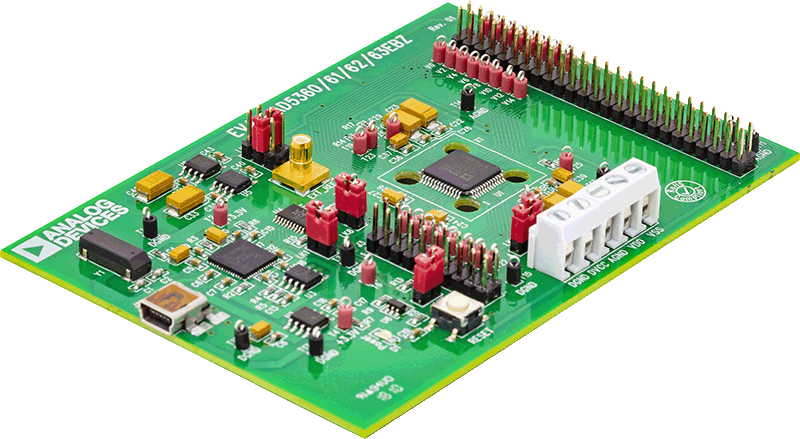

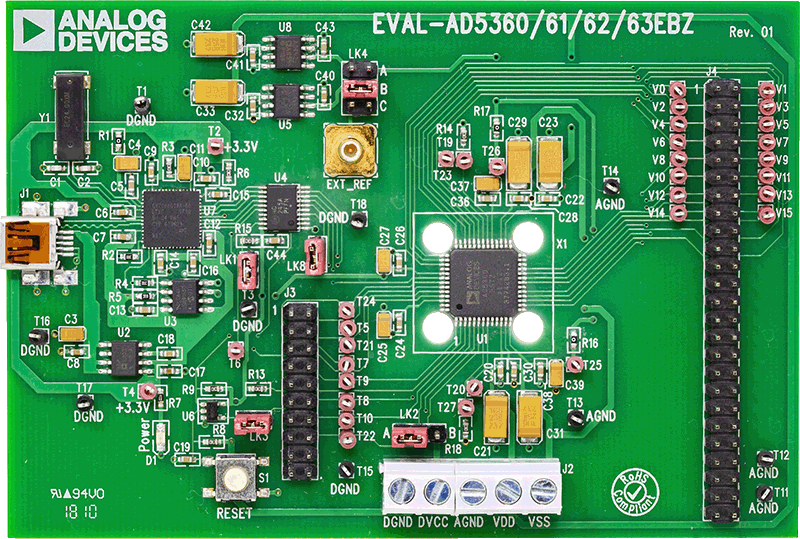

EVAL-AD5360
AD5360 評価用ボード
製品の詳細
資料
評価用キット1
ツールおよびシミュレーション 1
Precision DAC Error Budget Tool
