AD5144

製造中

クワッド・チャンネル、256ポジション、I2C/SPI、不揮発デジタル・ポテンショメータ

データシート (Rev. E)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 抵抗オプション：10kΩおよび100kΩ
  • 抵抗許容誤差：8%（最大）
  • ワイパー電流：±6mA
  • 低温度係数：35ppm/°C
  • 広帯域幅：3MHz
  • 短い起動時間：75μs未満
  • リニア・ゲイン設定モード
  • 単電源および両電源動作
  • 独立したロジック電源：1.8V～5.5V
  • 広い動作温度範囲：−40°C～+125°C
  • 4mm × 4mmパッケージ・オプション
AD5144-EPは防衛および航空宇宙アプリケーションに対応します（AQEC規格）
  • ダウンロード：AD5144-EPデータシート（PDF）
  • 防衛温度範囲（−55°C～+125°C）
  • 品質管理された製品ベースライン
  • 1アセンブリ／テスト・サイト
  • 1製造サイト
  • 製品の変更通知
  • 要求に応じて入手可能な品質評価データ

AD5124/AD5144/AD5144Aポテンショメータは128/256ポジション調整アプリケーション用の不揮発ソリューションを提供し、Ax、Bx、Wxピンで±8%の低い抵抗許容誤差、最大で±6mAの電流密度を確保します。

抵抗許容誤差と公称温度係数が低いため、オープンループ・アプリケーションや許容誤差マッチングが必要なアプリケーションが単純化されます。

リニア・ゲイン設定モードにより、RAWおよびRWBストリング抵抗を通してデジタル・ポテンショメータ端子間の抵抗を個別にプログラミングできるため、非常に精度の高い抵抗マッチングが可能になります。

広帯域幅と低い全高調波歪み（THD）により、AC信号で最適な性能を発揮するため、これらのデバイスはフィルタ設計に最適です。

抵抗アレイの終端でワイパー抵抗がわずか40Ωと低いため、ピン間接続が可能です。

ワイパー値はSPI-/I2C互換デジタル・インターフェースを介して設定できます。このインターフェースはワイパー・レジスタとEEPROMの内容のリードバックにも使用されます。

AD5124/AD5144/AD5144Aは、小型の24ピン4mm × 4mm LFCSPパッケージと20ピンTSSOPパッケージを採用しています。これらの部品は、−40°C～+125°Cの拡張工業用温度範囲で動作することが実証されています。

アプリケーション

  • ポータブル機器のレベル調整
  • LCDパネルの明るさ／コントラスト制御
  • プログラマブル・フィルタ、遅延、時定数
  • プログラマブル電源
AD5144-EPは防衛および航空宇宙アプリケーションに対応します（AQEC）。

AD5144
クワッド・チャンネル、256ポジション、I2C/SPI、不揮発デジタル・ポテンショメータ
AD5124-5144-fbl AD5144 Pin Configuration AD5144 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 5

ユーザ・ガイド 2

アプリケーション・ノート 2

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

SPICEモデル 1

評価用キット

eval board
schematic 1
EVAL-AD5144

AD5144評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 低電圧digiPOTマザーボードと組み合わせたフル機能評価用ボード（EVAL-MB-LV-SDZ）
  • 様々な試験回路
  • 様々なAC/DC入力信号
  • 別売りのシステム・デモンストレーション・プラットフォーム（SDP-BまたはSDP-S）により、PCで制御可能
  • 制御用PCソフトウェア

製品詳細

汎用的なプログラマビリティを備えたAD5144は、RDACレジスタおよびEEMEMレジスタでの読出し／書込みアクセス、抵抗のインクリメント／デクリメント、±6dBスケールでの抵抗の変更、ワイパー設定のリードバックや、他の部品やルックアップ・テーブル用のメモリ・データなどユーザ定義情報を格納するための追加のEEMEMなど、複数の動作モードで使用できます。

AD5144は両電源±2.25V～±2.75V動作、単電源2.3V～5.5V動作をサポートするため、バッテリ駆動のアプリケーションやその他多くのアプリケーションに最適です。また、AD5144は汎用I2Cシリアル・インターフェースやSPIシリアル・インターフェースとして設定できます。EVAL-AD5144DBZは単電源モードまたは両電源モードで動作し、USBからの内部電源が組み込まれています。

AD5144部品の全機能の仕様は、AD5144のデータシートに記載されています。

eval board
schematic 2
schematic 3
schematic 4
EVAL-AD5144-2DBZ

Evaluating the AD5144 Digital Potentiometer

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation board for the AD5144 in conjunction with low voltage digital potentiometer (digiPOT) motherboard (EVAL-AD5144-2DBZ)
  • Various test circuits
  • Various power solutions
  • Various AC/DC input signals
  • PC control in conjunction with the Analog Devices, Inc., EVALSDP-CK1Z (SDP-K1) controller board

製品詳細

This user guide describes the evaluation board for evaluating the AD5144—a digital potentiometer with 256 positions and nonvolatile memory. With versatile programmability, the AD5144 allows multiple modes of operation, including read/write access to the RDAC and electrically erasable programmable read-only memory (EEPROM) registers, increment/decrement of resistance, resistance changes in ±6dB scales, wiper setting readback, and extra EEPROM for storing user-defined information, such as memory data for other components or a lookup table.

The AD5144 supports dual supply (±2.25V to ±2.75V) operation and single supply (2.3V to 5.5V) operation, making the device suitable for battery-powered and other applications. The EVAL-MBLV- ARDZ incorporates an internal power supply from the USB and provides on-board 5V, 3V, and +2.5V/−2.5V supplies to EVALAD5144- 2DBZ.

The EVAL-MB-LV-ARDZ interfaces with the USB port of a PC through the system demonstration platform (SDP-K1) controller board. The ACE software is available for download on the EVALAD5144- 2DBZ product page. This software enables the user to program the AD5144. A peripheral module interface (PMOD) connection is also available that allows the connection of different microcontrollers to the EVAL-MB-LV-ARDZ without the SDP-K1 controller board. Note that when a microcontroller is used through the PMOD connection, the SDP-K1 board must be disconnected, and the user cannot use the ACE software.

Complete specifications for the AD5144 part can be found in the AD5144 data sheet, which is available from Analog Devices and must be consulted in conjunction with this user guide when using the evaluation board.
EVAL-AD5144
AD5144評価用ボード
eval-image-unavailable
EVAL-AD5144-2DBZ
Evaluating the AD5144 Digital Potentiometer

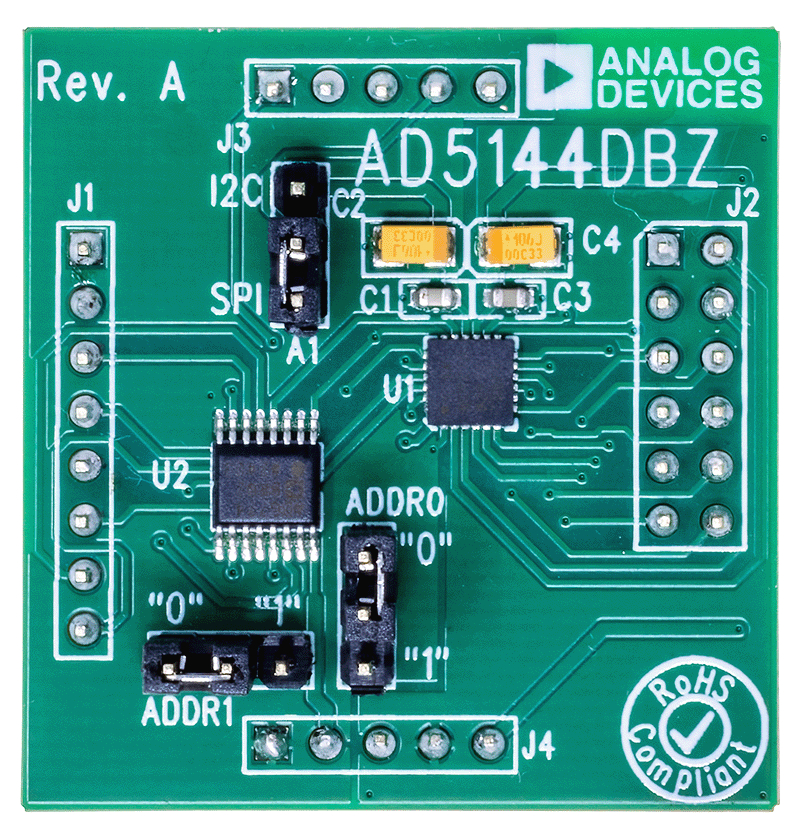

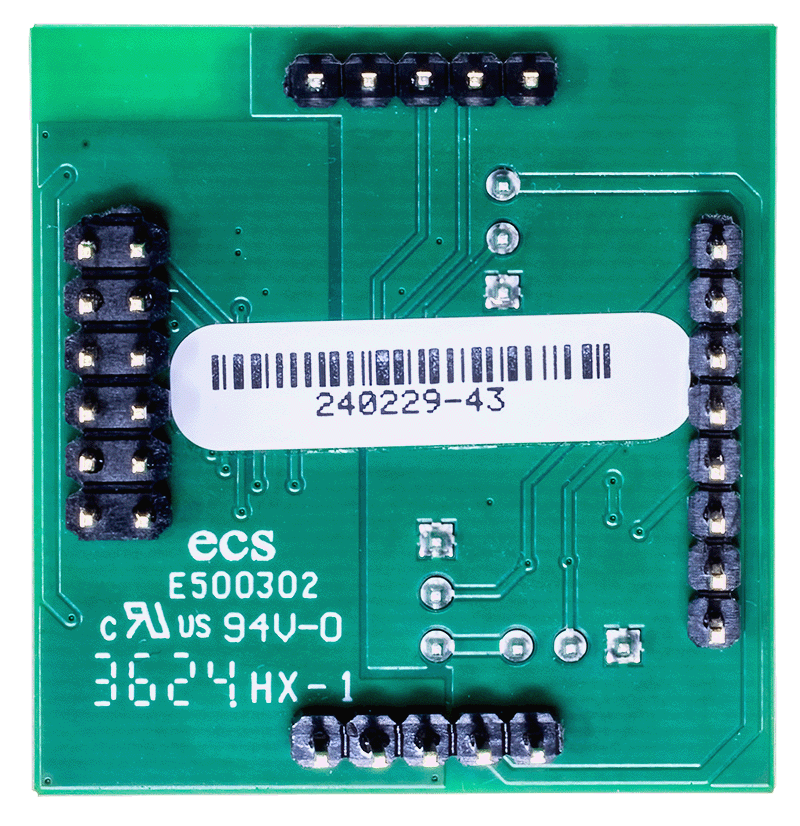

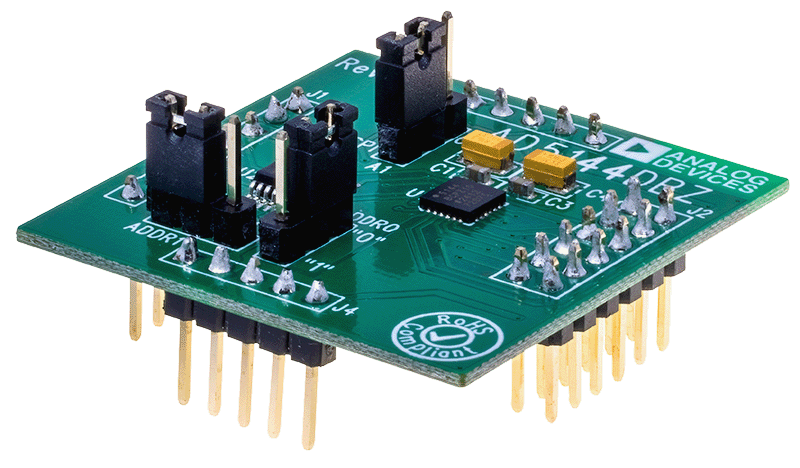

EVAL-AD5144-2DBZ Board Photo Angle View EVAL-AD5144-2DBZ Board Photo Top View EVAL-AD5144-2DBZ Board Photo Bottom View
