製品概要

機能と利点

  • 抵抗値のオプション:10kΩと100kΩ
  • 抵抗許容誤差:±8%(max)
  • ワイパー電流:±6mA
  • 低温度係数:35ppm/℃
  • 広帯域幅:3MHz
  • 高速スタートアップ時間:75 µS 未満
  • リニア・ゲイン設定モード
  • 単電源動作または両電源動作が可能
  • 独立したロジック電源:1.8V~5.5V
  • 広い動作温度範囲:-40°C ~+125°C
  • 4mm×4mm のパッケージ・オプション

製品概要

ポテンショメータAD5124 / AD5144 / AD5144Aは、128 / 256ポジションの調整機能を必要とするアプリケーションに対して、不揮発性のソリューションを提供し、±8%の低い抵抗許容誤差と、Axピン、BxピンおよびWxピンにおいて最大±6mAの電流密度を保障しています。

抵抗許容誤差と公称温度係数が小さいので、オープン・ループのアプリケーションおよび許容誤差のマッチングが必要なアプリケーションが簡素化されます。

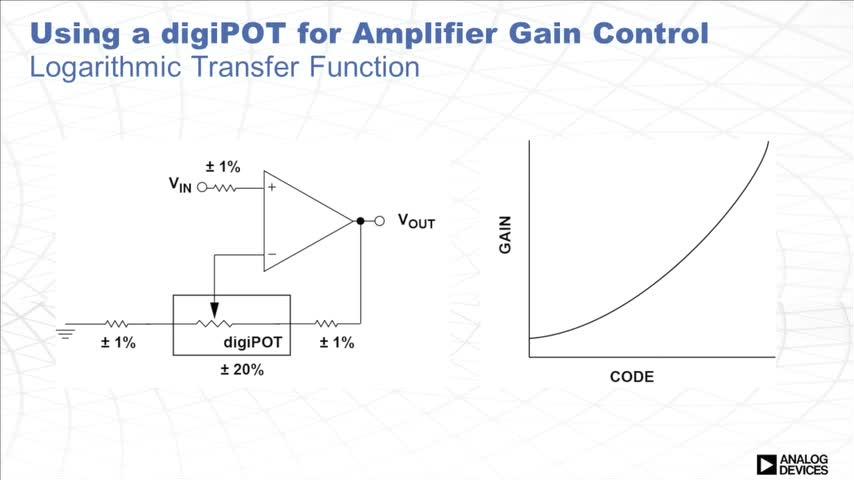

リニア・ゲインの設定モードでは、デジタル・ポテンショメータの端子間抵抗を、RAWとRWB、のストリング抵抗を使ってそれぞれ独立してプログラムすることが可能なので、非常に高精度な抵抗マッチングを得ることができます。

広い帯域幅と小さいTHD(全高調波歪)により、AC信号に対する最適な性能を得ることができるので、この製品はフィルタ設計に適しています。

抵抗アレイの各末端のワイパー抵抗は僅か40Ωと低いため、ピンtoピンの接続も可能です。

ワイパーの値は、SPI / I2C互換のデジタル・インターフェースを使って設定することができます。このインターフェースはワイパー・レジスタとEEPROM値のリードバックにも使えます。

AD5124 / AD5144 / AD5144Aは、4mm×4mmの小型24ピンLFCSPパッケージと20ピンTSSOPパッケージを採用しています。これらの製品の動作は、拡張工業温度範囲-40°C~+125°Cで保証されています。


アプリケーション

  • ポータブル電子機器のレベル調整
  • LCDパネルの輝度とコントラストの調整
  • プログラマブルなフィルタ、遅延、時定数
  • プログラマブル電源
