製品概要
機能と利点
- 出力電流：4～20mA
- HART＠に互換性
- 16ビット分解能と単調増加保証
- ±0.01％（max）積分非直線性
- 5Vまたは3Vの安定化電圧出力
- 2.5Vまたは1.25V高精度リファレンス内蔵
- 750μA静止電流（max）
- プログラマブル・アラーム電流
- 柔軟な高速シリアル・インターフェース

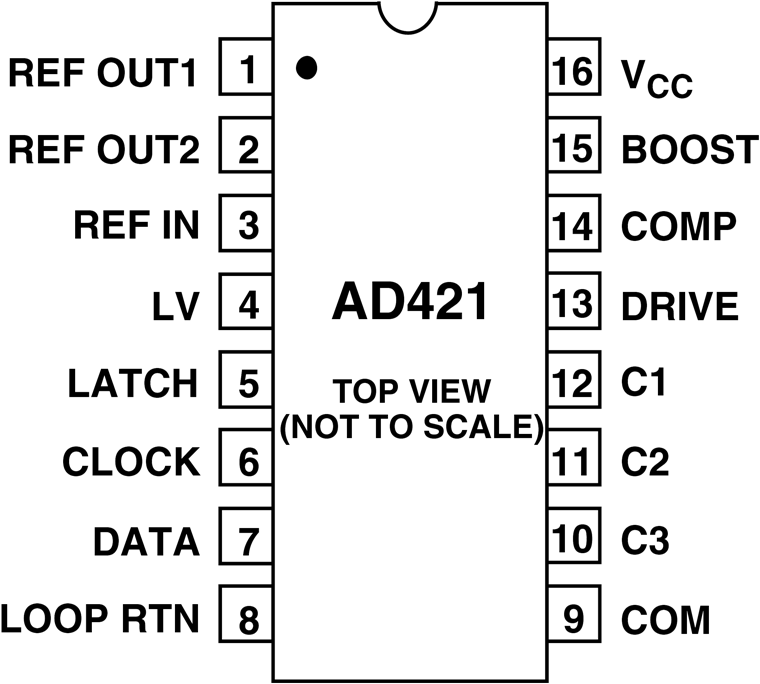

- 16ピンSOICとPDIPパッケージ
製品概要

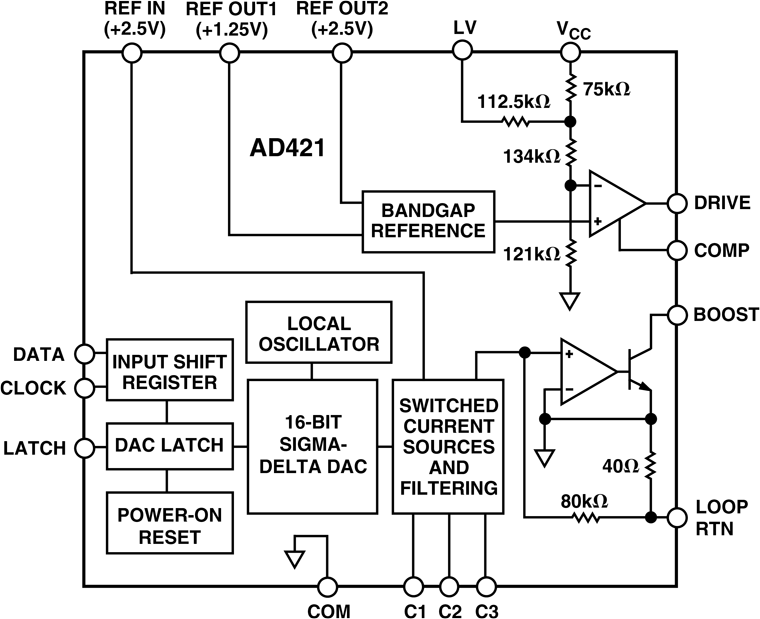

AD421は、工業用制御産業のスマート・トランスミッタ製造企業のニーズに応えるために設計された、全機能内蔵型、ループ電源動作のデジタル / 4～20mA出力コンバータです。コンパクトな16ピン・パッケージで高精度、完全集積化、低価格のソリューションを提供します。スマート4～20mA出力トランスミッタの分解能を非常に低い価格で拡張する用途に最適です。内蔵する選択可能なレギュレータを使用して、AD421自体とトランスミッタ内部の他のデバイスに電源を供給します。このレギュレータは＋5V、＋3.3V、＋3Vの安定化された出力電圧を供給します。またデバイスは、＋1.25Vと＋2.5Vの高精度電圧リファレンスも内蔵しているため、ディスクリートのレギュレータと電圧リファレンスを外付けする必要がありません。必要になる外付け部品は、数個の受動部品および大きいループ電圧をスパンするためのパス・トランジスタのみです。
規定性能をまったく劣化させずに、標準のHART FSKプロトコル通信回路と組み合わせて使用できます。高速シリアル・インターフェースは10Mbpsの速度で動作する能力があるので、標準の3線式シリアル・インターフェースを通して、一般的に利用されているマイクロプロセッサやマイクロコントローラと容易に接続できます。
ΣΔ方式のDAC技術の採用によって、16ビットの単調増加性と同時に、±0.01％の積分非直線性を保証します。このデバイスは±0.1％のオフセット誤差でゼロスケールの4mA出力電流を供給し、また±0.2％のゲイン誤差で20mAのフルスケール出力電流を供給します。
16ピン0.3インチ幅プラスチックDIPと16ピン0.3インチ幅SOICの各パッケージがあります。仕様は－40～＋85℃の拡張工業用温度範囲で規定されています。
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD421BNZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead PDIP | |
| AD421BRZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| AD421BRZRL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| AD421BRZRL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
