製品概要

機能と利点

  • 次の規格に従い堅牢性試験を実施:IEC61000-4-2、IEC61000-4-3、IEC61000-4-4、IEC61000-4-5、IEC61000-4-6、CISPR 11
  • 内蔵アナログ・フロント・エンドを備えた 24 ビット ADC
    • 高速かつ柔軟な出力レート:1.25SPS~31.25kSPS
    • チャンネル・スキャン・データ・レート:チャンネルあたり6.21kSPS(セトリング時間:161µs)
    • ノイズ・フリー・ビット数:チャンネルあたり 1 kSPS で 16 ビット
    • 50 Hz と 60 Hz の除去比:チャンネルあたり 20 SPS で 85 dB
  • ±10 V の入力、4 つの差動および 8 つのシングルエンド
    • ピンの絶対最大定格:±50V
    • オーバーレンジ:最大 ±20 V
    • インピーダンス:≥1 MΩ
    • 精度:25 °C で ±0.06 %
  • 0 mA ~ 20 mA の入力、4 つのシングルエンド
    • ピンの絶対最大定格: −50mA
    • オーバーレンジ: −0.5 mA ~ +24 mA
    • インピーダンス:60 Ω
    • 精度:25 °C で ±0.08 %
  • 2.5 V のリファレンスを内蔵
    • 精度:25 °C で±0.12 %、ドリフト: ±5 ppm/°C(代表値)
  • 内部または外部クロック
  • 電源
    • AVDD = 3.0 V ~ 5.5 V
    • IOVDD = 2 V ~ 5.5 V、3.2 mA
    • 合計 IDD = 3.9 mA
  • 温度範囲:−40 °C ~ +105 °C
  • 3 線式または 4 線式のシリアル・デジタル・インターフェース(シュミット・トリガ付き SCLK)
    • SPI、QSPI、MICROWIRE、DSP 互換

製品概要

AD4112 は、低消費電力、低ノイズ、24 ビットのシグマ・デルタ(Σ-Δ)A/D コンバータ(ADC)で、完全差動またはシングルエンド用のアナログ・フロント・エンド(AFE)、高インピーダンス(≥1 MΩ)バイポーラ、±10 V の電圧入力、0 mA ~ 20 mA の電流入力を内蔵しています。

また、AD4112 はアナログおよびデジタルの主要なシグナル・コンディショニング・ブロックを内蔵しており、使用するアナログ入力チャンネルごとに 8 つの個別の設定が可能です。AD4112 の完全にセトリングされたデータの最大チャンネル・スキャン・データ・レートは 6.21 kSPS(161 µs)です。

低ドリフト(5 ppm/°C)の 2.5 V 埋め込み内部バンドギャップ・リファレンス(出力リファレンス・バッファ付き)によって、外付け部品数を減らせます。

デジタル・フィルタにより柔軟な設定を実現でき、27.27 SPS の出力データ・レートで 50 Hz と 60 Hz の同時除去が可能です。お客様は、アプリケーションごとに異なる各チャンネルの要求に合わせて、異なったフィルタ設定を選択できます。ADC は、自動チャンネル・シーケンサにより、イネーブルされた各チャンネルの切替えを行います。

AD4112 の高精度性能は、アナログ・デバイセズが独自に開発した iPassives 技術の実装により実現しています。また、AD4112 は、仕様規定されている精度を実現するように出荷時に補正されています。

AD4112 は単電源で動作し、デジタル・アイソレータ(iCoupler)を用いた絶縁アプリケーション向けに容易に導入可能です。仕様規定されている温度範囲は、−40 °C ~ +105 °C です。AD4112 には 40 ピン、6 mm × 6 mm LFCSP パッケージが採用されています。

アプリケーション

  • プロセス制御
    • PLC および DCS モジュール
    • 計測器および計測

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

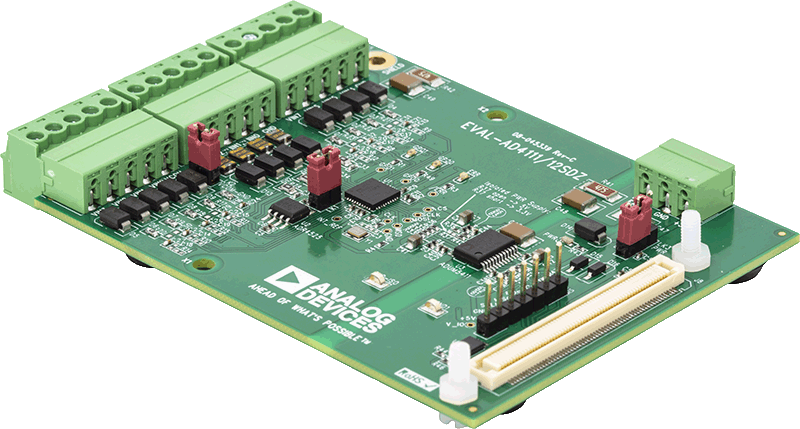

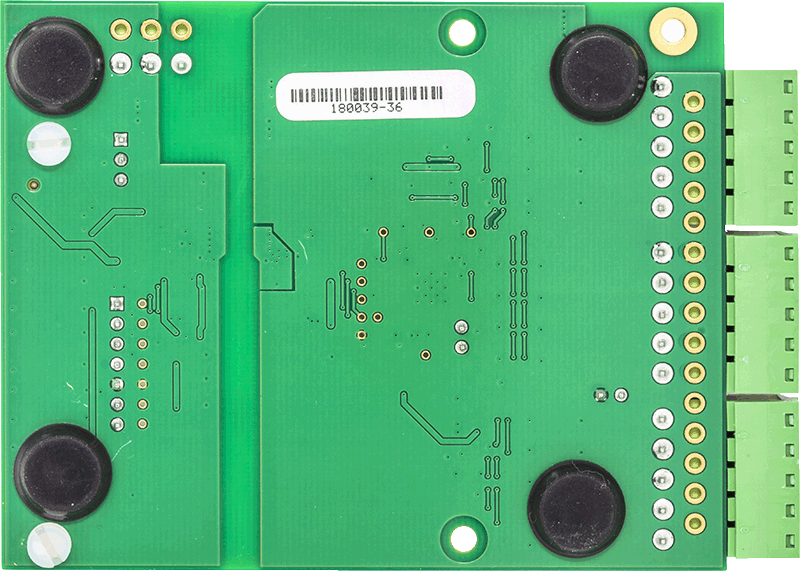

評価キット (1)
