AD4060

新規設計に推奨

コンパクト、低消費電力、12ビット、Easy Drive対応のI3Cインターフェース搭載SAR ADC

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 小型フットプリント、高パフォーマンス
    • INL：±0.1LSB（最大値）
    • SN比：VREF = 3.3Vで73.8dB
    • 変換ごとの消費エネルギー：1.35nJ
    • 300kSPS時に405μW（サンプル・モード）
    • 1MSPS/300kSPS時に370μW/112μW（自律モード）
    • スタンバイ時の消費電力：4.1μW
  • 汎用シグナル・コンディショニング統合
    • Easy Drive機能により小型で低消費電力のAFE設計を実現
    • 差動およびシングルエンドのシグナル・チェーンと互換性あり
    • 広い同相入力範囲
  • デジタル・ホストの活動と消費電力を最小限に抑制
    • ウィンドウ・コンパレータと割込み生成による自律的なサンプリング
    • バースト・サンプリングをサポートする平均化フィルタ
    • コンパニオン・デバイスの電源サイクル同期
  • 1.8V～3.3Vロジックに対応した2線式I3Cインターフェース
  • 2.00mm × 2.6mm LFCSPおよび1.67mm × 1.97mm WLCSP
  • 広い動作温度範囲：-40°C～+125°C

AD4060は、精度を犠牲にすることなく低消費電力で高密度のデータ・アクイジション・ソリューションを実現する、汎用性の高い12ビットの逐次比較レジスタ（SAR）アナログ・デジタル・コンバータ（ADC）です。このADCは、パフォーマンスと電力効率の独自のバランスを提供し、更にシステムの即時のニーズに合わせて高解像度モードと低電力モードをシームレスに切り替える革新的な機能を備えています。AD4060は、バッテリ駆動のコンパクトなデータ・アクイジションおよびエッジ・センシング・アプリケーションに最適です。

Easy Drive機能により、効率の高いアナログ・フロントエンド（AFE）設計が可能になります。小容量のサンプリング・コンデンサ（3.4pF）で入力インピーダンスを高く保つことにより、SAR ADCで通常必要とされる消費電力の大きい高帯域幅アンプへの依存度を減らします。広い入力コモンモード電圧範囲により、差動信号とシングルエンド信号の両方を本質的にサポートします。

AD4060は、パワーダウン・モードおよび割込み駆動型ファームウェアを備えたマイクロコントローラにも対応しています。自律モードでは、デジタル・ホストがスリープ状態の間に、範囲外のイベントの検出が可能になります。バースト平均化モードでは、ホスト・プロセッサから計算負荷を軽減しながら、オンデマンドの高解像度測定が実現します。セルフタイミング・デバイス・イネーブル信号（DEV_EN）は、AFEデバイスの電源サイクルをADCサンプリングの瞬間に同期させ、システムの消費電力を最適化しながら、電源投入時のセトリング誤差アーティファクトを最小限に抑えます。AD4060は、電圧リファレンスの電源サイクルと、電源をADCリファレンス電圧（VREF）として使用して更なる電力節約もサポートしています。

デバイス設定およびADCのデータ・リードバックは、堅牢な2線式I3Cインターフェースを通じて行われ、巡回冗長検査（CRC）がすべてのデータ転送に適用されます。AD4060はコンパクトな14ピン・リード・フレーム・チップ・スケール・パッケージ［LFCSP］および16ボール・ウェーハ・レベル・チップ・スケール・パッケージ［WLCSP］で提供され、広い温度範囲で動作するため、様々なアプリケーションに適しています。

アプリケーション

  • バッテリ駆動のデータ・アクイジション
  • バイタル・サインの監視
  • 生物学的および化学的分析
  • 地質・地震センシング
  • モーションとロボット工学
AD4060
コンパクト、低消費電力、12ビット、Easy Drive対応のI3Cインターフェース搭載SAR ADC
AD4060 Functional Block Diagram AD4060 Pin Configuration AD4060 Pin Configuration AD4060 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
AD4050
新規設計に推奨 コンパクト、低消費電力、12ビット、2MSPS/500kSPS Easy Drive SAR ADC
AD4056
新規設計に推奨 コンパクト、低消費電力、12ビット、2MSPS/500kSPS Easy Drive SAR ADC
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD4060/
EVAL-AD4062

AD4060/AD4062（コンパクト、低消費電力、12ビット／16ビット、2MSPS Easy Drive SAR ADC）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • USB電源ソリューションを備えたAD4060およびAD4062のフル機能評価用ボード
  • SMAコネクタを介して単一の差動チャンネルとコモンモード入力が利用可能
  • Nucleo-H563ZIにより、そのまますぐに始められる評価エクスペリエンス
  • 時間領域と周波数領域のデータを分析、制御するためのPCソフトウェア（ACEプラグイン）
  • 他のArduinoフォーム・ファクタ・コントローラ・ボードと互換性あり

製品詳細

EVAL-AD4060-ARDZおよびEVAL-AD4062-ARDZ評価用ボードを使用すると、それぞれAD4060またはAD4062のパフォーマンスと機能を迅速かつ簡単に評価できます。AD4060とAD4062は、コンパクト、低消費電力、12ビット／16ビット（それぞれ）のEasy Drive逐次比較レジスタ（SAR）アナログ・デジタル・コンバータ（ADC）です。

EVAL-AD4060-ARDZ/EVAL-AD4062-ARDZの主なコントローラ・ボードはNucleo-H563ZIです。EVAL-AD4060-ARDZ/EVAL-AD4062-ARDZは、Arduino® Uno Shieldの機械的および電気的規格に準拠しており、Nucleo-H563ZIに加え、他メーカーの各種ソフトウェア開発キットとのインターフェースが可能です。

AD4060/AD4062評価ソリューションには、デバイス構成とADCデータ・キャプチャ用のAD4060/AD4062産業用入出力（IIO）ファームウェア・アプリケーション・ドライバと、性能評価用のAD4060/AD4062 ACEプラグイン・グラフィカル・ユーザ・インターフェース（GUI）が含まれています。
EVAL-AD4060/
EVAL-AD4062
AD4060/AD4062（コンパクト、低消費電力、12ビット／16ビット、2MSPS Easy Drive SAR ADC）の性能評価

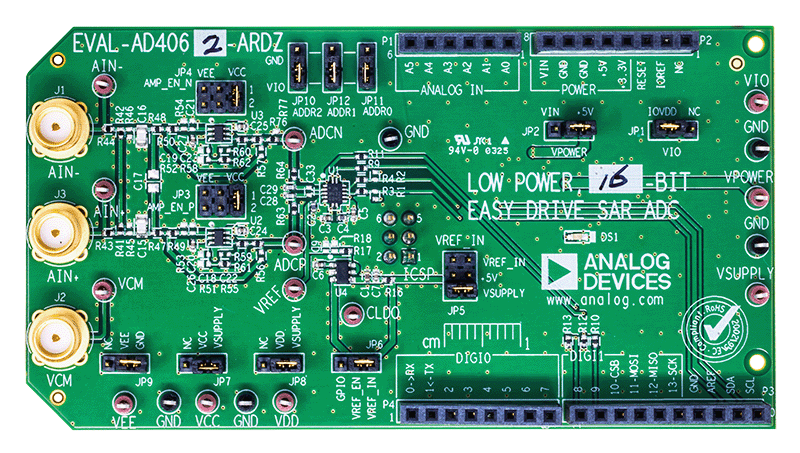

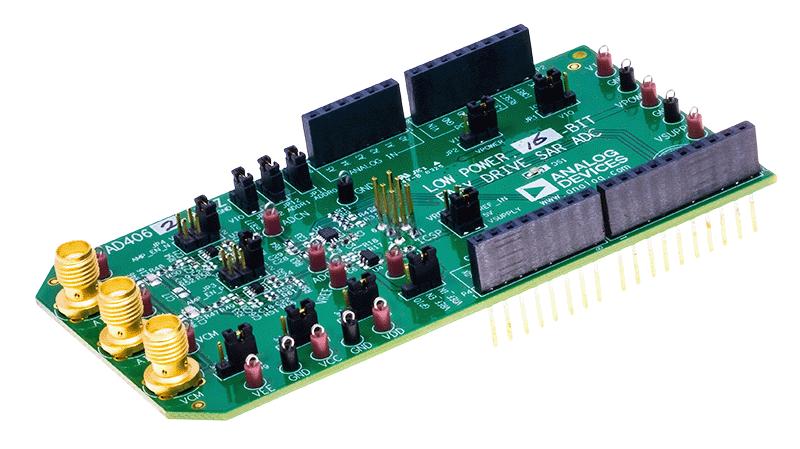

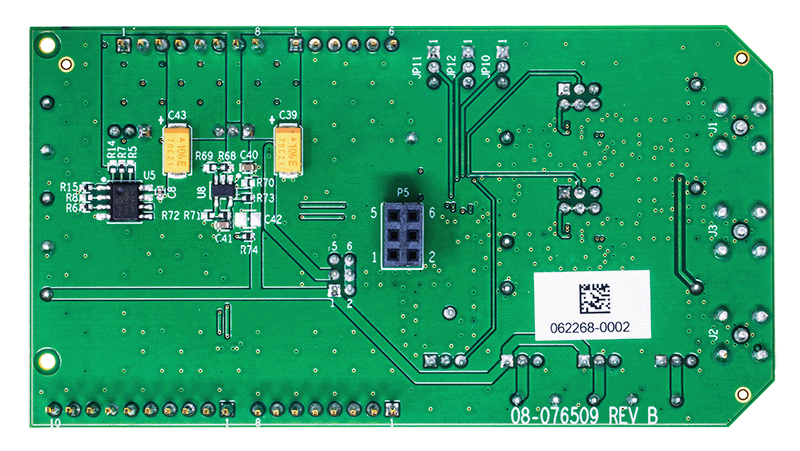

EVAL AD4062-ARDZ Board Photo Angle View EVAL AD4062-ARDZ Board Photo Top View EVAL AD4062-ARDZ Board Photo Bottom View
