AD1955
製造中シグマ・デルタD/Aコンバータ、マルチビット、高性能、SACD再生機能内蔵
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$9.98
製品の詳細
- 24ビット、最大192kHzのサンプル・レートのPCMオーディオデータをサポート
- SACDビット・ストリームと外部デジタル・フィルタ・インタフェースをサポート
- アイドル・トーンとノイズ・フロアを低減する「完全差動直線性復元（パーフェクト・ディファレンシャル・リニアリティ・レストレーション）」機能を備えたマルチビットΣ⊿モジュレータ
- データ・ダイレクト・スクランブリングDAC－ジッタによる影響を最小化
- SACDモードにて＋3dBヘッドルームを備えた最適性能のための8.64mA p-pの差動出力電流
- 5V電源のステレオ・オーディオDACシステム
- SNR / DNR（ミュートでない場合）：120dB＠48kHzサンプル・レート（A－ウェート・ステレオ）
- SNR / DNR（モノ）：123dB
- THD＋N：－110dB
- ±0.0002dBのパスバンド・リップルを持った110dBストップバンド・アッテネーション
- 右揃え、左揃え、I2S互換とDSPシリアル・ポート・モードを備えた柔軟なシリアル・データ・ポート
- 28ピンSSOPパッケージ

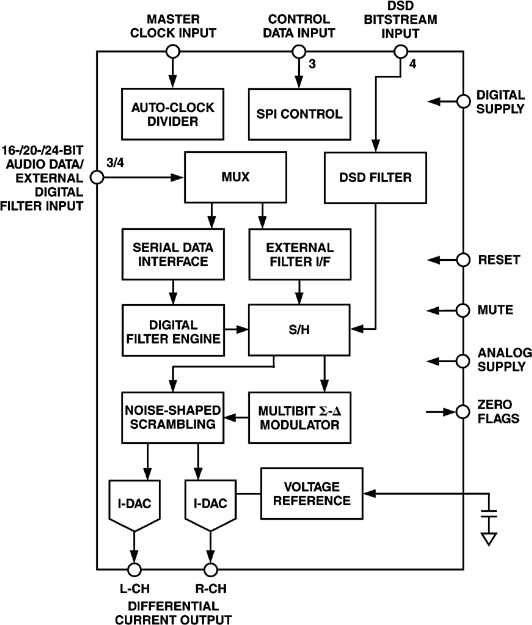

AD1955は、全機能内蔵型の高性能シングルチップ・ステレオ・デジタル・オーディオ再生システムです。マルチビット・シグマ・デルタ（SD）変調器、デジタル・インターポレーション・フィルタ、連続時間差動電流出力D/Aコンバータ（DAC）で構成されています。このオーディオDAC独自の特長は独立したSACD（スーパー・オーディオCD）ビット・ストリームと外部デジタル・フィルタ・インターフェースがあることで、これによってユーザーに最大限のシステム柔軟性を提供しています。AD1955は、24ビット、192kHzのサンプル・レートをサポートしており、ハイエンドのSACDプレイヤ、DVDオーディオ、ホーム・シアター、カーオーディオ、デジタル・ミキシング・コンソール、デジタル・オーディオ・エフェクト・プロセッサ、およびサンプリング・ミュージカル・キーボードに適しています。
アプリケーション
- ハイエンドDVDオーディオ、SACD、CD、ホーム・シアター・システム
- カーオーディオ・システム、サンプリング・ミュージカル・キーボード、デジタル・ミキシング・コンソール、デジタル・オーディオ・エフェクト・プロセッサ
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 3
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD1955ARSZ | 28-Lead SSOP | ||
| AD1955ARSZRL | 28-Lead SSOP |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
8 25, 2010 - 10_0065 Halogen Free Material Change for SSOP Products at Carsem |
||
| AD1955ARSZ | 製造中 | |
| AD1955ARSZRL | 製造中 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
Automated Register Window Builder, Version 3.2.1
必要なソフトウェア／ドライバが見つかりませんか？
評価用キット
ADUSB2EBZ Evaluation Board
機能と利点
EVAL-ADUSB2EBZ "USBi"
|
製品詳細
The Analog Devices USBi “USB Interface” (EVAL-ADUSB2EBZ) board is the interface between your PC's USB port and SigmaDSP hardware's data input pins. This interface can be used with any evaluation board which includes an External SPI/I²C header (Aardvark Header). The EVAL-ADUSB2EBZ board is capable of both SPI and I²C communication (which is user selectable) and can supply IOVDD of either 3.3V or 1.8V.The USBi interface is powered from the computer's USB port.
To Install the USBi Board:
- Connect the USB cable to the USBi Board a spare USB port on your PC.
- The Windows “Found New Hardware Wizard” will launch.
- Choose “Install from a list or a specific location” and click “Next”.
- Select “Search for the best driver in these locations” and Check the box for “Include this location in the search.”
- Press the “Browse” button and locate the appropriate driver file in the SigmaStudio application folder (default folder is C:\Program Files\Analog Devices Inc\Sigma Studio\USB drivers): Select the CyUSB.inf file.
- Click “Continue Anyway” if you're prompted with “This software has not passed Windows Logo testing.”
Using USBi in SigmaStudio:
To communication between SigmaStudio and the USBi board, a communication channel block must be added to the Schematic design. To locate the block, select the Hardware Configuration Tab, in the ToolBox or Tree ToolBox window choose the “Communication Channels” category, and select the USBi block.
This block provides connections for multiple processors (ICs / DSPs), allowing you to use multiple processors in a single design. This block allows you to explicitly specify both the communication protocol (SPI or I²C) and the part's address, I²C address or SPI catch line. The DSP hardware's address must match the block's selected address for communication to function properly. See the parts data sheet for more information about addressing (e.g. ADR_SEL, ADDR0, or ADDR1 pins). The default USBi protocol is I²C, to enable SPI, you must first select an SPI address in the block's drop down menu and then perform three write operations (e.g. press the write button the Register Read/Write Window 3 times). The USBi hardware has LEDs which indicate the current mode, I²C or SPI.
AD1955 Evaluation Board
