MAX22216V

AEC-Q100 Certified Quad Smart Serial- Controlled Solenoid and Motor Driver with Advanced Diagnostic

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Four Serial Controlled 36V Half Bridges
    • 1.7A DC (TA = 25°C) and 3.2A Full-Scale Current Capability
  • AEC-Q100 Grade 1 Qualified
  • Low RON for High Efficiency
  • High Flexibility:
    • Independent Channel Setting
    • High-Side/Low-Side/Bridge-Tied Load Configuration/Parallel Mode Supported
  • Advanced Control Methods
    • Voltage/Current Drive Regulation
    • 2-Levels Sequencer for Power Saving
    • DC-Motor Drive with Current Limiter
    • Dithering Function
    • Ramp up/down Control
    • Demagnetization Voltage Control
    • Integrated Current Sense
  • Diagnostic Functions:
    • Reaction and Travel Time Measurement
    • Detection of Plunger Movements
    • Open-Load Detection
    • Inductance Measurement
    • Digital Current Sense Monitor
  • Full Set of Protections
    • Overcurrent Protection
    • Thermal Protections
    • Undervoltage Lockout

The MAX22216V is an AEC-Q100 qualified driver. It integrates four programmable 36V half-bridges. It is primarily intended to drive inductive loads such as on-off solenoid valves, DC motors, proportional valves, bistable valves, and relays. The MAX22216V is capable of up to 3.2AFS per half-bridge and operates from -40°C to +125°C ambient temperature.

The MAX22216V half-bridges support two different use cases. In the first case, configuration settings can be entered through a serial peripheral interface (SPI) and can be changed at any time. Alternatively, settings can be stored in one-time programmable (OTP) registers, which are loaded at power-up. This enables standalone operations. Registers are user-programmable. The OTP writing procedure must be executed in a factory under well-controlled temperature and voltage conditions.

Please see the Data Sheet for the full description.

The MAX22216V evaluation board is the MAX22216EVKIT. The MAX22216EVKIT populates the MAX22216 for evaluation purposes.

APPLICATIONS

  • ECU/VCU
  • Suspension Control
  • Door Module
  • HVAC Control
  • HV Contactors
  • Solenoid On-Off Valves and Relay
  • Switching Driver with Real-Time Current Measurement
MAX22216V
AEC-Q100 Certified Quad Smart Serial- Controlled Solenoid and Motor Driver with Advanced Diagnostic

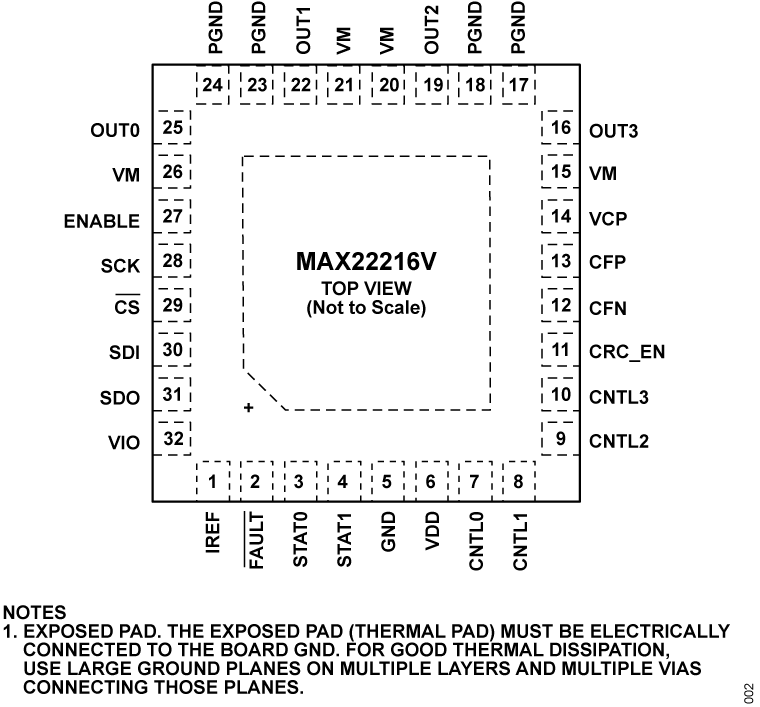

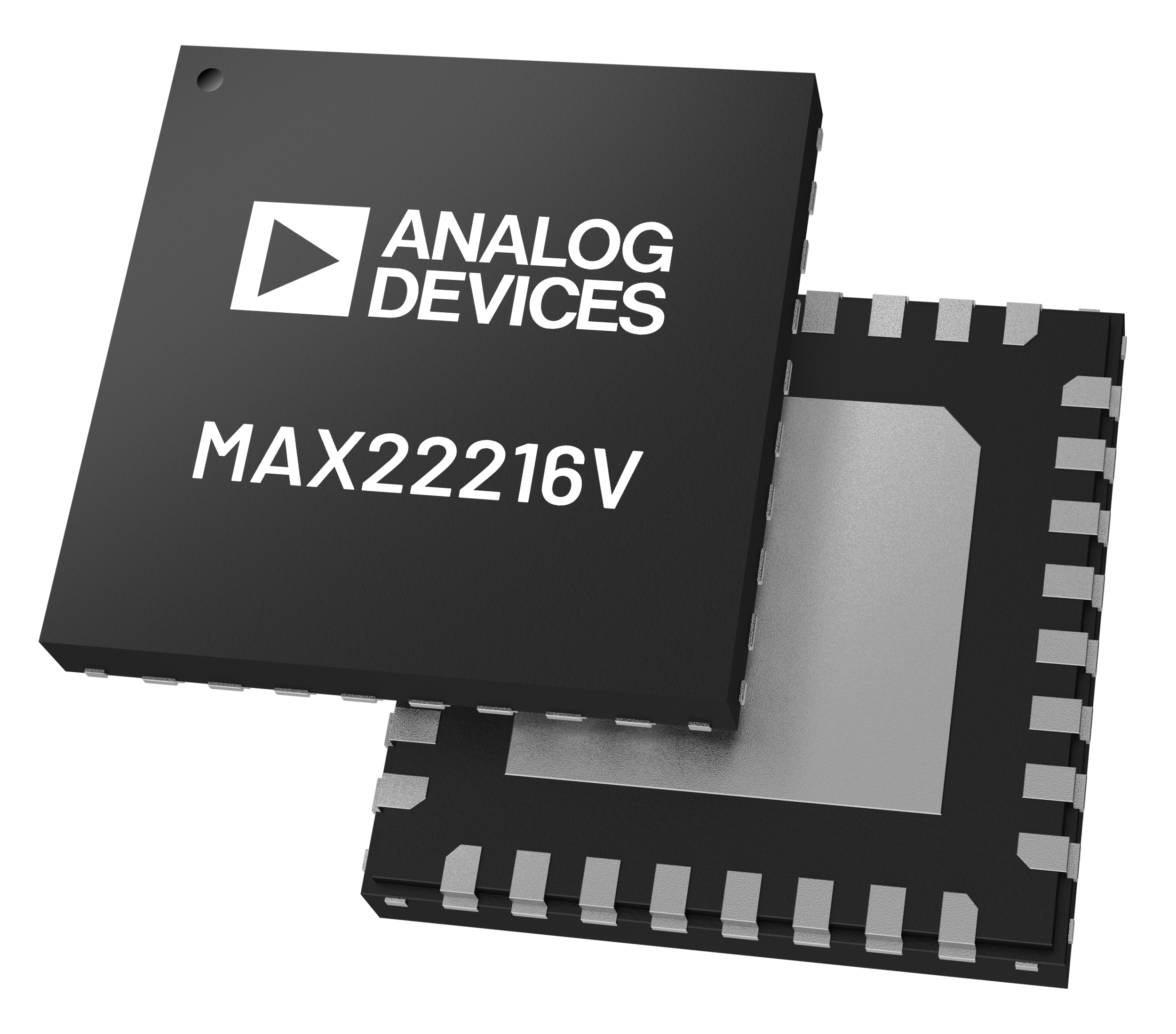

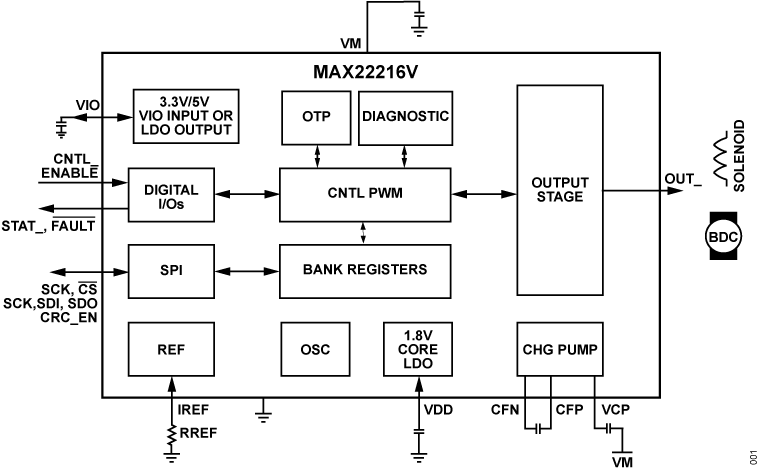

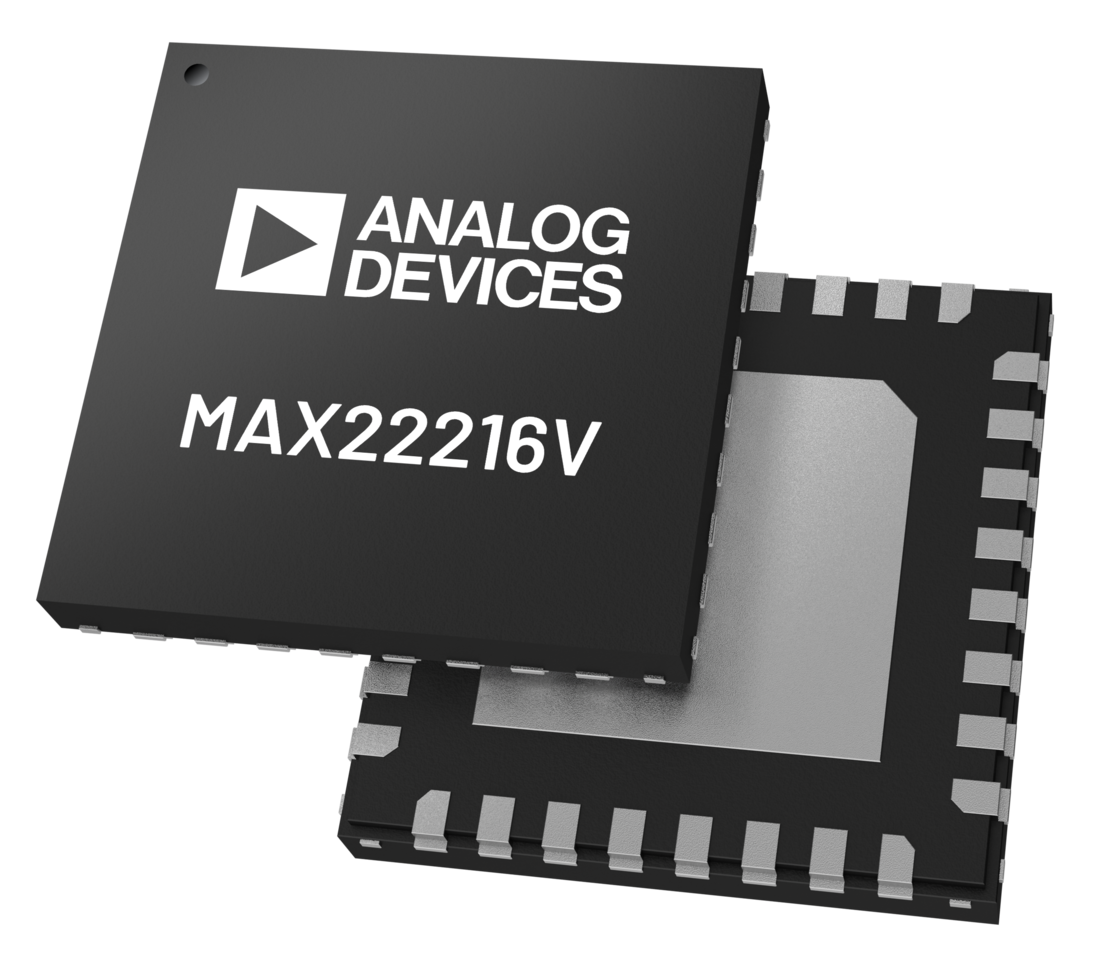

MAX22216V Simplified Block Diagram MAX22216V Pin Configuration MAX22216V Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
MAX22216
新規設計に推奨 高度な診断機能を備えたクワッド・スマート・シリアル制御のソレノイドおよびモータ用ドライバ
MAX22200
新規設計に推奨 36V、1Aオクタル(8回路)集積型シリアル制御ソレノイドおよびモータードライバ
MAX22217
新規設計に推奨 高度な診断機能を備えたクワッド・スマート・シリアル制御のソレノイドおよびモータ用ドライバ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX22216EVKIT

クワッド・スマート・シリアル制御ドライバの評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 最大1.7A/3.2Aフルスケールのクワッド・スマート・シリアル制御4.5V～36Vハーフ・ブリッジ
  • SPIおよびOTPレジスタ
  • 柔軟性の高い制御方法（例：ブリッジ結合負荷）
  • 柔軟性の高い制御方法（例：ブリッジ結合負荷）
  • 2レベルの電流／電圧シーケンサ
  • プランジャの動きを検出
  • 節電機能
  • 高度な診断機能
  • フルセットの保護機能

製品詳細

MAX22216-EVAL-KIT（MAX22216EVKIT）には、MAX22216-EVALボードに加えて、アナログ・デバイセズのTrinamic TMCLエコシステムの一部としてTMCL-IDEと組み合わせて使用する、EselsbrueckeボードとLandungsbrueckeボードが含まれています。

MAX22216-EVALでは、RINAMIC評価用ボード・システムと組み合わせて、またはスタンドアロン・ボードとして、MAX22216を評価します。標準の回路図が使用されており、様々な動作モードをテストするために複数のオプションが用意されています。MAX22216-EVALは、使用中にすべてのチャンネルをSNSF[1:0] = "10"に設定することにより、MAX22217の評価にも使用できます。

高度な診断機能を備えているので、システムの信頼性を向上させることや、予防保全を行うことが可能です。これらの機能には、プランジャ動作の検出（DPM）、動作時間測定、インダクタンス測定、開放負荷検出（OL）、シリアル・ペリフェラル・インターフェース（SPI）を介したリアルタイム電流モニタリングなどが含まれています。

MAX22216とMAX22217は、過電流保護（OCP）、過熱保護（OVT）、低電圧ロックアウト（UVM）などの保護回路をフルセットで備えています。フォルトが検出されるとフォルト・インジケータ・ピンがアサートされます。

アプリケーション

  • ソレノイド・バルブおよびリレー
  • リアルタイム電流測定
  • 比例バルブ
  • DCモータ
  • デジタル出力インターフェース
  • 双安定ラッチ・ソレノイド・バルブ
MAX22216EVKIT
クワッド・スマート・シリアル制御ドライバの評価用ボード
MAX22216EVKIT Angle View MAX22216EVKIT Bottom View MAX22216EVKIT Top View
