データシート Rev. 2
1 すべてを表示

製品概要

機能と利点

  • 最大1.7A/3.2Aフルスケールのクワッド・スマート・シリアル制御4.5V～36Vハーフ・ブリッジ
  • SPIおよびOTPレジスタ
  • 柔軟性の高い制御方法（例：ブリッジ結合負荷）
  • 柔軟性の高い制御方法（例：ブリッジ結合負荷）
  • 2レベルの電流／電圧シーケンサ
  • プランジャの動きを検出
  • 節電機能
  • 高度な診断機能
  • フルセットの保護機能

製品概要

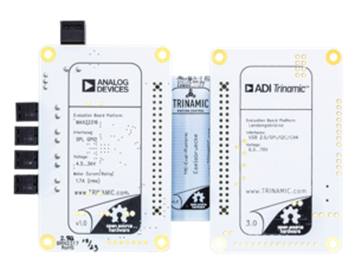

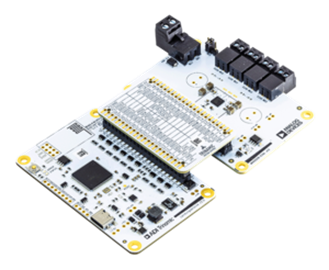

MAX22216-EVAL-KIT（MAX22216EVKIT）には、MAX22216-EVALボードに加えて、アナログ・デバイセズのTrinamic TMCLエコシステムの一部としてTMCL-IDEと組み合わせて使用する、EselsbrueckeボードとLandungsbrueckeボードが含まれています。

MAX22216-EVALでは、RINAMIC評価用ボード・システムと組み合わせて、またはスタンドアロン・ボードとして、MAX22216を評価します。標準の回路図が使用されており、様々な動作モードをテストするために複数のオプションが用意されています。MAX22216-EVALは、使用中にすべてのチャンネルをSNSF[1:0] = "10"に設定することにより、MAX22217の評価にも使用できます。

高度な診断機能を備えているので、システムの信頼性を向上させることや、予防保全を行うことが可能です。これらの機能には、プランジャ動作の検出（DPM）、動作時間測定、インダクタンス測定、開放負荷検出（OL）、シリアル・ペリフェラル・インターフェース（SPI）を介したリアルタイム電流モニタリングなどが含まれています。

MAX22216とMAX22217は、過電流保護（OCP）、過熱保護（OVT）、低電圧ロックアウト（UVM）などの保護回路をフルセットで備えています。フォルトが検出されるとフォルト・インジケータ・ピンがアサートされます。

アプリケーション

  • ソレノイド・バルブおよびリレー
  • リアルタイム電流測定
  • 比例バルブ
  • DCモータ
  • デジタル出力インターフェース
  • 双安定ラッチ・ソレノイド・バルブ

マーケット＆テクノロジー

対象となる製品

推奨システム動作環境

  • MAX22216-EVAL評価用ボード
  • 最新のファームウェアを備えたLandungsbruecke
  • Eselsbrueckeブリッジ・ボード
  • 負荷（例：ソレノイド）
  • USBインターフェース
  • 電源
  • 最新のTMCL-IDE V3.0およびPC
  • インターフェース、負荷、電源用のケーブル
