MAX14819

デュアルIO-Linkマスタートランシーバ、フレーマおよびL+電源コントローラ内蔵

すべて表示 showmore-icon

フレーマを内蔵した超低電力、堅牢なデュアルIO-Linkマスタートランシーバ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.90
機能
  • 低電力アーキテクチャ
    • ドライバオン抵抗:1Ω (typ)
    • 2チャネルの総消費電流:1.9mA (typ)
    • 電流リミッタの検出電圧:15mV
  • 内蔵IO-Linkフレーマによって外部UARTが不要
    • 内蔵サイクルタイマーによってマイクロコントローラをタイミングが重要な作業から解放
  • 高い設定自由度と集積度によってSKU (在庫)を削減
    • 2つの補助Type 1/Type 3デジタル入力
    • NPNセンサー対応
    • デュアル24Vセンサー電源コントローラは以下を含む:
      • 大容量性負荷充電機能
      • 2A以上の負荷電流
  • 内部保護によって堅牢なシステムを実現
    • 全インタフェース端子に逆極性保護
    • 全インタフェース端子に過電圧耐性
    • C/QおよびDIはIEC 61131-2に完全準拠
    • C/QはIO-Link 1.1.3に準拠
    • L+およびC/Qの逆電流ブロック
    • 65Vの絶対最大定格によってTVSの柔軟性を実現
    • グリッチフィルタによってバースト耐性を向上
    • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon

センサー/アクチュエータ電源コントローラを内蔵した低電力、デュアルチャネルIO-Link®マスタートランシーバのMAX14819/MAX14819Aは、最新のIO-Linkとバイナリ入力の規格およびテスト仕様(IEC 61131-2、IEC 61131-9 SDCI、およびIO-Link 1.1.3)に完全準拠しています。また、このマスタートランシーバは、2つの補助デジタル入力(DI_)チャネルも内蔵しています。

MAX14819/MAX14819Aは、外部UARTとの組み合わせまたはICの内蔵フレーマを使用した動作のいずれかに設定可能です。

マイクロコントローラの選択を容易にするために、このマスタートランシーバはフレームハンドラを備えUARTとFIFOを内蔵しています。これらは、すべてのIO-Link Mシーケンスフレームタイプの時間が重要な制御を簡素化するように設計されています。また、MAX14819/MAX14819Aは自律的なサイクルタイマーも備え、高精度のコントローラタイミングの必要性を低減します。内蔵の通信確立シーケンサも、ウェイクアップ管理を簡素化します。

MAX14819Aのデバイスメッセージ応答遅延はフレームハンドラを使用する場合ディセーブル可能で、MAX14819AはMAX14819よりも高いL+スレッショルドを備えています。また、MAX14819AのレシーバはMAX14819に比べて高周波信号絶縁が向上しています。

MAX14819/MAX14819Aは、高度な電流制限、逆電流ブロック、および逆極性保護機能を備えた2つの低電力センサー電源コントローラを内蔵し、低電力で堅牢なソリューションを実現します。

MAX14819/MAX14819Aは48ピンTQFNパッケージ(7mm x 7mm)で提供され、-40℃~+125℃の拡張温度範囲での動作が保証されています。



アプリケーション

  • IO-Linkゲートウェイ
  • IO-Linkマスターシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14819ATM+
  • HTML
  • HTML
MAX14819ATM+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 7, 2018

- 1800

DESIGN,ELECTRICAL DA

MAX14819ATM+

製造中

MAX14819ATM+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 7, 2018

- 1800

arrow down

DESIGN,ELECTRICAL DA

MAX14819ATM+

製造中

MAX14819ATM+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX14819EVKIT

MAX14819/MAX14819Aの評価キット

zoom

MAX14819EVKIT

MAX14819/MAX14819Aの評価キット

MAX14819/MAX14819Aの評価キット

機能と利点

  • IO-Link準拠デバイストランシーバ
  • IOおよびSPIインタフェース端子
  • Windows 7対応ソフトウェア
  • USB-PC接続
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX14819の評価キット(EVキット)は、評価ボードとソフトウェアで構成されます。このEVキットは、IO-Link®デュアルチャネルマスタートランシーバのMAX14819Aを評価する完全実装および試験済みの回路基板です。

このEVキットには、デバイスの機能を実行するためのグラフィカルユーザーインタフェース(GUI)を提供するWindows® 7対応ソフトウェアが含まれています。このEVキットは、USB A - micro Bケーブルを介してPCに接続します。

MAX14819のEVキットはMAX14819を評価するためにも使用することができます。

アプリケーション

  • IO-Linkゲートウェイ
  • IO-Linkマスターシステム
ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 4

fig03

Go-IO産業用IoTリファレンスデザイン

zoomopens a dialog

MAXREFDES212

Go-IO産業用IoTリファレンスデザイン

Go-IO産業用IoTリファレンスデザイン

機能と利点

  • 汎用アナログ入出力(UAIO):±12.5Vまたは±25mA
  • 8つのデジタル入力:IEC 61131-2準拠Type 1/3
  • 4つのデジタル出力:最大1A、Safe Demag内蔵
  • IO-Link®マスター:4ポート、バージョン1.1準拠
  • TMG IO-Linkマスタースタック
  • 1つのRS-485 COMポート:全2重、データレート25Mbps
  • ESDおよびサージ保護を内蔵した堅牢なインタフェース
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

106.65 M

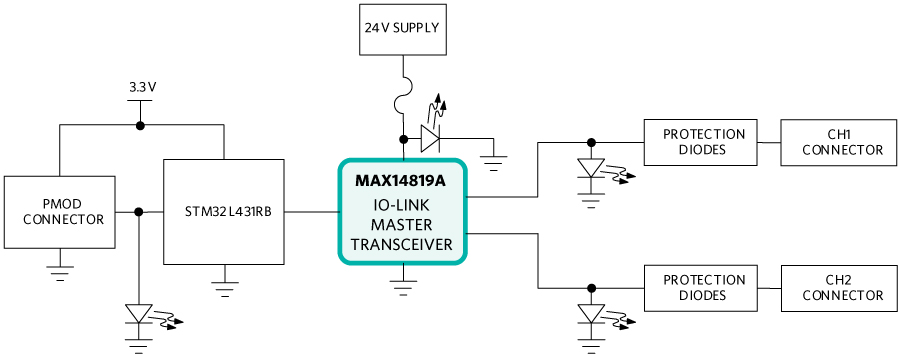

MAXREFDES277# Block Diagram
