製品概要

機能と利点

  • <1cm2(片面PCB)または0.5cm2(両面PCB)のフル機能ソリューション
  • 広い入力電圧範囲:3.1V~20V
  • 0.6V~5.5V出力電圧
  • デュアル5Aまたはシングル10A出力電流
  • 負荷、ライン、温度に対する最大全出力電圧レギュレーション誤差:±1.5%
  • 電流モード制御、高速過渡応答
  • 外付け周波数同期
  • 電流分担による多相並列接続が可能
  • 出力電圧トラッキングおよびソフト・スタート機能
  • 選択可能バースト・モード®動作
  • 過電圧入力および過熱からの保護
  • パワーグッド・インジケータ
  • 6.25mm × 7.5mm × 3.22mm BGAパッケージ

製品概要

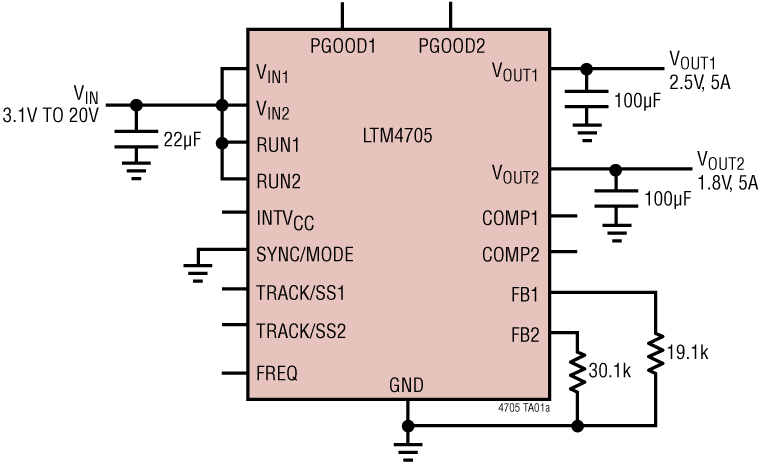

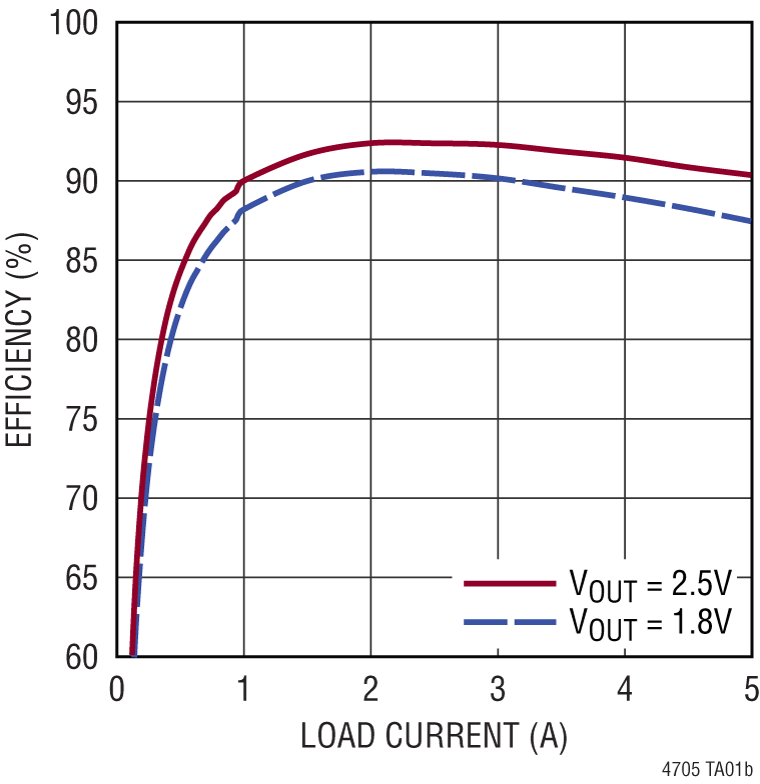

LTM4705は、6.25mm × 7.5mm × 3.22mmの小型BGAパッケージに収容されたフル機能デュアル5A降圧スイッチング・モードμModule®(マイクロモジュール)レギュレータです。パッケージには、スイッチング・コントローラ、パワーMOSFET、インダクタ、その他のサポート部品が含まれています。LTM4705は3.1V~20Vの入力電圧範囲で動作し、単一の外付け抵抗で設定する、出力電圧範囲0.6V~5.5Vをサポートしています。高い効率の設計になっており、デュアル5A連続出力電流を供給します。少数のセラミック入出力コンデンサしか必要ありません。

LTM4705は選択可能なバースト・モード動作と、電源シーケンシング用の出力電圧トラッキングをサポートします。スイッチング周波数が高い電流モード・コントロールにより、安定度を保ったままラインや負荷の変動に対して非常に高速な過渡応答を実現します。

故障保護機能には、入力過電圧、出力過電流と過熱の保護が含まれます。

LTM4705はRoHS準拠の端子仕上げで提供されます。

アプリケーション

  • 汎用ポイント・オブ・ロード変換
  • テレコム、ネットワークおよび産業用機器
  • 医療診断機器
  • テストおよびデバッグ・システム

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

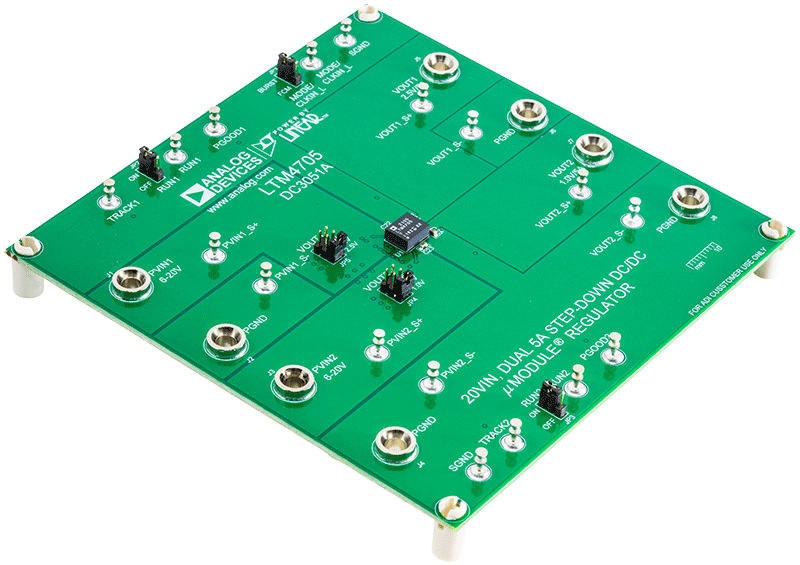

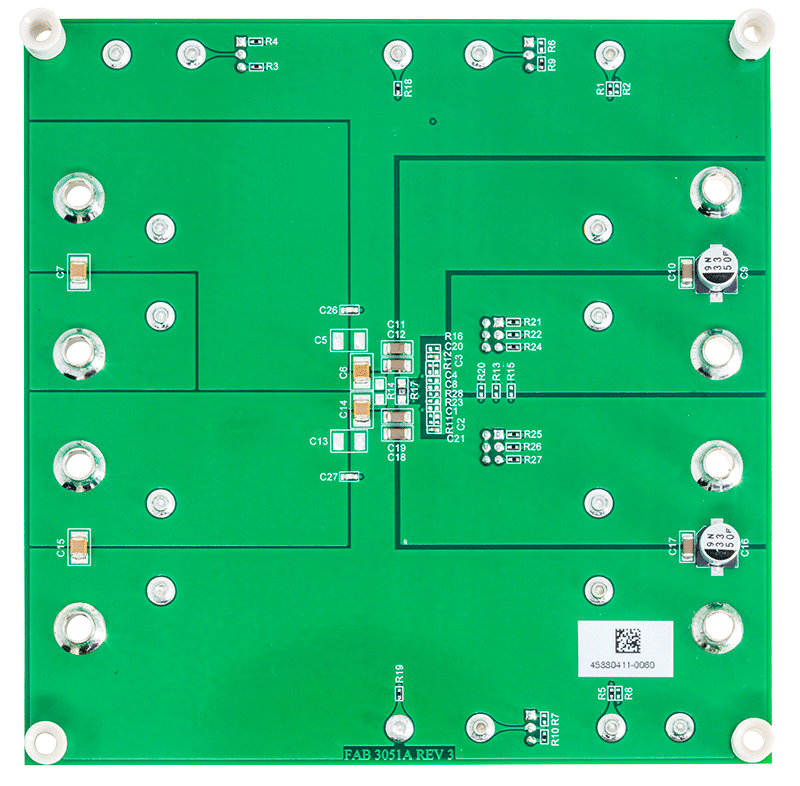

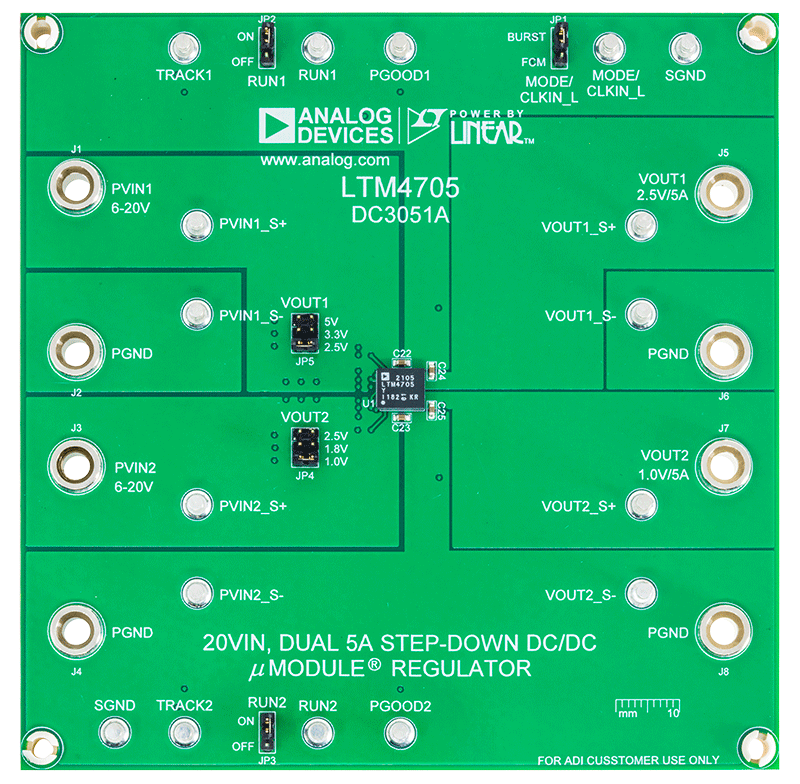

評価キット (1)
