LTM4681

デジタル電源システム管理を備えたクワッド31.25Aまたはシングル125A μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$131.72
特長
  • デジタル・インターフェースを使用したデジタル調整が可能なクワッド・アナログ・ループによる制御と監視
  • 広い入力電圧範囲:4.5V~16V
  • 出力電圧範囲:0.5V~3.3V
  • 温度変化に対する最大DC出力誤差:±0.5%
  • ±4%電流リードバックの精度:0°C~125°C
  • 統合化された入力電流検出アンプ
  • 400kHz、PMBus準拠のI2Cシリアル・インターフェース
  • 最大125Hzのテレメトリ・ポーリング・レートをサポート
  • 16ビットΔΣ ADC内蔵
  • 並列および電流共有の複数モジュール
  • BGAパッケージ:15mm × 22mm × 8.17mm
  • 読み込み可能データ:
    • 入出力電圧、電流および温度
    • ランニング・ピーク値、稼働時間、フォルト、警告
    • オンボードEEPROM故障ログ記録
  • 書き込み可能なデータと設定可能なパラメータ:
    • 出力電圧、電圧シーケンシングおよびマージニング
    • デジタル・ソフト・スタート/ストップ・ランプ、プログラム・アナログ・ループ
    • OV/UV/OT、UVLO、周波数および位相
製品概要
show more Icon

LTM4681は、PMBusを介したパワー・マネージメント・パラメータの遠隔設定および遠隔測定監視を特徴とする、クワッド31.25Aまたはシングル125AのステップダウンµModule®(パワー・モジュール)DC/DCレギュレータです。LTM4681は、デジタル・プログラマブル・アナログ制御ループ、高精度ミックスド・シグナル回路、EEPROM、パワーMOSFET、インダクタ、その他のサポート部品で構成されています。

LTM4681は2線式シリアル・インターフェースを備え、プログラマブルなスルー・レートおよびシーケンスする遅延時間で、出力のマージニング、チューニング、上昇および下降を行うことができます。差動入力の+側入力電流検出、出力電流および電圧、出力電力、温度、動作時間、ピーク値の読出しを行えます。EEPROMコンテンツのカスタム設定は必須ではありません。スタートアップ時に、出力電圧、スイッチング周波数、チャンネル位相角の割り当てをピン・ストラップ抵抗により設定できます。LTpowerPlay® GUI、DC1613 USB-to-PMBus変換器およびデモ・キットが利用できます。

LTM4681は、SnPbまたはRoHS準拠の端子仕上げが可能な15mm × 22mm × 8.17mm BGAパッケージで提供されます。

アプリケーション

  • マルチレール・プロセッサ電源、設定可能なコア電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$131.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4681EY#PBF
  • HTML
  • HTML
LTM4681IY
  • HTML
  • HTML
LTM4681IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 9, 2023

- 23_0232

New tray design for LTM4681

LTM4681EY#PBF

製造中

LTM4681IY

製造中

LTM4681IY#PBF

製造中

11 22, 2022

- 22_0262

Notification of Wafer Fab Location Change for 0.6µm BiCMOS Process

LTM4681EY#PBF

製造中

LTM4681IY

製造中

LTM4681IY#PBF

製造中

9 13, 2022

- 22_0193

Laser Top Mark Conversion for uModule COP and TMSV_COP Packages

LTM4681EY#PBF

製造中

LTM4681IY#PBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 9, 2023

- 23_0232

arrow down

New tray design for LTM4681

LTM4681EY#PBF

製造中

LTM4681IY

製造中

LTM4681IY#PBF

製造中

11 22, 2022

- 22_0262

arrow down

Notification of Wafer Fab Location Change for 0.6µm BiCMOS Process

LTM4681EY#PBF

製造中

LTM4681IY

製造中

LTM4681IY#PBF

製造中

9 13, 2022

- 22_0193

arrow down

Laser Top Mark Conversion for uModule COP and TMSV_COP Packages

LTM4681EY#PBF

製造中

LTM4681IY#PBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 4

reference details image

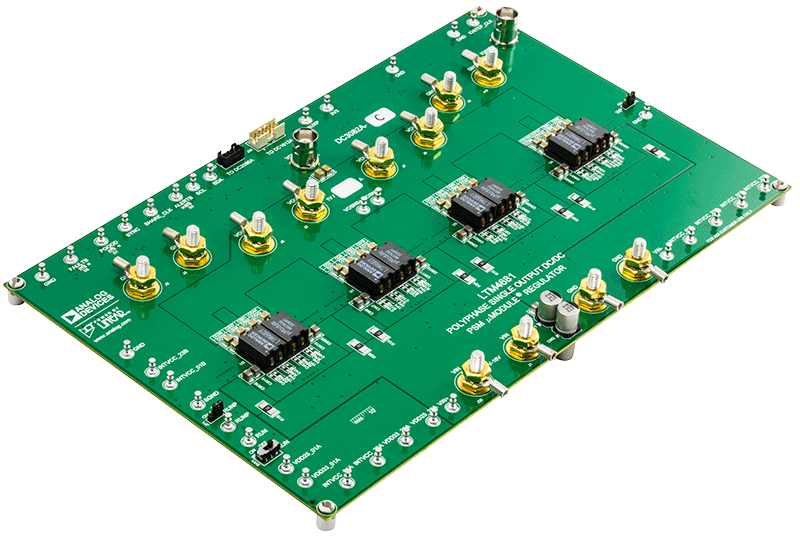

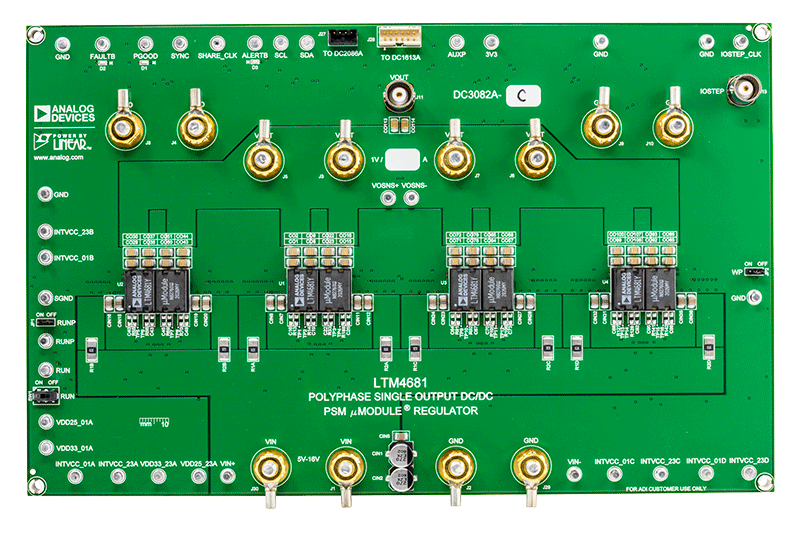

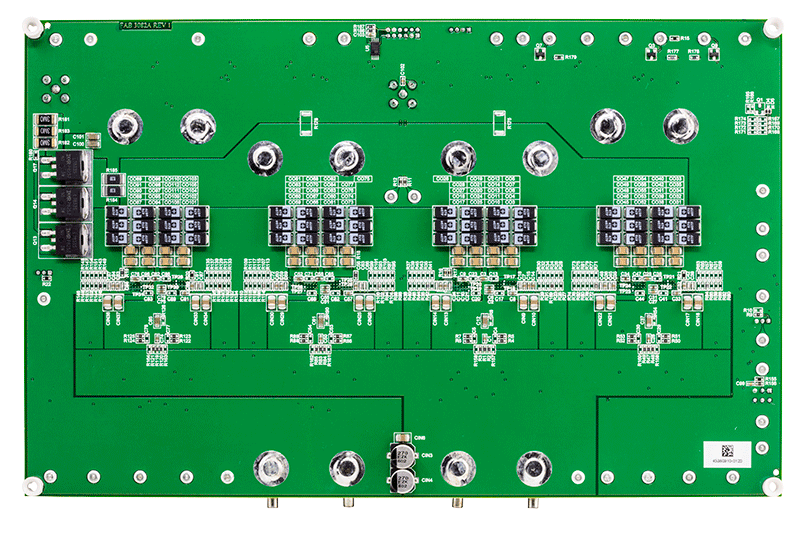

DC3082A-C

LTM4681デモ用ボード | デジタルPSM付きPolyPhaseシングル出力降圧µModuleレギュレータ:480Aで4つのLTM4681

zoom

DC3082A-C

LTM4681デモ用ボード | デジタルPSM付きPolyPhaseシングル出力降圧µModuleレギュレータ:480Aで4つのLTM4681

LTM4681デモ用ボード | デジタルPSM付きPolyPhaseシングル出力降圧µModuleレギュレータ:480Aで4つのLTM4681

製品の詳細

デモ回路DC3082A-CはLTM4681を備えています。LTM4681は、デジタル・パワー・システム・マネージメント機能を備えた、入出力電圧範囲の広い、高効率、高出力密度、高電流のPolyPhase®シングル出力DC/DC降圧μModule®レギュレータです。DC3082A-Cは、4つのLTM4681を使用して、16相シングル出力として構成できます。工場出荷時のデフォルトの入力電圧は12V(代表値)で、出力電圧は、480A(代表値)または推奨の400LFM強制空冷がある場合はピーク電流500Aで1Vです。デモ・ボードの出力電圧は、0.6V~1Vの範囲で調整できます。出力電圧を1Vより大きい値にプログラミングするには、LTM4681のデータシートに記載されている熱ディレーティング曲線に基づいて出力電流のディレーティングが必要です。ヒート・シンクまたは適切な電子冷却システムと強制空冷を併用することで、出力がオンで最大出力電流による負荷が適用されている場合の出力電力を更に最適化することもできます。工場出荷時のデフォルトのスイッチング周波数は、350kHzにプリセットされています(代表値)。DC3082A-Cには、PMBusインターフェースとデジタル・パワー・システム・マネージメント機能が搭載されています。オンボード12ピン・コネクタを使用してドングルDC1613Aをデモ・ボードに接続できるため、LTpowerPlay®ソフトウェア開発ツールを使用してデバイスとの通信とプログラミングを簡単に実行できます。LTpowerPlayソフトウェアとI2C/PMBus/SMBus DC1613Aドングルにより、入出力電圧、入出力電流、スイッチング周波数、内部ICダイの温度、電力段コンポーネントの温度、障害ログのテレメトリをリアルタイムに監視できます。プログラマブルなパラメータには、デバイス・アドレス、出力電圧、コントロール・ループ補償、スイッチング周波数、位相インターリーブ、動作モード(DCMまたはCCM)、デジタル・ソフト・スタート、シーケンシングおよび時間ベースのシャットダウン、入出力過電圧、出力過電流、ICダイと電源コンポーネントの過熱に対する故障検知応答などがあります。

LTM4681では、熱強化型低プロファイル330ピン(15mm × 22mm × 8.17mm)BGAパッケージが採用されています。DC3082A-Cを使用したりハードウェアの変更を加えたりする前に、LTM4681のデータシートとデモ・マニュアルを読むことを推奨します。

LTpowerPlayソフトウェアは、こちらからダウンロードできます。

LTpowerPlayで使用するUSB - PMBusコントローラ・ドングルDC1613Aは、こちらで入手できます。

reference details image

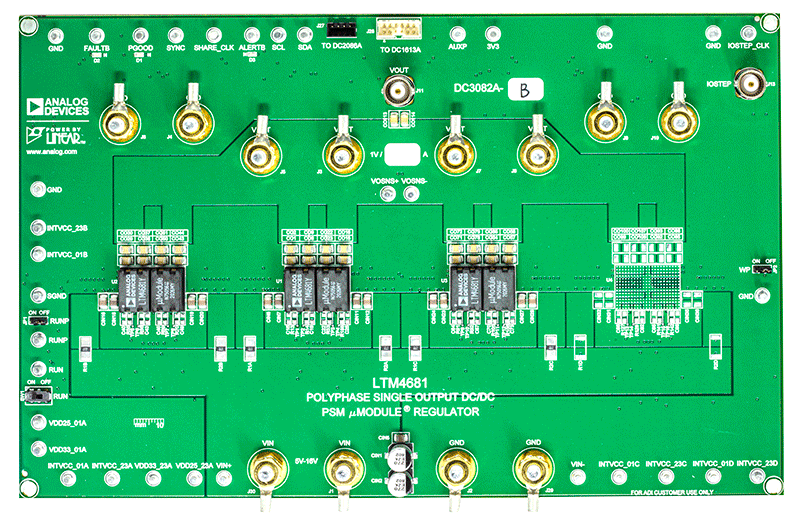

DC3082A-B

LTM4681 | デジタルPSM付きPolyPhaseシングル出力降圧μModuleレギュレータ:360Aで3つのLTM4681

zoom

DC3082A-B

LTM4681 | デジタルPSM付きPolyPhaseシングル出力降圧μModuleレギュレータ:360Aで3つのLTM4681

LTM4681 | デジタルPSM付きPolyPhaseシングル出力降圧μModuleレギュレータ:360Aで3つのLTM4681

製品の詳細

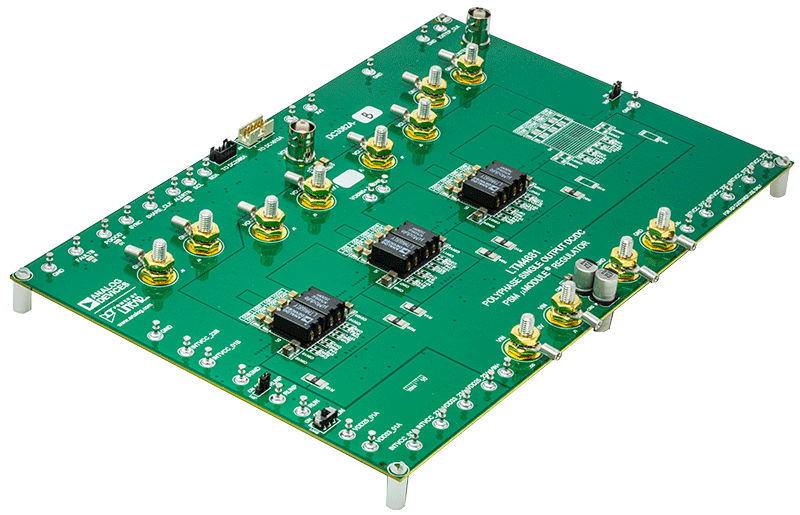

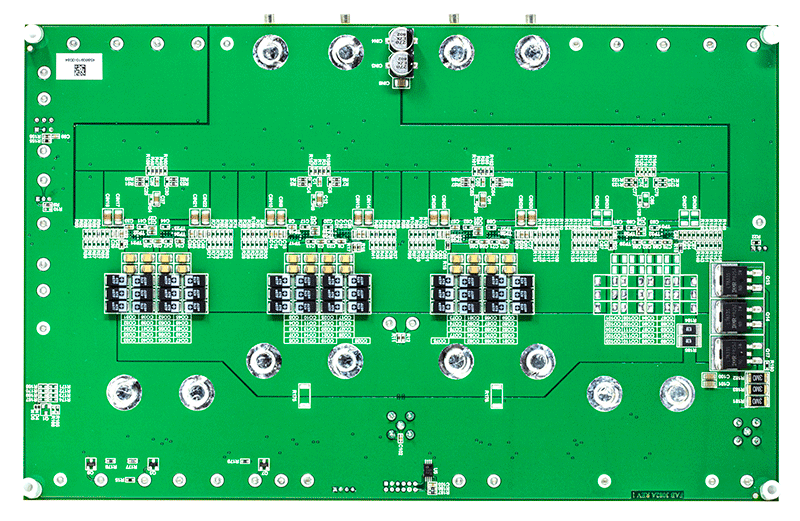

デモ回路3082A-BはLTM4681を備えています。LTM4681は、デジタル・パワー・システム・マネージメント機能を備えた、入出力電圧範囲の広い、高効率、高出力密度、高電流のPolyPhase®シングル出力DC/DC降圧μModule®レギュレータです。DC3082A-Bは、3つのLTM4681を使用して、12相シングル出力として構成できます。工場出荷時のデフォルトの入力電圧は12V(代表値)で、出力電圧は、360A(代表値)または推奨の400LFM強制空冷がある場合はピーク電流375Aで1Vです。デモ・ボードの出力電圧は、0.6V~1Vの範囲で調整できます。出力電圧を1Vより大きい値にプログラミングするには、LTM4681のデータシートに記載されている熱ディレーティング曲線に基づいて出力電流のディレーティングが必要です。ヒート・シンクまたは適切な電子冷却システムと強制空冷を併用することで、出力がオンで最大出力電流による負荷が適用されている場合の出力電力を更に最適化することもできます。工場出荷時のデフォルトのスイッチング周波数は、350kHzにプリセットされています(代表値)。DC3082A-Bには、PMBusインターフェースとデジタル・パワー・システム・マネージメント機能が搭載されています。オンボード12ピン・コネクタを使用してドングルDC1613Aをデモ・ボードに接続できるため、LTpowerPlay®ソフトウェア開発ツールを使用してデバイスとの通信とプログラミングを簡単に実行できます。LTpowerPlayソフトウェアとI2C/PMBus/SMBusドングルDC1613Aにより、入出力電圧、入出力電流、スイッチング周波数、内部ICダイの温度、電力段コンポーネントの温度、障害ログのテレメトリをリアルタイムに監視できます。プログラマブルなパラメータには、デバイス・アドレス、出力電圧、コントロール・ループ補償、スイッチング周波数、位相インターリーブ、動作モード(DCMまたはCCM)、デジタル・ソフトスタート、シーケンシングおよび時間ベースのシャットダウン、入出力過電圧、出力過電流、ICダイと電源コンポーネントの過熱に対する故障検知応答などがあります。

LTM4681では、熱的に強化された薄型の330ピン(15mm × 22mm × 8.17mm)BGAパッケージが採用されています。DC3082A-Bを使用したりハードウェアの変更を加えたりする前に、LTM4681のデータシートとデモ・マニュアルを読むことを推奨します。

LTpowerPlayソフトウェアは、こちらからダウンロードできます。

LTpowerPlayで使用するUSB-PMBusコントローラ・ドングルDC1613Aは、こちらで入手できます。

reference details image

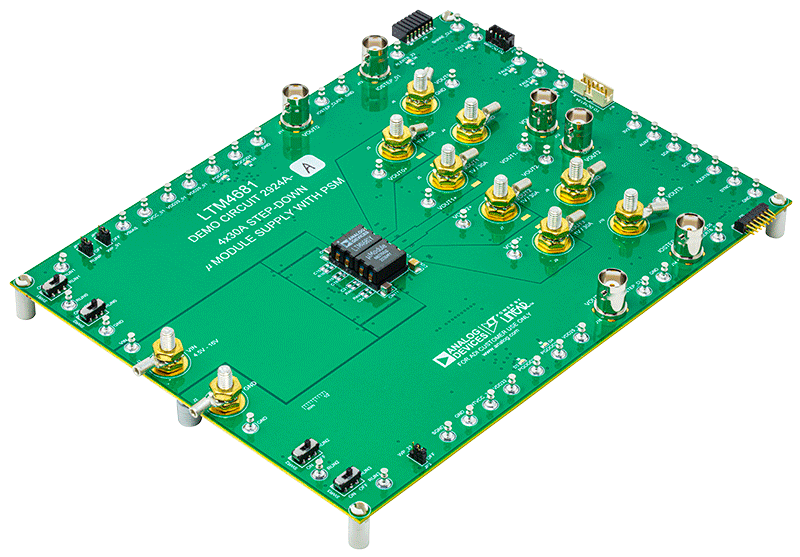

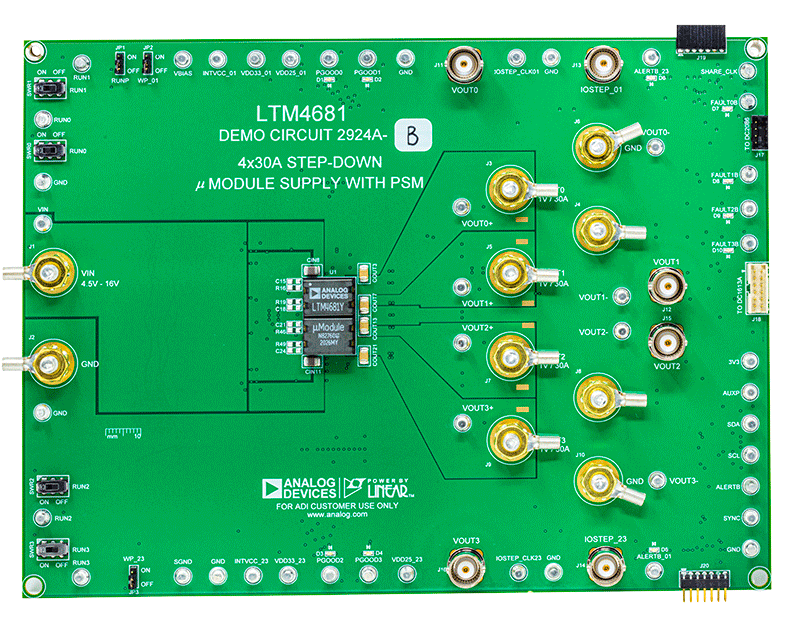

DC2924A

LTM4681 | デジタル・パワー・システム・マネージメント機能を備えたクワッド30A(-A)またはシングル120A(-B)μモジュール・レギュレータ

zoom

DC2924A

LTM4681 | デジタル・パワー・システム・マネージメント機能を備えたクワッド30A(-A)またはシングル120A(-B)μモジュール・レギュレータ

LTM4681 | デジタル・パワー・システム・マネージメント機能を備えたクワッド30A(-A)またはシングル120A(-B)μモジュール・レギュレータ

製品の詳細

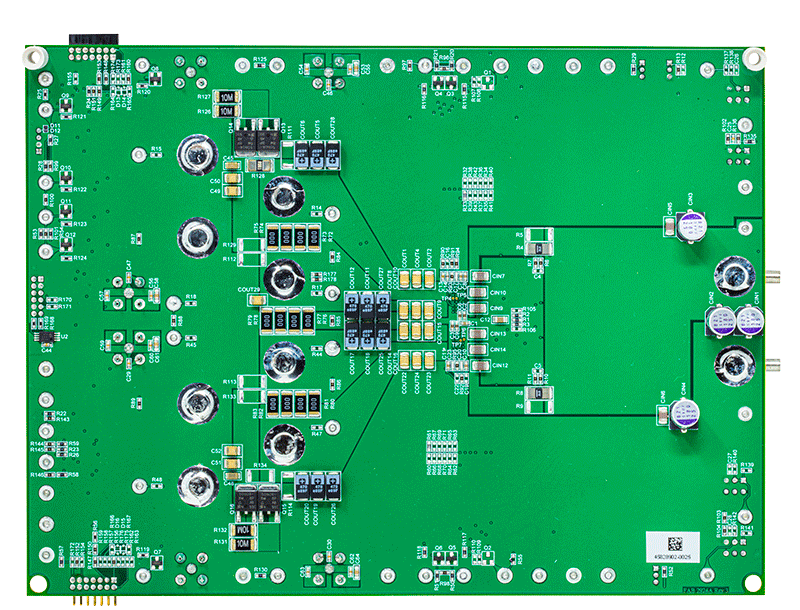

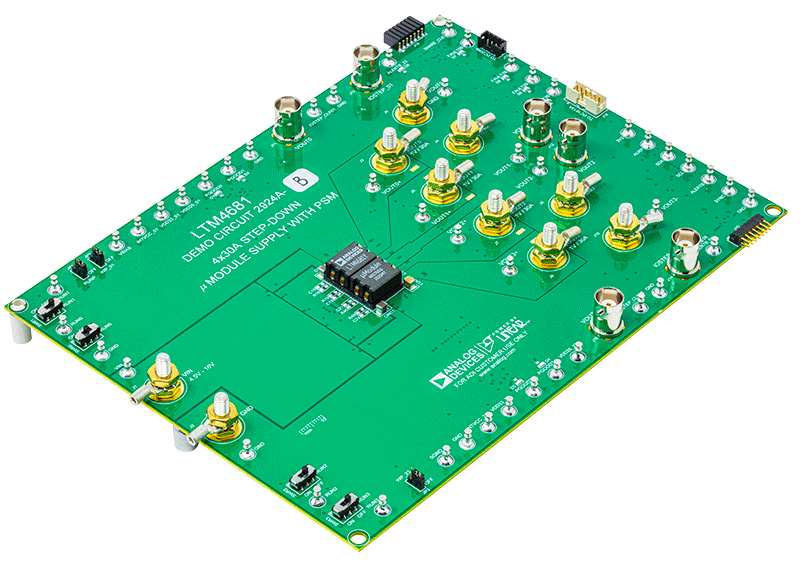

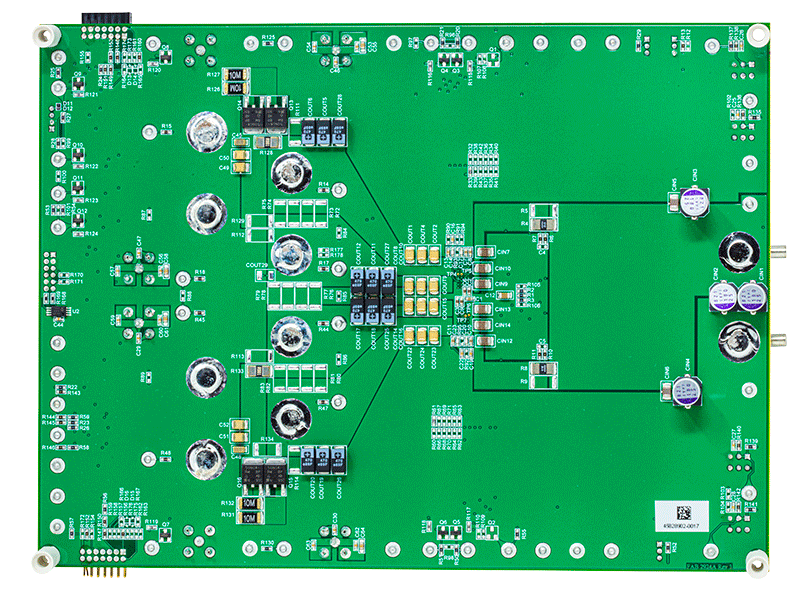

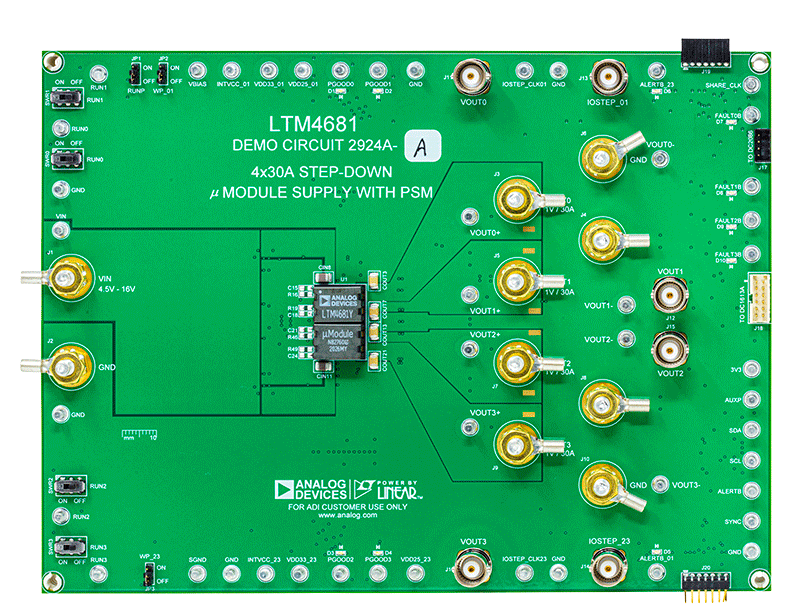

デモ回路2924A-A/2924A-Bの特徴は、LTM4681を使用していることです。LTM4681は、デジタル・パワー・システム・マネージメント機能を備えた、入出力電圧範囲の広い、高効率、高出力密度のクワッド出力PolyPhase® DC/DC降圧μModule®レギュレータです。デモ・ボードには、2つのバージョンがあり、DC2924A-Aの構成は4相4出力、DC2924A-Bは4相単一出力となっています。デモ・ボードのデフォルト入力電圧範囲は、4.5V~16Vです。ただし、VINが6V未満で4.5V ≤ VIN ≤ 5.75Vの範囲内の場合、特定の既存のオンボード部品については、若干の変更が必要です。詳細については、デモ・マニュアルの低VIN:4.5V ≤ VIN ≤ 5.75Vでの動作に関するパラグラフを参照してください。工場出荷時のデフォルト出力電圧(VOUT0、VOUT1、VOUT2、VOUT3)は、チャンネルあたり最大30Aの負荷電流で1Vです(DC2924A-A)。工場出荷時のデフォルト出力電圧は、最大120Aの負荷電流でVOUT = 1Vです(DC2924A-B)。チャンネルごとに最大30Aまでの負荷電流を供給できますが、強制空冷とヒート・シンクを併用することで、すべての出力レールが全負荷の場合の出力電力を更に最適化できる可能性があります。デモ・ボードの出力電圧は、0.6V~1.8Vの範囲で調整できます。出力電圧を1.8Vより大きい値にプログラミングするには、LTM4681のデータシートに記載されている熱ディレーティング曲線に基づいて出力電流のディレーティングが必要です。工場出荷時のデフォルトのスイッチング周波数は、350kHzにプリセットされています(代表値)。DC2924Aのどちらのバージョンにも、PMBusインターフェースとデジタル・パワー・システム・マネージメント機能が搭載されています。オンボード12ピン・コネクタを使用してドングルDC1613Aをデモ・ボードに接続できるため、LTpowerPlay®ソフトウェア開発ツールを使用してデバイスとの通信とプログラミングを簡単に実行できます。LTpowerPlayソフトウェアとI2C/PMBus/SMBusドングルDC1613Aにより、入出力電圧、入出力電流、スイッチング周波数、内部ICダイの温度、外部電源コンポーネントの温度、障害ログのテレメトリをリアルタイムに監視できます。プログラマブルなパラメータには、デバイス・アドレス、出力電圧、コントロール・ループ補償、スイッチング周波数、位相インターリーブ、動作モード(DCMまたはCCM)、デジタル・ソフト・スタート、シーケンシングおよび時間ベースのシャットダウン、入出力過電圧、出力過電流、ICダイと電源コンポーネントの過熱に対する故障検知応答などがあります。

LTM4681では、熱強化型低プロファイル330ピン(15mm × 22mm × 8.17mm)BGAパッケージが採用されています。DC2924A-A/DC2924A-Bを使用したりハードウェアに変更を加えたりする前に、LTM4681のデータシートと2924A-A/2924A-Bのデモ・マニュアルを読むことを推奨します。

reference details image

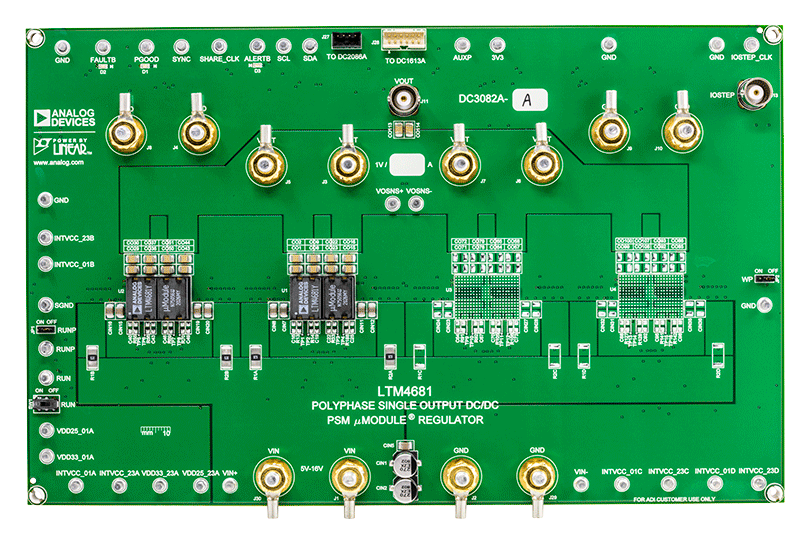

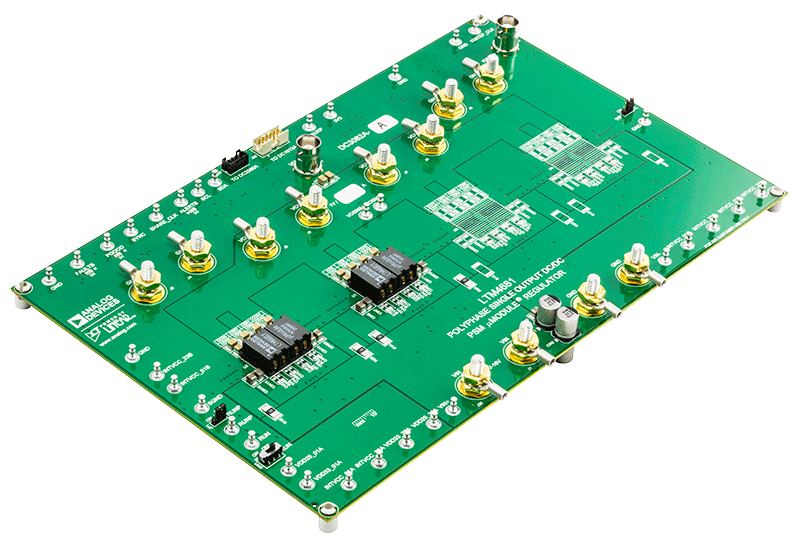

DC3082A-A

LTM4681 | デジタルPSM付きPolyPhaseシングル出力降圧Moduleレギュレータ:2 x LTM4681 at 240A

zoom

DC3082A-A

LTM4681 | デジタルPSM付きPolyPhaseシングル出力降圧Moduleレギュレータ:2 x LTM4681 at 240A

LTM4681 | デジタルPSM付きPolyPhaseシングル出力降圧Moduleレギュレータ:2 x LTM4681 at 240A

製品の詳細

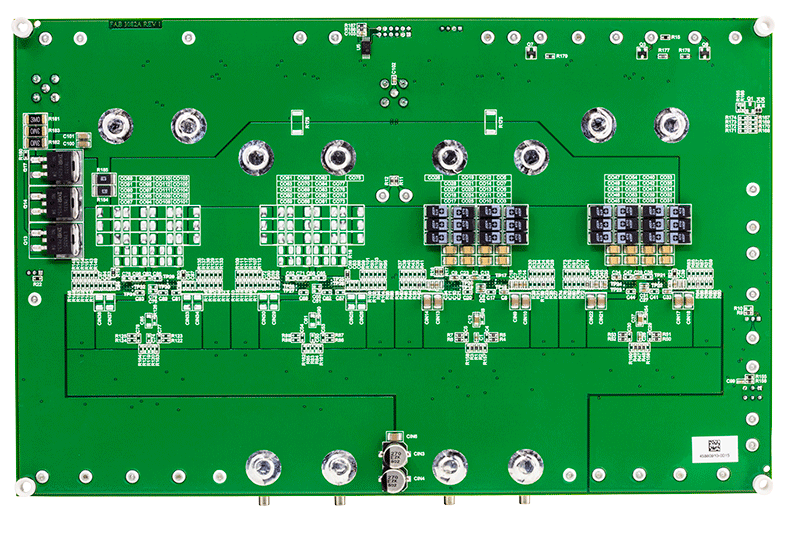

デモ回路3083A-Aは、デジタル・パワー・システム・マネージメント機能を備えた、入出力電圧範囲の広い、高効率、高出力密度、高電流のPolyPhase®シングル出力DC/DC降圧μModule®レギュレータであるLTM4681を使用しています。DC3082A-Aは、2つのLTM4681を使用して8相シングル出力として構成されています。工場出荷時のデフォルトの入力電圧は12V(代表値)で、出力電圧は、250A(代表値)または推奨の400LFM強制空冷がある場合はピーク電流250Aで1Vです。デモ・ボードの出力電圧は0.6V~1Vの範囲で調整できます。出力電圧を1Vより大きい値にプログラミングするには、LTM4681のデータシートに記載されている熱ディレーティング曲線に基づいて出力電流のディレーティングが必要です。ヒート・シンクまたは適切な電子冷却システムを強制空冷と併用することで、出力がオンで最大出力電流の負荷がある場合の出力電力を更に最適化することもできます。工場出荷時のデフォルトのスイッチング周波数は、350kHz(代表値)に事前設定されています。DC3082A-Aには、PMBusインターフェースとデジタル・パワー・システム・マネージメント機能が搭載されています。オンボードの12ピン・コネクタを使用してドングルDC1613Aをデモ・ボードに接続できるため、LTpowerPlay®ソフトウェア開発ツールを使用してデバイスとの通信とプログラミングを簡単に実行できます。LTpowerPlayソフトウェアとI2C/PMBus/SMBusドングルDC1613Aにより、入出力電圧、入出力電流、スイッチング周波数、内部ICダイの温度、電力段コンポーネントの温度、フォールト・ログなどの遠隔測定値をリアルタイムに監視できます。プログラマブルなパラメータには、デバイス・アドレス、出力電圧、コントロール・ループ補償、スイッチング周波数、位相インターリーブ、動作モード(DCMまたはCCM)、デジタル・ソフト・スタート、シーケンシングおよび時間ベースのシャットダウン、入出力過電圧、出力過電流、ICダイと電源コンポーネントの過熱に対するフォールト検知応答などがあります。

LTM4681では、熱強化型低プロファイル330ピン(15mm × 22mm × 8.17mm)BGAパッケージが採用されています。DC3082A-Aを使用する前またはハードウェアを変更する前に、LTM4681のデータシートとデモ・マニュアルを読むことを推奨します。

LTpowerPlayソフトウェアは、こちらからダウンロードできます。

LTpowerPlayで使用するUSB-PMBusコントローラ・ドングルDC1613Aは、こちらで入手できます。

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン 1

Agilex7 2X F-Tile Alternative µModule

Altera FPGA

zoomopens a dialog

Intel Agilex 7 FPGA F-series Development Kit (2x F-Tile) (Alternative µModule)

Altera FPGA

Altera FPGA

機能と利点

  • Intel Agilex 7 F-Series devices target a wide range of applications across many markets. This series offers transceiver rates up to 58 Gbps, advanced DSP blocks supporting multiple precisions of fixed-point and floating-point operations, and high-performance crypto blocks.
  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • Our reference designs are supported by an intuitive design tool set and IP.
  • ADI provides supporting documentation including LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly. Our team can provide samples and/or evaluation boards for quick validation that can speed time to market in the most complex applications.
  • For a complete list power designs and use cases, please contact your local FAE.
詳細なリファレンス・デザインを表示 external link
