LTC2949

高電圧バッテリ・パックの電流、電圧、充電モニタ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$24.22
機能
  • バッテリ・スタックの電圧、電流、電力の測定
  • バッテリの積算された充電および電力量を示す
  • < 1μVオフセットでの20ビット電流測定
  • 内蔵絶縁型isoSPIまたはSPIインターフェース
  • LTC68xx/ADBMS68xx互換、セル・モニタでの同期測定をサポート
  • 最大12個のバッファ電圧測定入力
  • 最大5個のGPIO、400kHzでドライブ・グラウンド、電源、またはトグリングに設定可能
  • ハイサイドまたはローサイドの電流検出
  • 0.3%の電流および電圧精度
  • 1%の電力量および充電精度
  • 真の平均ADC
  • ボードのキャリブレーション係数を保存するI2C EEPROMインターフェース
  • すべての測定量に対する閾値レジスタ
  • ISO26262準拠システム用に設計
  • 入力ピンでの断線検出
  • 48ピンLQFPパッケージを採用
  • オートモーティブ・アプリケーション向けのAEC-Q100認定済み
製品概要
show more Icon

LTC2949は、電気自動車やハイブリッド自動車、その他の絶縁型電流検出アプリケーション用の、高精度電流、電圧、温度、充電、および電力量計です。最大2つの検出抵抗とバッテリ・パック電圧に対して電圧降下を同時に監視することで、バッテリ・パックにおいて流入または流出する充電および電力量を示します。

低オフセットΔΣ ADCは、電圧と電流の正確な測定を可能にし、その際の電力損失は無視できる程度です。電流および電力の連続積分により、バッテリ・パックで供給または受信する充電および電力量を損失なく追跡できます。

内蔵のシリアル・インターフェースは、ホストへの絶縁型isoSPI通信をサポートするよう構成するか、SPIインターフェースとして構成することができます。

LTC2949は、外部センサーまたは抵抗分圧器からの電圧を測定するための、12個の内部でバッファされた高インピーダンス入力(V1~V12)を備えており、温度、HVリンク電圧、シャーシ絶縁の測定やコンタクタ状態の監視が可能です。LTC2949には、最大5つのプログラマブルなデジタル出力があり、400kHzでグラウンド、電源、またはトグリングに設定できます。

プログラマブルな閾値とレジスタの追跡により、ホストへのデジタル・トラフィックを削減できます。

アプリケーション

  • 電気自動車およびハイブリッド自動車
  • 絶縁型電流検出
  • バックアップ・バッテリ・システム
  • 高出力ポータブル機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$24.22

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2949HLXE#3ZZPBF
  • HTML
  • HTML
LTC2949HLXE#3ZZTRPBF
  • HTML
  • HTML
LTC2949ILXE#3ZZPBF
  • HTML
  • HTML
LTC2949ILXE#3ZZTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 4, 2022

- 22_0092

LTC2949 Die Revision Change

LTC2949HLXE#3ZZPBF

製造中

LTC2949HLXE#3ZZTRPBF

製造中

LTC2949ILXE#3ZZPBF

製造中

LTC2949ILXE#3ZZTRPBF

製造中

10 12, 2020

- 20_0273

LTC2949 Datasheet Change

LTC2949HLXE#3ZZPBF

製造中

LTC2949HLXE#3ZZTRPBF

製造中

LTC2949ILXE#3ZZPBF

製造中

LTC2949ILXE#3ZZTRPBF

製造中

8 27, 2020

- 20_0272

Additional Wafer Fab Location (Vanguard International Semiconductor, Taiwan) for LTC2949 and LTC7821

LTC2949HLXE#3ZZPBF

製造中

LTC2949HLXE#3ZZTRPBF

製造中

LTC2949ILXE#3ZZPBF

製造中

LTC2949ILXE#3ZZTRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 4, 2022

- 22_0092

arrow down

LTC2949 Die Revision Change

LTC2949HLXE#3ZZPBF

製造中

LTC2949HLXE#3ZZTRPBF

製造中

LTC2949ILXE#3ZZPBF

製造中

LTC2949ILXE#3ZZTRPBF

製造中

10 12, 2020

- 20_0273

arrow down

LTC2949 Datasheet Change

LTC2949HLXE#3ZZPBF

製造中

LTC2949HLXE#3ZZTRPBF

製造中

LTC2949ILXE#3ZZPBF

製造中

LTC2949ILXE#3ZZTRPBF

製造中

8 27, 2020

- 20_0272

arrow down

Additional Wafer Fab Location (Vanguard International Semiconductor, Taiwan) for LTC2949 and LTC7821

LTC2949HLXE#3ZZPBF

製造中

LTC2949HLXE#3ZZTRPBF

製造中

LTC2949ILXE#3ZZPBF

製造中

LTC2949ILXE#3ZZTRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

DC2732A

LTC2949 Demo Board | Current, Voltage & Charge Monitor for High Voltage Battery Packs

zoom

DC2732A

LTC2949 Demo Board | Current, Voltage & Charge Monitor for High Voltage Battery Packs

LTC2949 Demo Board | Current, Voltage & Charge Monitor for High Voltage Battery Packs

製品の詳細

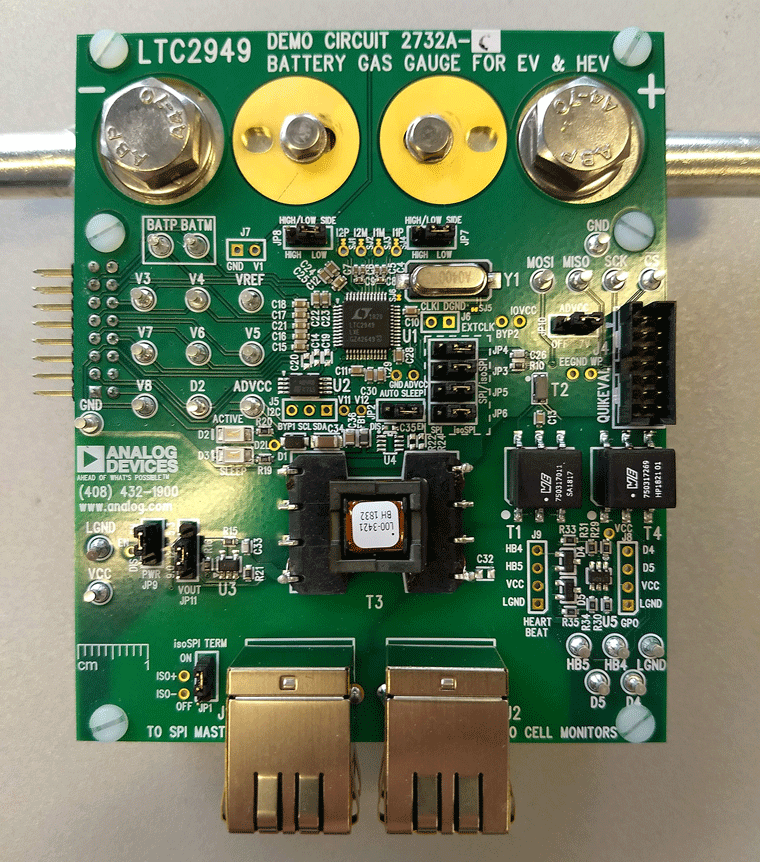

The DC2732A demonstrates a high voltage battery pack monitor based on the LTC2949. The LTC2949 is a high precision current, voltage, temperature, charge and energy meter for electrical and hybrid vehicles and other isolated current sense applications. It infers charge and energy flowing in and out of the battery pack by simultaneously monitoring the voltage across two sense resistors and the battery pack voltage.

Due to its compatible protocol, the LTC2949 can share the same communication bus with ADI battery stack monitors that contain the isoSPI interface.

The LTC2949 is typically powered from an isolated supply and directly connected to the battery stack on the low or high side depending on the shunt position. Resistive high voltage dividers provide connections to high voltage terminals that need to be supervised.


All registered trademarks and trademarks are the property of their respective owners. Protected by U.S. patents, including Patents 8908779, 9182428, 92701.

reference details image

DC2617A

LTC6820 Demo Board | Arduino Interface for isoSPI or Isolated CAN

zoom

DC2617A

LTC6820 Demo Board | Arduino Interface for isoSPI or Isolated CAN

LTC6820 Demo Board | Arduino Interface for isoSPI or Isolated CAN

製品の詳細

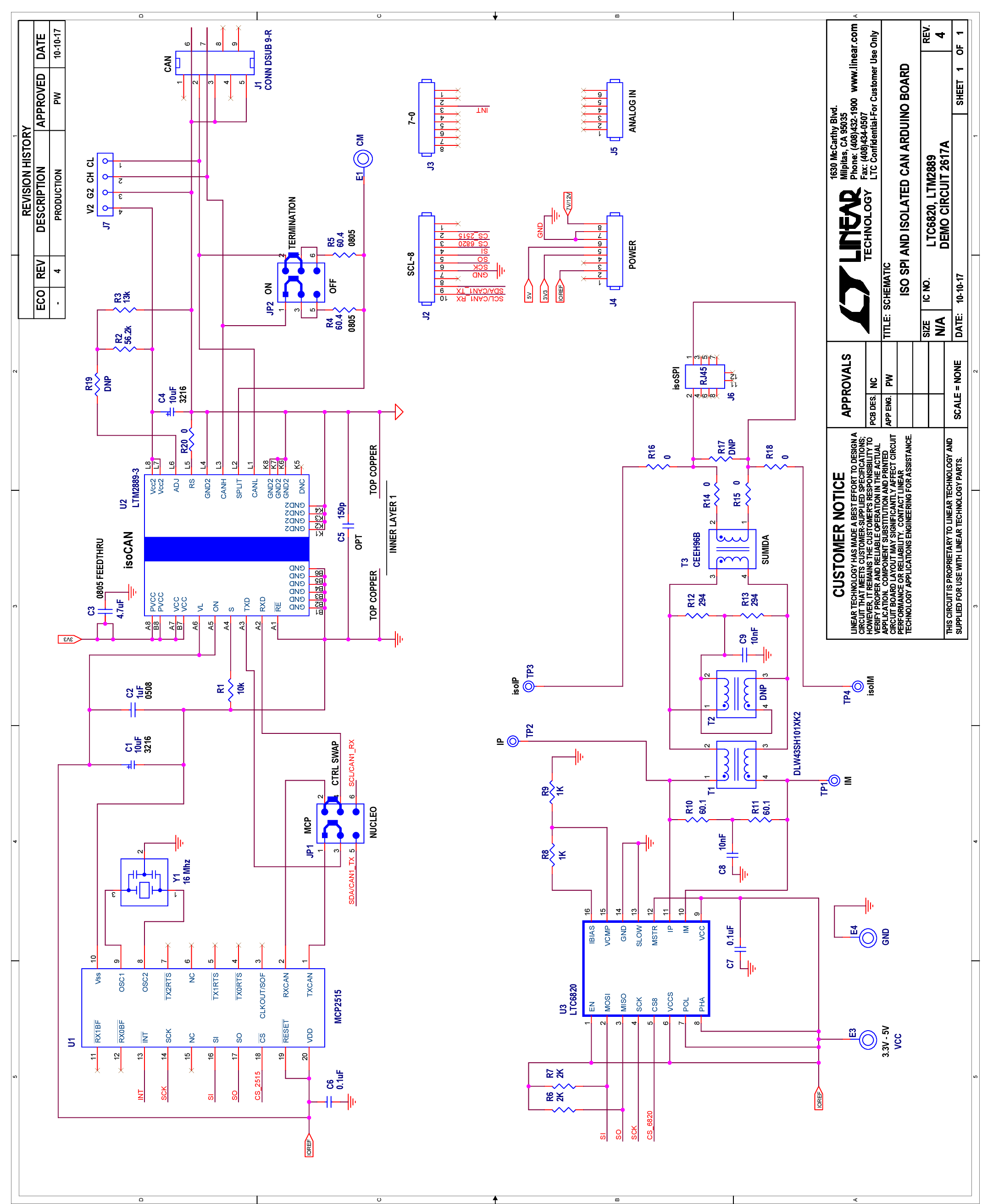

Demonstration circuit 2617A implements the isoSPI and isolated CAN interface hardware on a single Arduino shield. It allows Arduino-compatible controller boards to communicate with isoSPI and/or CAN bus networks.

reference details image

DC1941D

LTC6820 isoSPI Demoboard (DC590B required)

zoom

DC1941D

LTC6820 isoSPI Demoboard (DC590B required)

LTC6820 isoSPI Demoboard (DC590B required)

製品の詳細

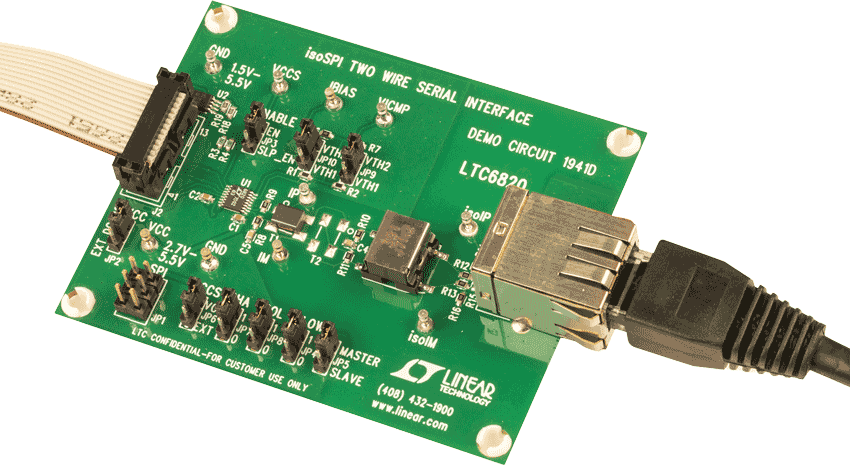

Demonstration circuit 1941 is an isoSPI™ transceiver board, based on Linear Technology’s LTC6820. The LTC6820 provides a method of interconnecting standard serial peripheral interface (SPI) devices using a single twisted pair connection. This proprietary 2-wire interface is called isoSPI. The LTC6820 encodes SPI signals, up to 1Mbps, into a differential isoSPI signal which is transmitted via a simple pulse transformer through a twisted pair. At the other end of the twisted pair, the isoSPI signal can be translated back to SPI (using another LTC6820).
