特長
- 高い小信号ゲイン: 20 dB（代表値）
- POUT: PIN = 27 dBm で 41.5 dBm（代表値）
- 高 PAE: PIN = 27 dBm で 60 %（代表値）
- 瞬時帯域幅: すべての周波数で 0.01 GHz ～ 1.1 GHz
- 電源電圧: 静止電流 100 mA で VDD = 28 V
- 内部プリマッチング
- シンプルで小型の外部チューニングで性能を最適化
- 5 mm × 5 mm の 32 ピン LFCSP
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

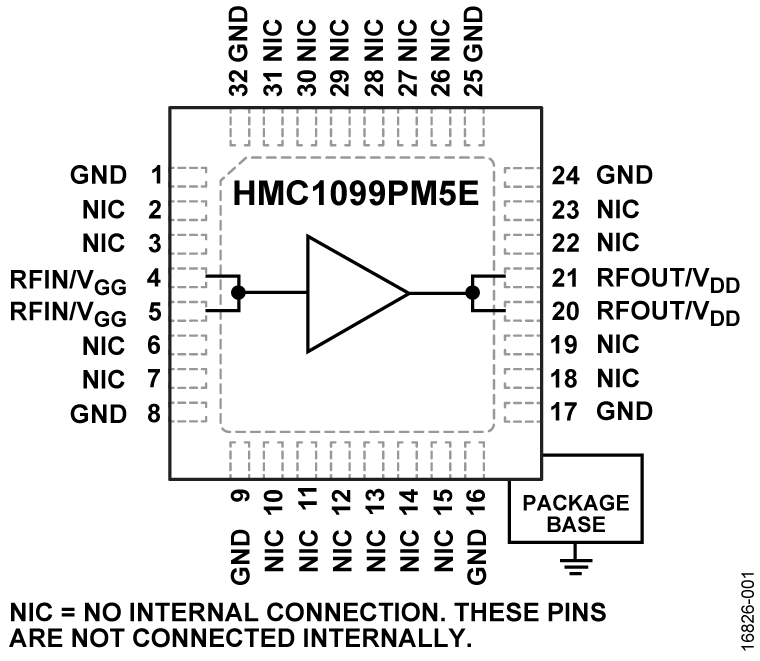

HMC1099PM5E は窒化ガリウム（GaN）広帯域パワー・アンプで、0.01 GHz ～ 1.1 GHz の瞬時帯域幅における最大 69 % の PAE と、±0.5 dB（代表値）のゲイン平坦度で 10 W 以上を供給します。
HMC1099PM5E は、ワイヤレス・インフラストラクチャ、レーダー、公共モバイル無線、汎用増幅機器などのパルス波や連続波（CW）のアプリケーションに最適です。
HMC1099PM5E アンプは低価格の表面実装部品を使って外部調整され、小型 LFCSP パッケージで提供されます。
多機能ピンの名称は、該当する機能のみで表されることがあります。
アプリケーション
- 公共モバイル無線の長時間バッテリ動作
- ワイヤレス・インフラストラクチャのパワー・アンプ段
- 試験装置および計測装置
- 民生用および防衛用レーダー
- 汎用トランスミッタ増幅機器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
HMC1099PM5E
資料
Filters
1つが該当
-
すべて
-
データシート
-
アプリケーション・ノート
-
すべて
-
English
-
日本語
-
中国語
データシート
2
アプリケーション・ノート
5
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
アプリケーション・ノート 2
製品選択ガイド 1
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC1099PM5E |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| HMC1099PM5ETR |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
- HMC1099PM5E
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- HMC1099PM5ETR
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 19, 2021
- 20_0308
Epoxy Change at ASE Chungli Branch for PM5E and ACGZN Packages
HMC1099PM5E
製造中
HMC1099PM5ETR
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 19, 2021
- 20_0308
Epoxy Change at ASE Chungli Branch for PM5E and ACGZN Packages
HMC1099PM5E
製造中
HMC1099PM5ETR
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-HMC1099PM5E
HMC1099PM5E 評価用ボード
製品の詳細
アプリケーションで使用される回路ボードについては、RF 回路設計技術を使用してください。信号ラインには 50 Ω インピーダンスを実現し、パッケージのグラウンド・ピンと露出パッドはグラウンド・プレーンに直接接続する必要があります。十分な数のビア・ホールを使用して上面と下面のグラウンド・プレーンを接続してください。この回路評価ボードはリクエストに応じてアナログ・デバイセズから提供されます。
