ADT7604

新規設計に推奨

20-Channel, Data Center Thermal Measurement and Leak Sensing System

Thermal Measurement and Leak Sensing System

データシート (Rev. 0) 製品セレクション・テーブル
Viewing:
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

製品情報

  • Directly Digitizes:
    • Copper Trace Temperature Sensors
    • Liquid Leakage Sensing
    • 2-, 3-, or 4-Wire RTDs
    • Thermistors
  • Zero-Config Startup through On-Chip EEPROM
  • Single 2.85V to 5.25V Supply
  • No Negative Supply Required
  • 20 Single-Ended/10 Differential Inputs Allow
  • Interchanging Sensors
  • Built-in Standard and User-Programmable
  • Coefficients for RTDs and Thermistors
  • Automatic Open-Circuit, Short-Circuit, and Fault Detection
  • Buffered Inputs Allow External Filtering
  • Simultaneous 50Hz/60Hz Rejection
ADT7604
20-Channel, Data Center Thermal Measurement and Leak Sensing System
ADT7604 Typical Application ADT7604 Typical Temperature Measurement ADT7604 Pin Configuration ADT7604 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADT7604-AZ

Data Center Thermal Measurement and Leak Sensing System

今すぐ購入 詳細を表示

製品詳細

The EVAL-ADT7604-AZ features the ADT7604 20-channel, data center thermal measurement and leak sensing system with EEPROM. The ADT7604 measures a wide variety of temperature sensors and digitally outputs the result in °C, °F, or Ω with 0.1°C accuracy and 0.001°C resolution. All signals are buffered and simultaneously digitized with two high-accuracy, 24-bit Δ-Σ ADCs.

The ADT7604 features accurate temperature measurement with copper trace sensors, which are thin copper traces integrated into PCBs or laminate substrates, and can be placed in mechanically hard-to-reach places to sense thermal hotspots. The ADT7604 also accurately measures resistive leak detectors for safety monitoring in liquid-handling systems.

The EVAL-ADT7604-AZ is a thermal measurement evaluation board with two copper trace sensors, two leak detectors, a 1kΩ thermistor and a PT-100 RTD. When connected to a DC2026C Linduino demo circuit and a host PC, the EVAL-ADT7604-AZ reports temperature, resistance, and fault status from multiple types of sensors through the graphical user interface (GUI).

The copper trace sensors require a one-time calibration prior to operation. The leak detection sensors can be configured to report either raw resistance between the metal traces or the percentage of sensor coverage. See the Calibration sections for detailed setup procedures.

The GUI supports the evaluation of all onboard sensors as well as external custom sensors: a custom copper trace sensor connected to J1 and a custom leak detection sensor connected to J3.

The ADT7604 is available in a 48-lead plastic LQFP package. The ADT7604 data sheet gives a complete description of this part, its operation, and applications information. The ADT7604 data sheet must be read in conjunction with this user guide to properly use the evaluation circuit EVAL-ADT7604-AZ.
EVAL-ADT7604-AZ
Data Center Thermal Measurement and Leak Sensing System

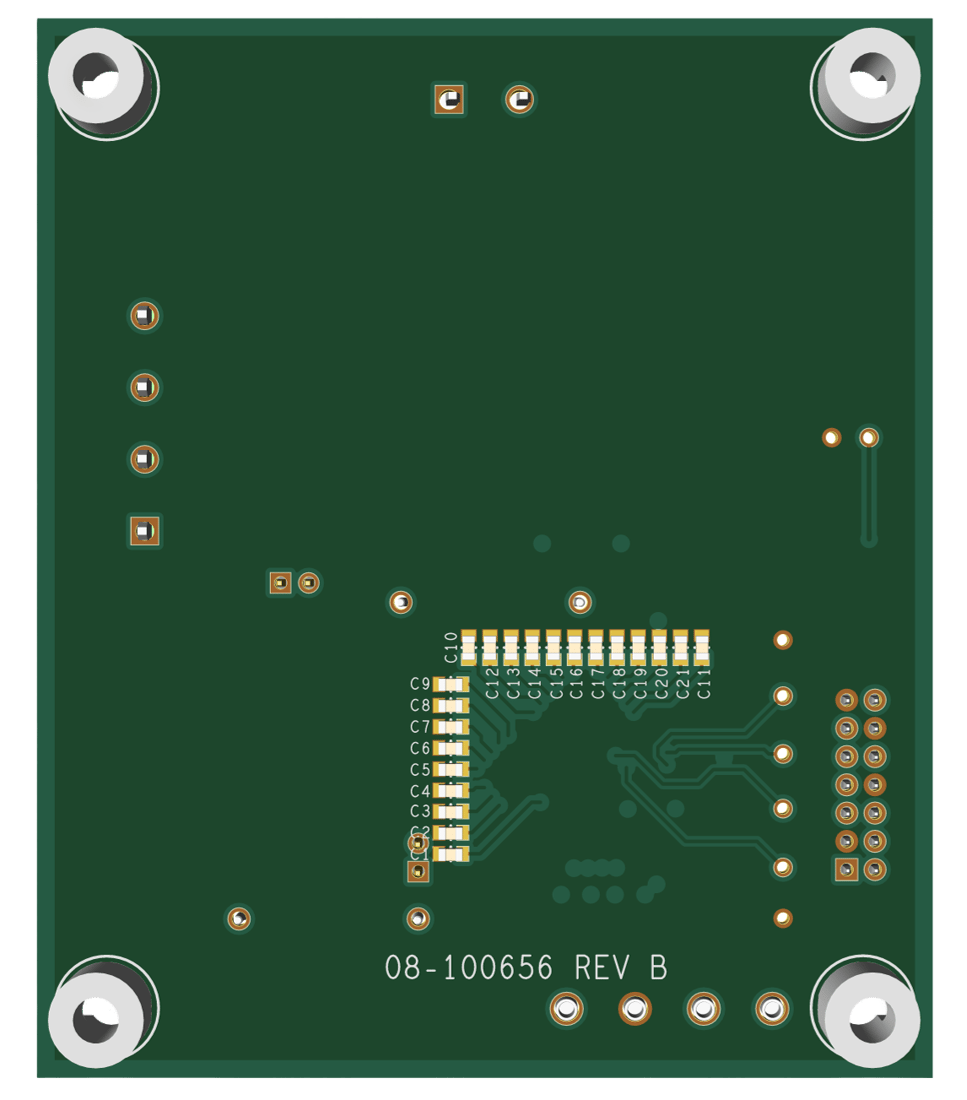

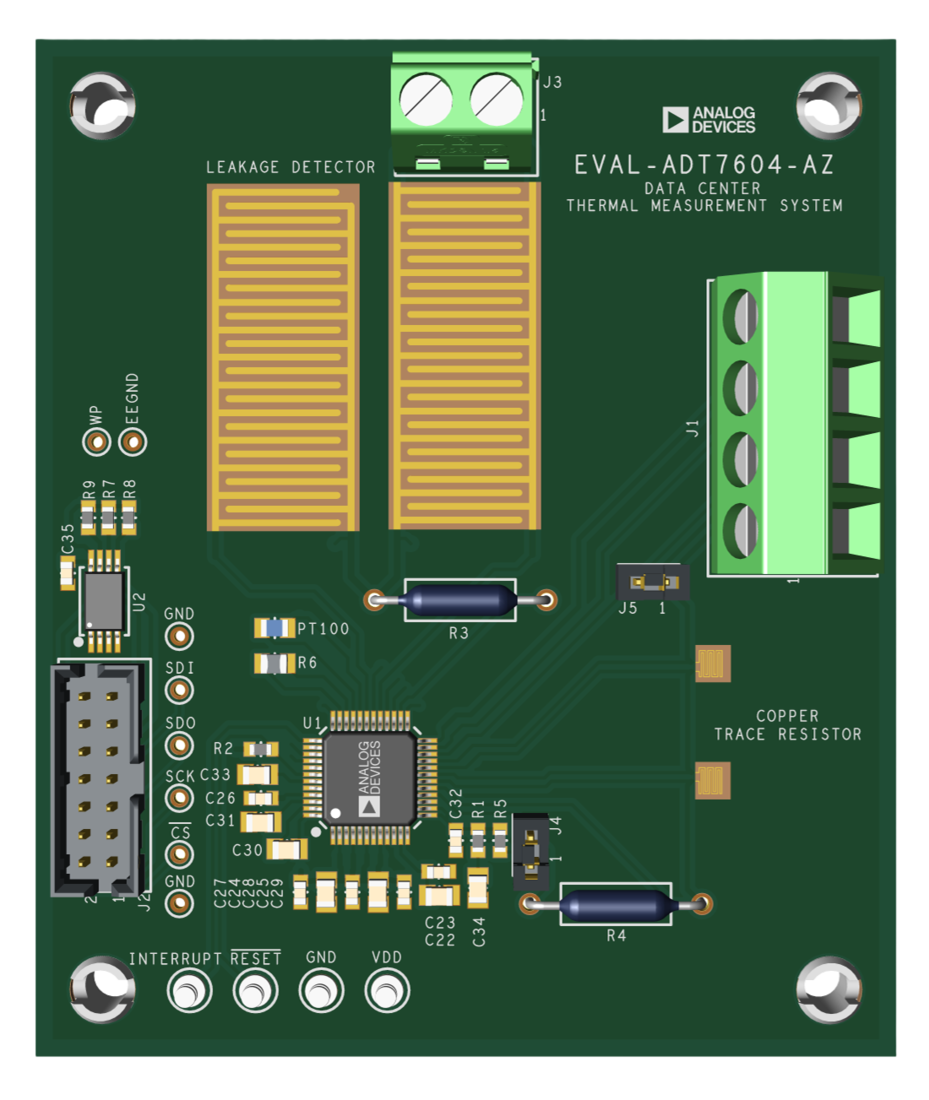

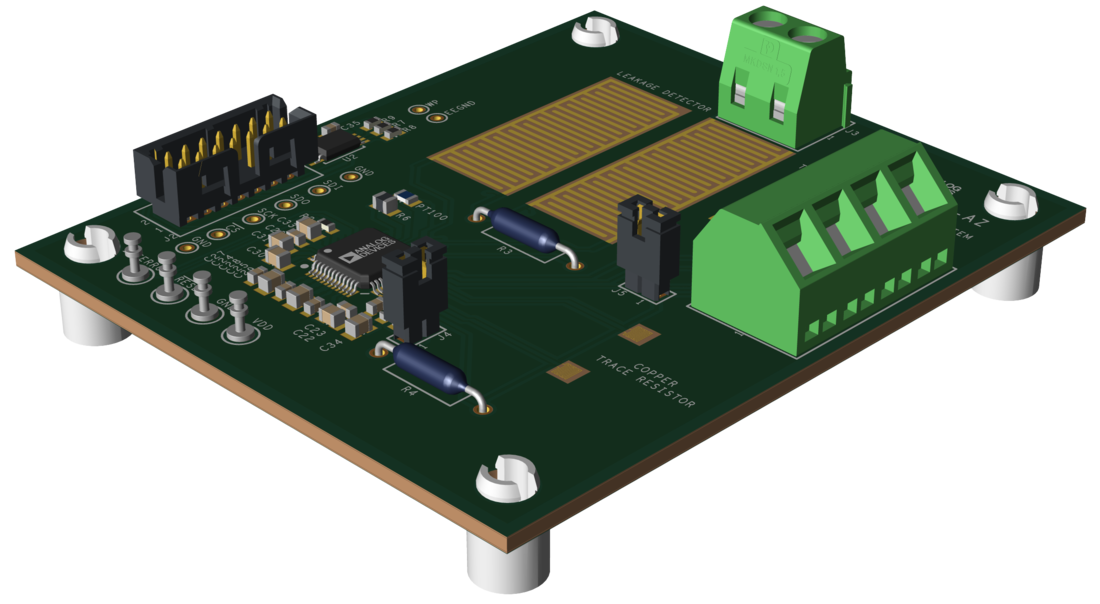

EVAL-ADT7604-AZ Evaluation Board Angle View EVAL-ADT7604-AZ Evaluation Board Top View EVAL-ADT7604-AZ Evaluation Board Bottom View
