ADSP-SC598

Arm® Cortex®-A55を統合した最大1GHzのデュアルSHARC+ DSP

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$34.10
特長

SHARC+コア・インフラストラクチャ

  • コア・クロック周波数:800MHz(最大値)または1GHz(最大値)
  • オンチップの2 x 640KBレベル1(L1)SRAMメモリ(パリティ付き)により、低遅延性能が向上
  • 32ビット、40ビット、および64ビットの浮動小数点サポート
  • 32ビットの固定小数点
  • バイト、ショート・ワード、ワード、ロング・ワードのアドレス指定

Armコア・インフラストラクチャ

  • 1.2GHz Arm Cortex-A55(Neon/FPU搭載)
  • 32kバイト/32kバイトのL1命令/データ・キャッシュ
  • 256kバイトのL2キャッシュ

メモリ

  • オンチップの2048KBレベル2(L2)SRAM(ECC保護付き):多くの用途で外部メモリが不要
  • 低システム消費電力用に最適化されたレベル3(L3)インターフェース:DDR3(1.35V対応DDR3Lデバイスをサポート)への16ビット・インターフェースとして機能

16ビットDDR/DDR3Lメモリ・コントローラ

  • 1.35V対応DDR3L

高度なハードウェア・アクセラレータ

  • 強化されたFIR(有限インパルス応答)/IIR(無限インパルス応答)オフロード・エンジンがコア・クロック周波数で動作し、処理能力を更に向上
  • OTPを使用するセキュリティ暗号エンジン

強力なDMAシステム

革新的なデジタル・オーディオ・インターフェース(DAI)に以下を搭載:

  • 8 x フルSPORTインターフェース(TDMモードとI2Sモード)
  • 2 x S/PDIF Rx/Tx、8つのASRCペア
  • 8 x 高精度クロック・ジェネレータ
  • 2 x 4チャンネルPDMマイク入力
  • 40個のバッファ

その他のペリフェラル接続/インターフェース

  • 1 x eMSI(SDIO/eMMC)
  • 2 x クワッドSPI、1 x オクタルSPI
  • MLB 3ピン/6ピン
  • 6 x I2C、3 x UART
  • 2 x リンク・ポート
  • 16 x 汎用タイマー、1 x 汎用カウンタ
  • 3 x ウォッチドッグ・タイマー
  • ePPI
  • USB 2.0 HS OTGコントローラ
  • 10/100 EMAC
  • 10/100/1000 EMAC(AVBおよび1588対応)
  • 2 x CAN FD
  • 8チャンネル12ビット・ハウスキーピングADC
  • 135本のGPIOピン、40本のDAIピン
  • サーマル・センサー

パッケージ

  • 17mm x 17mm(0.8mmピッチ)400ボールCSP_BGA

その他の機能

  • セキュリティおよび保護
    • 暗号ハードウェア・アクセラレータ
    • IP保護機能付き高速セキュア・ブート
  • 強化されたFIRおよびIIRアクセラレータ(最大1GHzで動作)
  • オートモーティブ・アプリケーション向けのAEC-Q100認証を取得
製品概要
show more Icon

最大1GHzの動作速度を誇るADSP-SC598/SC596/SC595プロセッサは、ADSP-SC59x SHARC®ファミリの製品です。これらのプロセッサは、ADSP-SC594/SC592/SC591と同じデュアルSHARC+® DSPコア・アーキテクチャを採用しており、統合されたArmコアは、最大1.2GHzで動作するCortex-A55にアップグレードされています。FPUとNeon®のDSP拡張機能に対応したA55プロセッサは、リアルタイム処理タスクにも対応し、オーディオ・アプリケーションのタイム・クリティカルなデータに接続するためのペリフェラルを管理します。これらのインターフェースには、ギガビット・イーサネット、USB High-Speed、CAN FDのほか、柔軟で簡素化されたシステム設計のための接続オプションが豊富に用意されています。

ADSP-SC59x SHARCプロセッサは、アナログ・デバイセズのスーパー・ハーバード・アーキテクチャを特長とするデジタル・シグナル・プロセッサ(DSP)のSIMD SHARCファミリの製品です。これらの32ビット/40ビット/64ビット浮動小数点演算プロセッサは、高性能オーディオ/浮動小数点演算アプリケーション用に最適化され、大容量オンチップ・スタティック・ランダム・アクセス・メモリ(SRAM)、入出力(I/O)ボトルネックを解消する複数の内部バス、および革新的なデジタル・オーディオ・インターフェース(DAI)を内蔵しています。SHARC+コアには、以前のSHARC製品との命令セット互換性は維持しつつ、キャッシュの強化と分岐予測が新しく追加されています。

業界をリードする豊富なシステム・ペリフェラルとメモリ(データシートの表1を参照)を内蔵したSHARC+プロセッサは、縮小命令セット・コンピューティング(RISC)と同様のプログラマビリティ、マルチメディア・サポート、および最先端の信号処理を1つに統合したパッケージを必要とするアプリケーションに最適なプラットフォームです。これらのアプリケーションは、オートモーティブ、プロフェッショナル向けオーディオ、高い浮動小数点演算性能が求められる産業用アプリケーションなど、幅広い市場を対象としています。

アプリケーション

  • オートモーティブ:
    • オーディオ・アンプ、ヘッド・ユニット、ANC/RNC、リア・シート・エンターテインメント、デジタル・コックピット、先進運転支援システム(ADAS)
  • コンスーマおよびプロフェッショナル向けオーディオ:
    • スピーカ、サウンド・バー、AVR、会議システム、ミキシング・コンソール、マイクロフォン・アレイ、ヘッドフォン

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$34.10

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADSP-SC598BBPZ10
  • HTML
  • HTML
ADSP-SC598BBPZ8
  • HTML
  • HTML
ADSP-SC598KBPZ10
  • HTML
  • HTML
ADSP-SC598KBPZ8
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

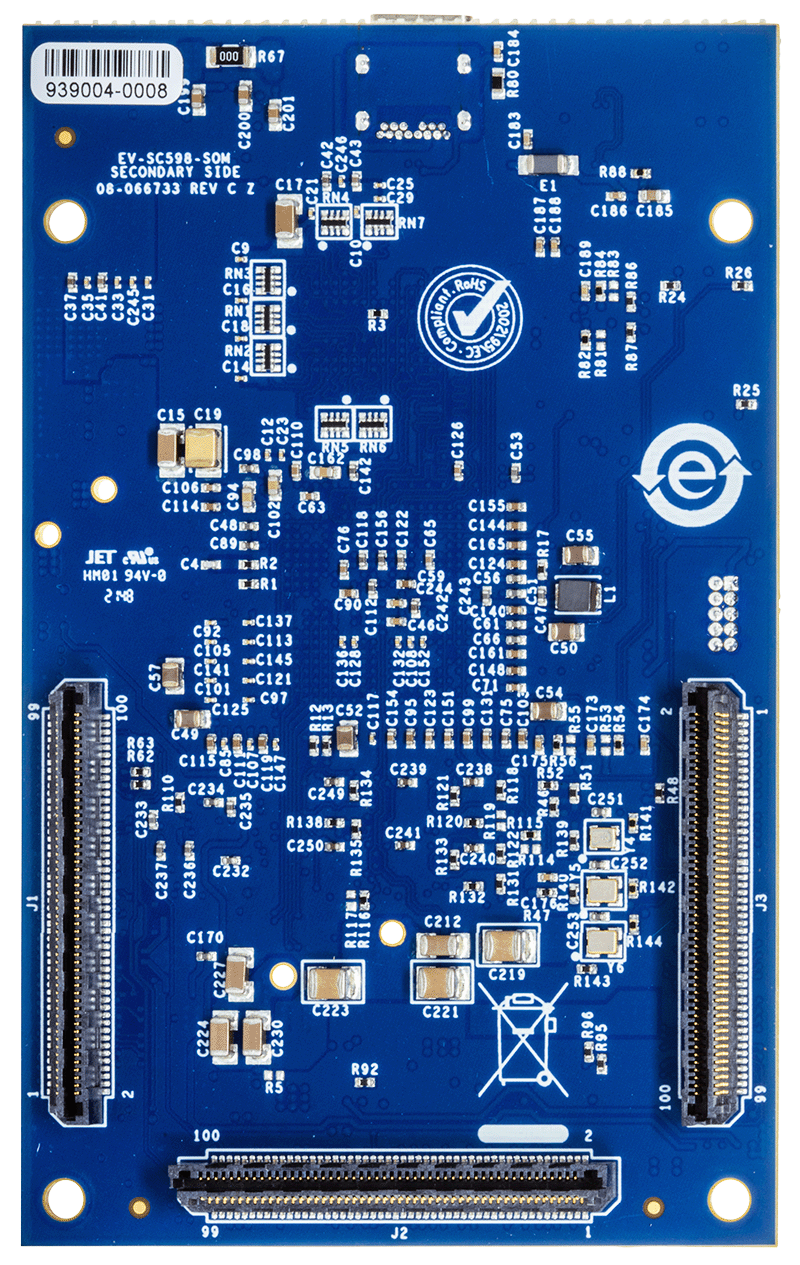

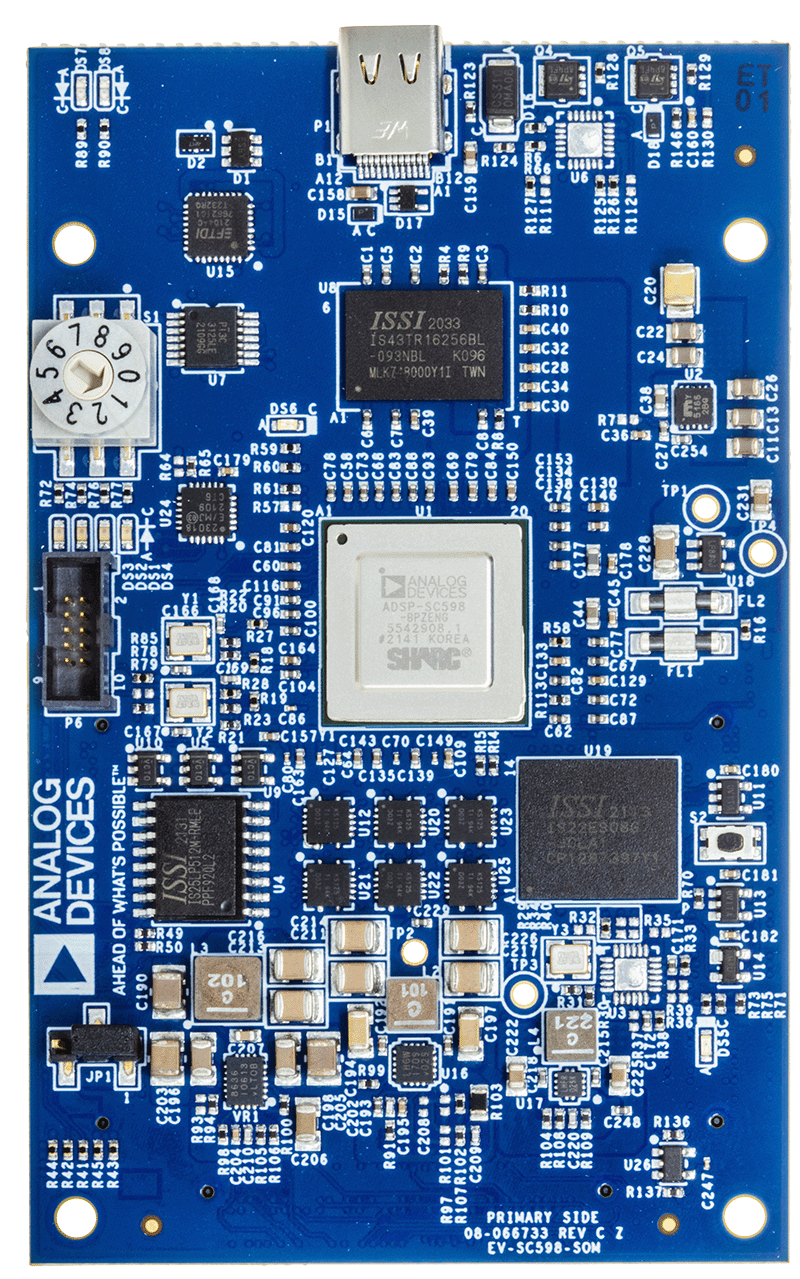

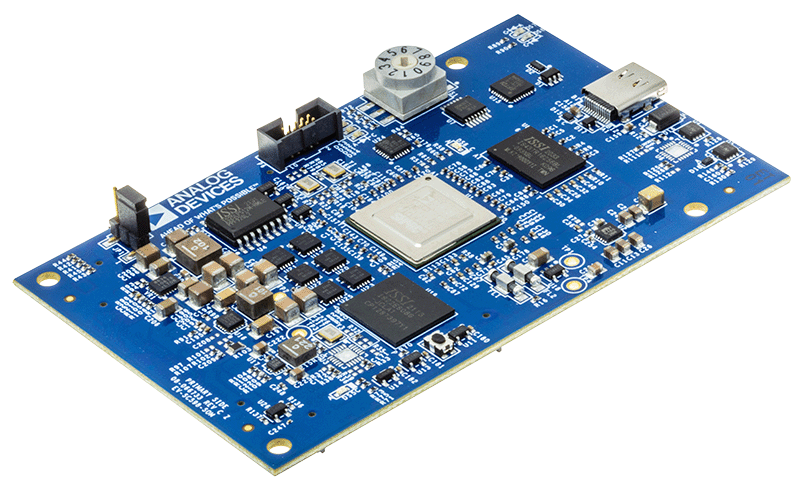

EV-SC598-SOM

System-on-Module (SOM) Board to Evaluate the ADSP-SC596/8 SHARC+® Audio Processors

zoom

EV-SC598-SOM

System-on-Module (SOM) Board to Evaluate the ADSP-SC596/8 SHARC+® Audio Processors

System-on-Module (SOM) Board to Evaluate the ADSP-SC596/8 SHARC+® Audio Processors

機能と利点

  • ADSP-SC598 Dual-SHARC+ Audio Processor w/Integrated Arm® Cortex®-A55
  • 4Gb DDR3 (933 MHz)
  • 512 Mb Quad SPI Flash Memory
  • 8 GB eMMC
  • Power Solution Based on LT Components
  • FTDI USB-to-UART
  • USB 3.0 Power Delivery
  • DDebug Interface (JTAG, Requires In-Circuit Emulator and Full CCES License)
  • SOM Interface Connector
  • CCES Kit License (When Used with Supported Carrier Board)

製品の詳細

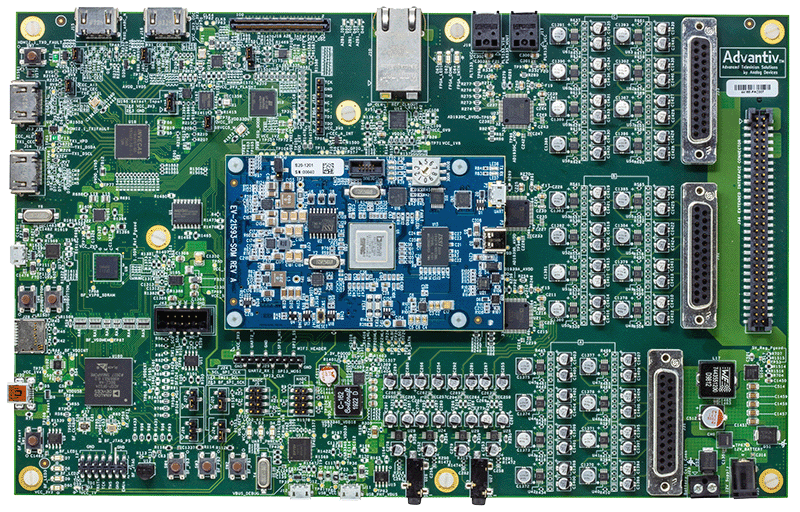

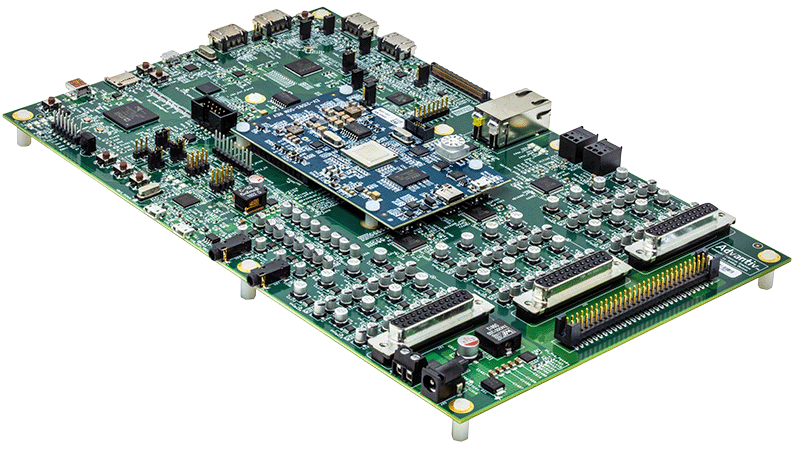

The EV-SC598-SOM enables evaluation and rapid prototyping of designs featuring the ADSP-SC59x Family (ADSP-SC596/ADSP-SC598) of SHARC audio processors. It provides an easy-to-use plug-n-play reference design with expansion capabilities to interface to custom hardware ahead of the release of the processor itself. When the EV-SC598-SOM board is plugged into the EV-SOMCRR-EZKIT or EV-SOMCRR-EZLITE carrier board, the resulting EZ-KIT® evaluation system can be used for fast and easy evaluation of the processor core and system peripherals/interfaces.

The EV-SC598-SOM enables rapid prototyping for a wide range of applications, including immersive 3D sound and personal audio zones (PAZ), automotive active and road noise cancellation (ANC/RNC), voice-based user-interfaces and in-car communications (ICC), engine sound synthesis (ESS) and electric vehicle warning sound systems (EVWSS/AVAS). Additional applications include professional audio and soundbars / home AVRs (with 3D Object and Multi-Channel Audio) and enhanced conferencing systems. ADI offers several software modules (e.g., AEC/NR, microphone beamforming, pitch shifting, harmonic generators, wave players etc.), as well as complete software solutions that can be licensed, where users can develop/evaluate their audio and voice processing applications. ADI also offers 3rd party surround sound solutions that can be licensed on ADI’s SHARC processor families. Please visit ADI’s Software Solutions page for more information.

The EV-SC598-SOM module utilizes the CrossCore® Embedded Studio (CCES) development tools to enable developers to achieve faster time to market. The development environment aids advanced application code development and debug, such as:

  • Create, compile, assemble, and link application programs written in C++, C, and assembly
  • Load, run, step, halt, and set breakpoints in application programs
  • Read and write data and program memory
  • Read and write core and peripheral registers
