ADPL40505A

新規設計に推奨

5.5V, 500mA LDO Linear Regulator with Low-Power Mode

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 1.7V to 5.5V Input Supply Range
  • 0.8V to 5.0V Output Voltage Range
  • 500mA Maximum Output Current
  • 120mV Maximum Dropout at 500mA Load (3.6VIN)
  • 20μA No-Load Supply Current in Low-Power Mode
  • 350μA Supply Current in Normal Mode
  • <1μA Shutdown Supply Current
  • 45μVRMS Output Noise, 10Hz to 100kHz
  • 60dB PSRR at 10kHz, 250mA Load Current, and 300mV Input and Output Voltage Separation
  • ±2% DC Accuracy Over Load, Line, and Temperature Variations
  • Active Discharge of 800Ω at OUT
  • Stable with 2μF (Minimum Effective) Output Capacitance
  • Programmable Soft-Start Rate
  • Overcurrent and Overtemperature Protection
  • Reverse-Current Protection
  • Power-OK Output
  • 2mm x 2mm, 8-Pin TDFN Package
  • -40°C to +125°C Operating Temperature

The ADPL40505A is a 5.5V, P-Channel Metal-Oxide Semiconductor (PMOS) Low Drop-Out (LDO) linear regulator that delivers up to 500mA load current. The ADPL40505A features a low-power mode of operation that consumes very low quiescent current from the supply.

The regulator is fully protected from damage by internal circuitry that provides programmable inrush current limiting, output overcurrent limiting, reverse current limiting, and thermal overload protection. The ADPL40505A has an 800Ω active discharge feature to quickly discharge output capacitors.

The ADPL40505A provides enhanced flexibility with an adjustable output voltage in the range of 0.8V to 5.0V by using two external feedback resistors.

The ADPL40505A is available in an 8-pin, 2mm x 2mm Thin Dual Flat No-Lead (TDFN) package.
ADPL40505A
5.5V, 500mA LDO Linear Regulator with Low-Power Mode

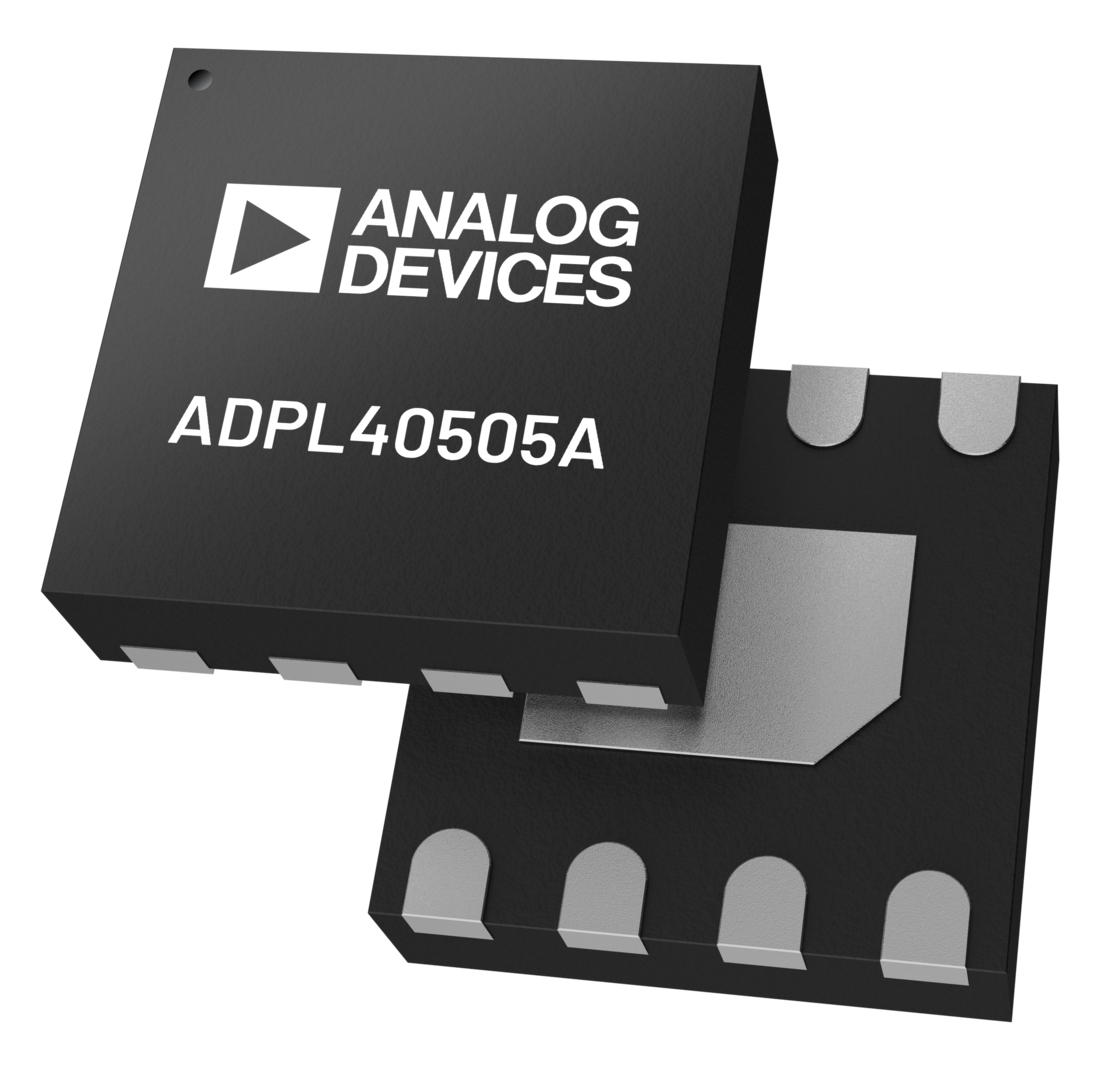

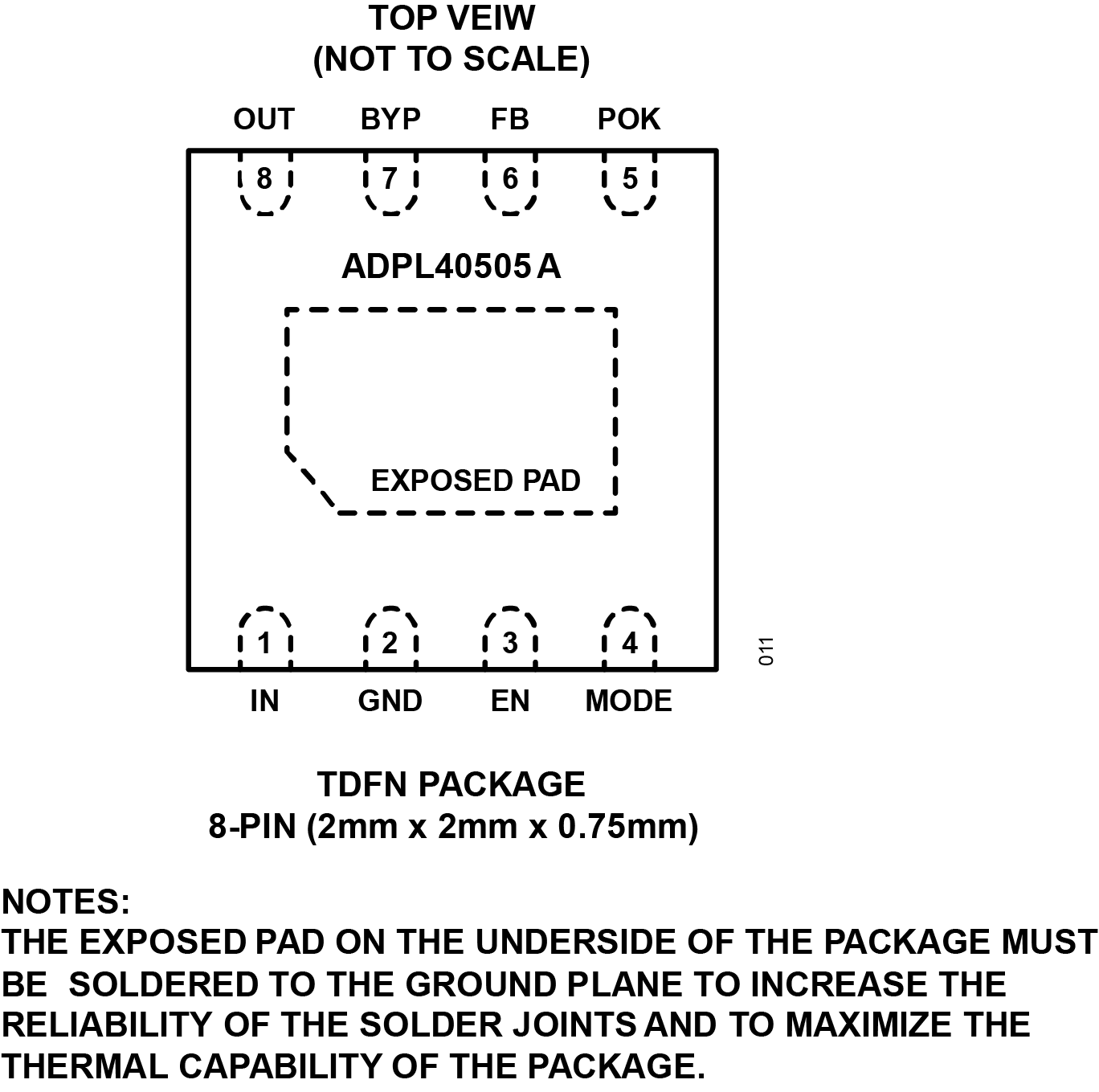

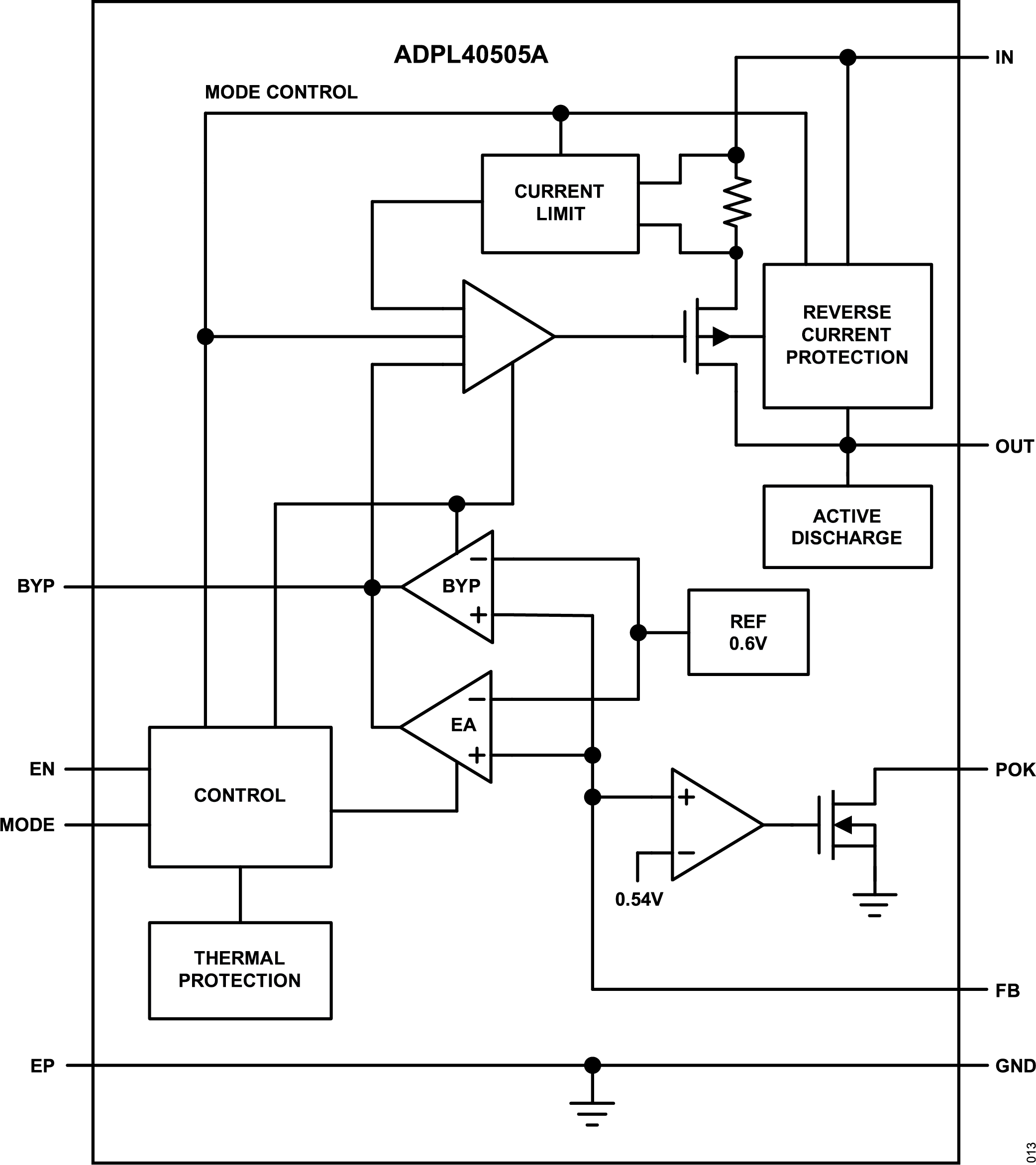

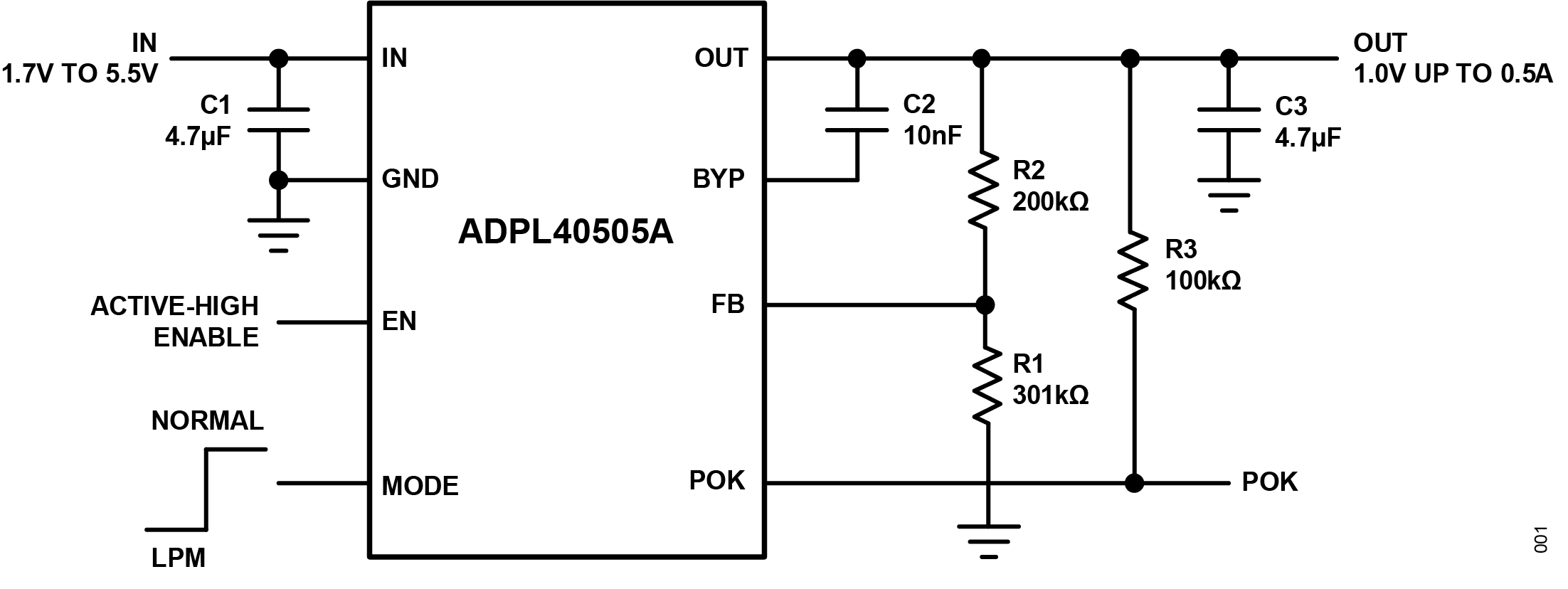

ADPL40505A Application Diagram ADPL40505A Simplified Block Diagram ADPL40505A Pin Configuration ADPL40505A Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
ADPL40505AEVKIT

Evaluates: ADPL40505A

今すぐ購入 詳細を表示

機能と利点

  • Evaluates the ADPL40505A in an 8-pin (2mm x 2mm)Thin Dual Flat No-Lead Package (TDFN) Package
  • 1.7V to 5.5V Input Supply Range
  • 0.8V to 5.0V External Feedback Resistor Configuration
  • Up to 500mA Output Current
  • Jumper-Selectable Operating Modes
  • Proven 2-Layer 1oz Copper Printed Circuit Board(PCB) Layout
  • Demonstrates Compact Solution Size
  • Fully Assembled and Tested

製品詳細

The ADPL40505A evaluation kit (EV kit) evaluates the ADPL40505A. The ADPL40505A is a P-Channel Metal-Oxide Semiconductor (PMOS) Low Drop-Out (LDO) linear regulator. The ADPL40505A EV kit operates over an input range of 1.7V to 5.5V, provides an output-voltage range from 0.8V to 5.0V, and can deliver up to 500mA of current. The EV kit comes with the ADPL40505AATA+ installed.
ADPL40505AEVKIT
Evaluates: ADPL40505A

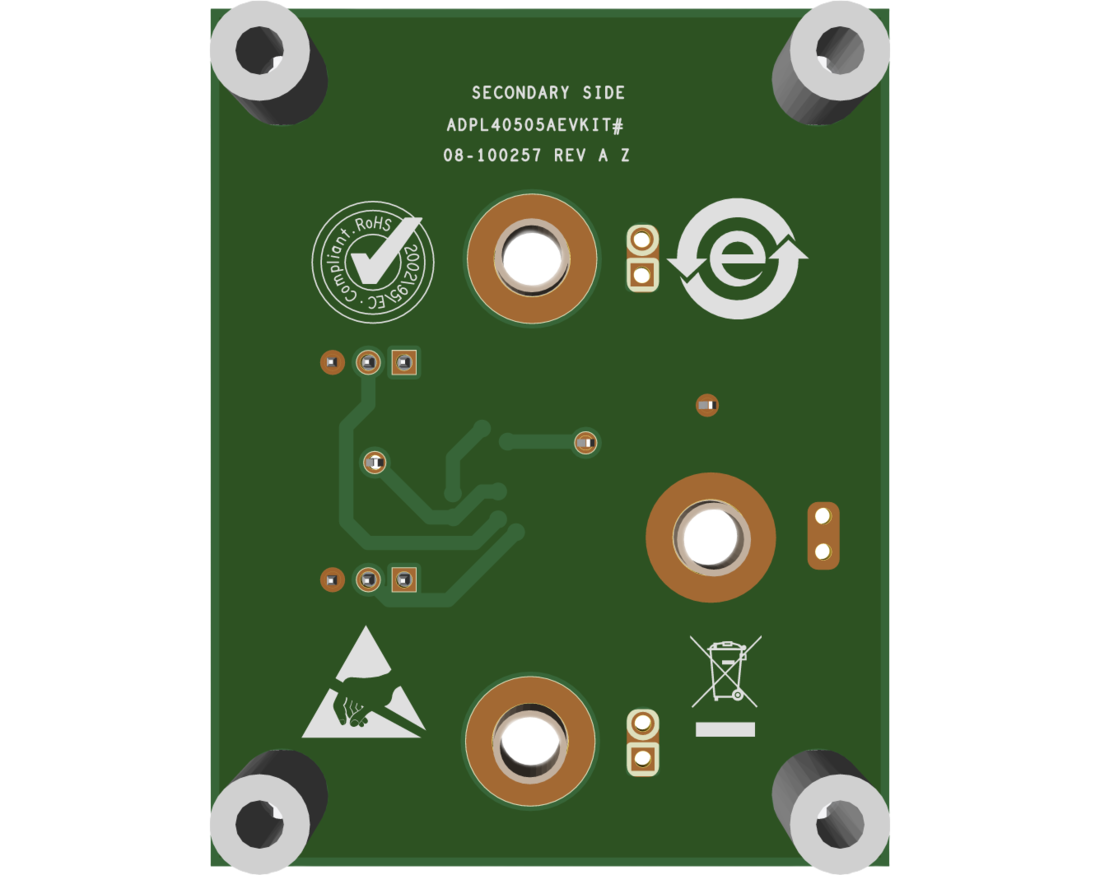

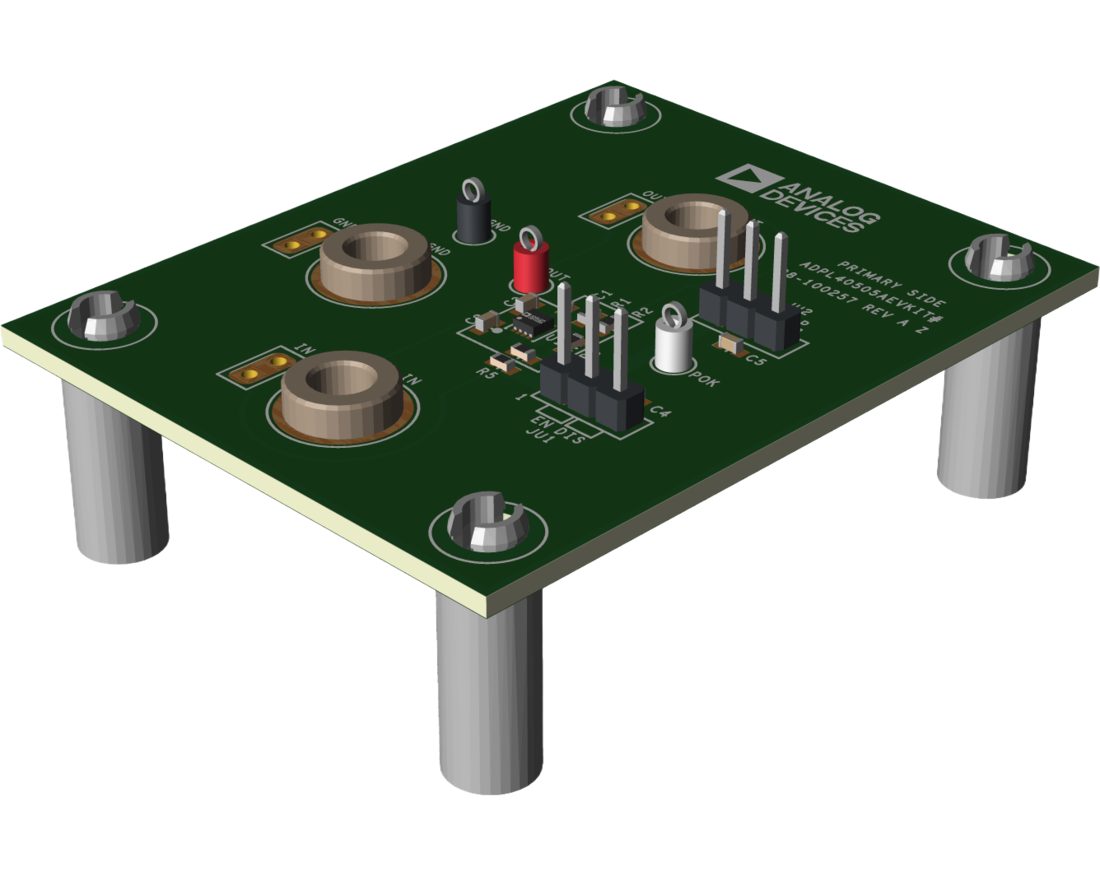

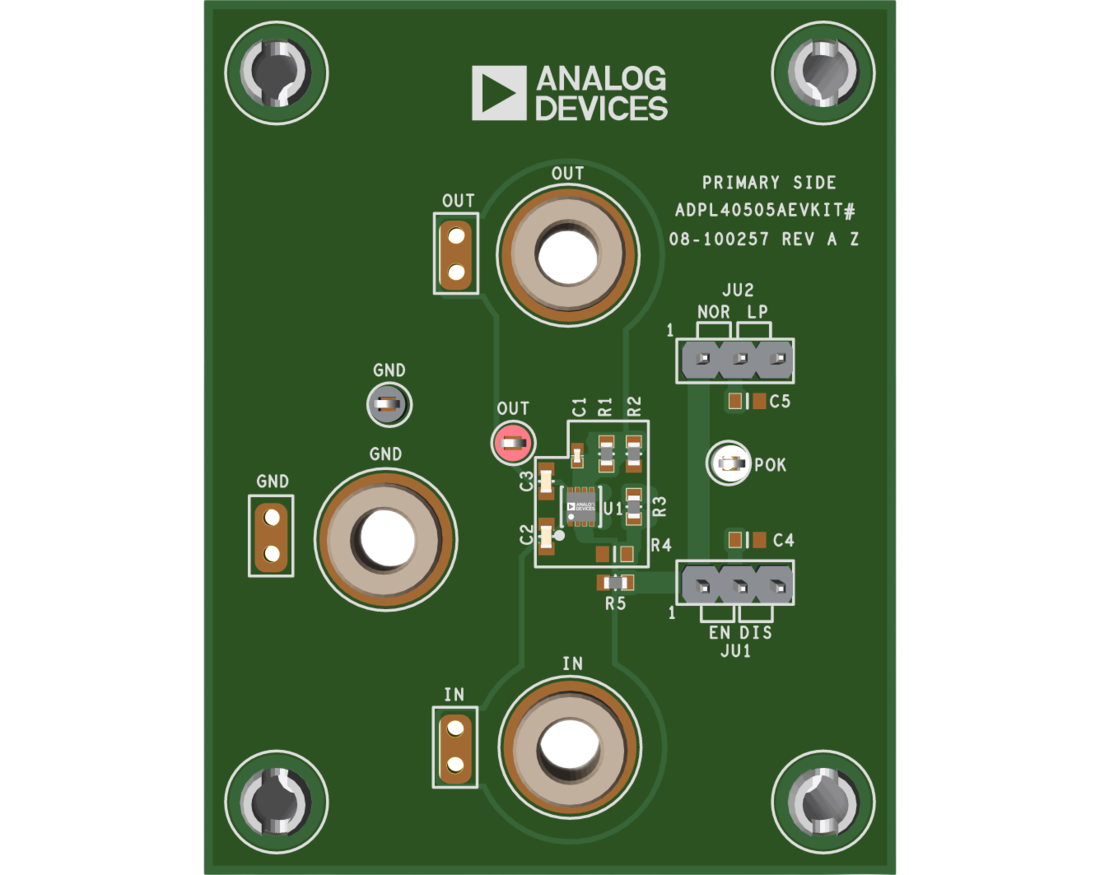

ADPL40505AEVKIT Board Photo Angle View ADPL40505AEVKIT Board Photo Top View ADPL40505AEVKIT Board Photo Bottom View
