ADPL12005

新規設計に推奨

20V、5A/6Aの完全統合型同期整流式降圧コンバータ

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 小型サイズでありながら多機能
    • 動作可能なVIN範囲：3V～20V
    • スキップ・モードでの自己消費電流：20μA
    • 電界効果トランジスタ（FET）を内蔵した同期式DC/DCコンバータ
    • 400kHzと1.5MHzの固定周波数オプション
    • 内部ソフトスタート
      • 2.5ms（400kHzの場合）
      • 3.5ms（1.5MHzの場合）
    • 設定可能な出力電圧
      • 0.8V～12V（400kHzの場合）
      • 0.8V～10V（1.5MHzの場合）
    • 3.5mm × 3.75mm、17ピンFC2QFN
    • 対称パッケージにより優れた電磁干渉（EMI）性能を実現
  • デュアルフェーズ機能
    • 高出力設計にはデュアルフェーズ構成で使用可能
    • VEAピンの共有による動的電流分担
    • 低IQでの動作が可能（デュアルフェーズ）
  • PGOODによる正確な出力電圧モニタリング
  • 強制パルス幅変調（PWM）とスキップモード動作
  • 低ドロップアウト動作
  • 過熱および短絡に対する保護
  • 動作ジャンクション温度範囲：-40°C～+150°C

ADPL12005/ADPL12006 ICは、小型の同期整流式降圧コンバータで、ハイサイド・スイッチとローサイド・スイッチが内蔵されています。これらのICは、広い入力電圧範囲（3V～20V）で最大6Aを供給するように設計されています。PGOOD信号を観察することで電圧品質をモニタリングできます。これらのICは、非常に高いデューティサイクルでのドロップアウト動作が可能なため、ファクトリ・オートメーションのアプリケーションに適しています。

ADPL12005/ADPL12006 ICでは、設定可能な出力電圧が提供されます。周波数が内部で400kHzと1.5MHzに固定されているため、外付け部品の小型化と出力リップルの低減が可能です。これらのICは軽負荷時にスキップ・モードに移行し、無負荷時は20μAの超低自己消費電流になります。この製品ファミリ（ADPL12008/ADPL12010を含む）は互いにピン互換性があり、シングルフェーズ構成で5A～10A、デュアルフェーズ構成で最大20Aを供給します。これらのデバイスはデュアルフェーズ動作用にも最適化されており、非常に高い電流分担精度を備えています。

ADPL12005/ADPL12006 ICは小型（3.5mm × 3.75mm）の17ピン・フリップチップ・クワッド・フラット・ノーリード（FC2QFN）パッケージで提供され、使用する外付け部品はごくわずかです。

アプリケーション

  • ファクトリ・オートメーション
  • ポイントオブロード
  • 分散DC電源システム
  • 通信インフラストラクチャ
  • 試験および計測
ADPL12005
20V、5A/6Aの完全統合型同期整流式降圧コンバータ

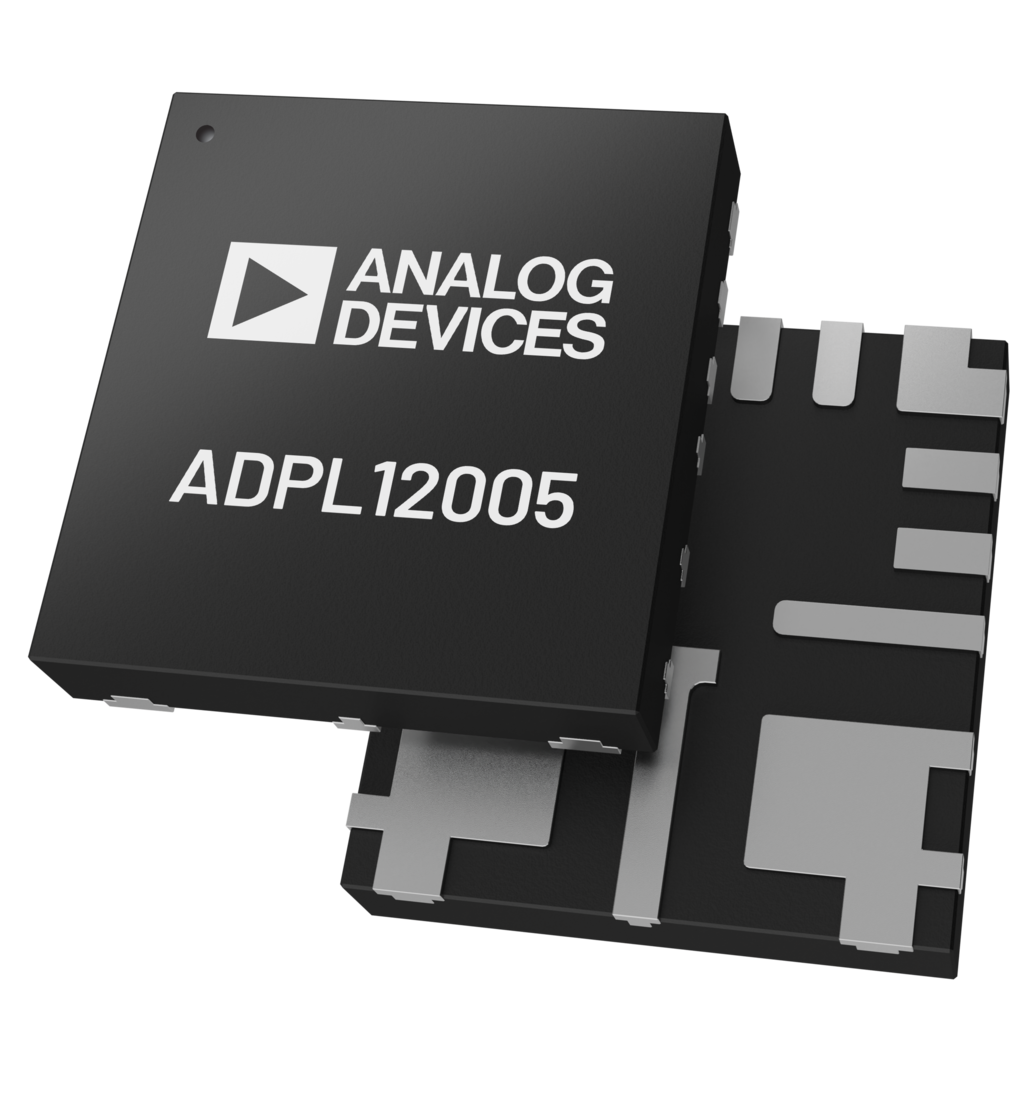

ADPl12005-ADPL12006 Simplified Block Diagram ADPl12005-ADPL12006 Typical Application Circuit Single Phase Operation ADPl12005-ADPL12006 Pin Configuration ADPL12005 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

eval board
schematic 1
schematic 2
schematic 3
ADPL12006EVKIT

評価：ADPL12005/ADPL12006

今すぐ購入 詳細を表示

機能と利点

  • 入力電源範囲：3V～20V
  • 0.8V～10Vの範囲で出力電圧を調整可能
  • 最大出力電流6Aを供給
  • 周波数同期入力
  • イネーブル入力
  • 電圧モニタリングPGOOD出力を利用可能
  • 実証済みPCBレイアウト
  • 完全実装済みおよび試験済み

製品詳細

ADPL12006評価用キット（EVキット）は、ADPL12005/ADPL12006（自己消費電流20μAの同期整流式降圧コンバータ）を評価するための実証済みの設計を提供します。標準EVキットのプリント回路基板（PCB）にはADPL12006AFOB+（1.5MHz、出力調整可能）が搭載されているほか、評価用の各種テスト・ポイントやジャンパが用意されています。EVキットの出力電圧は固定されており、最小限の部品変更で簡単に構成できます。デフォルトのEVキットは、入力電圧3V～20Vで最大6Aを供給するように設計されています。PGOOD信号を観察することで出力電圧品質をモニタリングできます。ADPL12006 EVキットは、ADPL12005およびADPL12006の全バリエーションの評価にも使用できます。
ADPL12006EVKIT
評価：ADPL12005/ADPL12006
ADPL12006EVKIT Board Photo Angle View ADPL12006EVKIT Board Photo Top View ADPL12006EVKIT Board Photo Bottom View
