EVAL-ADM2563EEBZおよびEVAL-ADM2863EEBZでは、それぞれ実効値が3kVのADM2563Eおよび5.7kVのADM2863Eの500kbps信号／電源絶縁型全二重RS-485トランシーバーを簡単かつ効率的に評価することができます。

ADM2563EおよびADM2863Eには、それぞれ絶縁型DC/DCコンバータが内蔵されているため、追加のICを必要とせずにデバイスの絶縁側に電力を供給できます。

内蔵のADP7104低ドロップアウト（LDO）レギュレータは、3.3V～20Vの入力電圧を受け取り、ADM2563EおよびADM2863EのV_CCピン向けに選択可能な3.3Vまたは5V電源への電圧を調整します。LDOレギュレータをバイパスすることで、ADM2563EおよびADM2863EのV_CCピンに直接電力を供給できます。

評価用ボードのスクリュー端子ブロックにより、ADM2563E/ADM2863Eの柔軟なV_IOロジック電源ピンに接続できます。この接続により、ADM2563E/ADM2863Eは1.7V〜5.5Vのデジタル入出力（I/O）電圧で動作し、1.8Vまたは2.5V電源を使用してノードと通信できます。また、V_IOピンはADP7104安定化電源からも供給できます。

EVAL-ADM2563EEBZおよびEVAL-ADM2863EEBZには、個々のシステムでADM2563EまたはADM2863Eを評価するためのオプションがあります。デジタル信号およびRS-485バス信号には、各評価用ボードのスクリュー端子ブロックを介して簡単にアクセスできます。各デジタル入力は、内蔵のジャンパ・オプションを介して構成されます。

別の方法を使用して、送信データ入力（TxD）信号をADM2563EまたはADM2863Eに提供できます。各評価用ボードにはLTC6900発振器が含まれており、10kHz〜250kHzの範囲内のTxDデジタル入力にクロック信号を提供するようにオプションで構成できます。信号の完全性を最適化するには、内蔵のサブミニチュア・バージョンA（SMA）コネクタを使用して、外部データ信号を接続します。

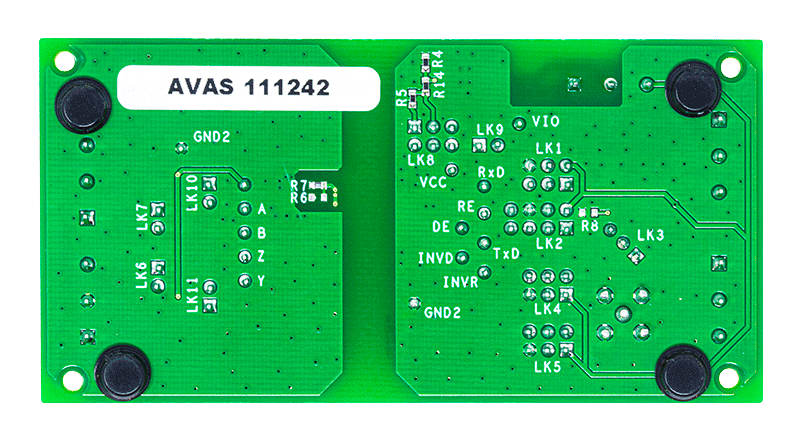

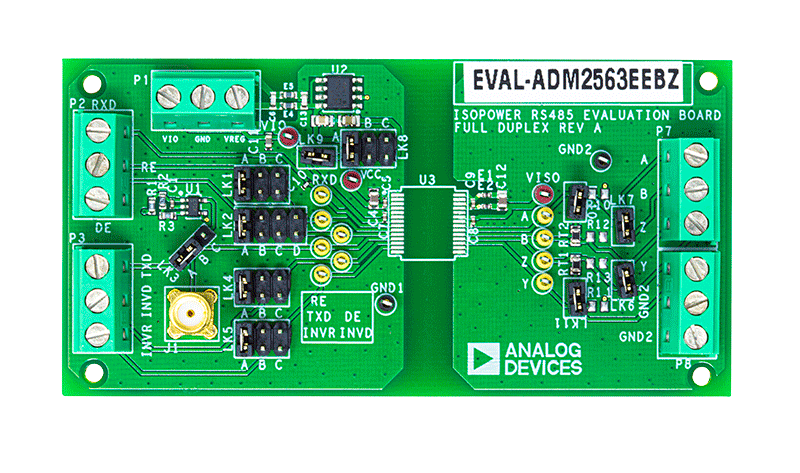

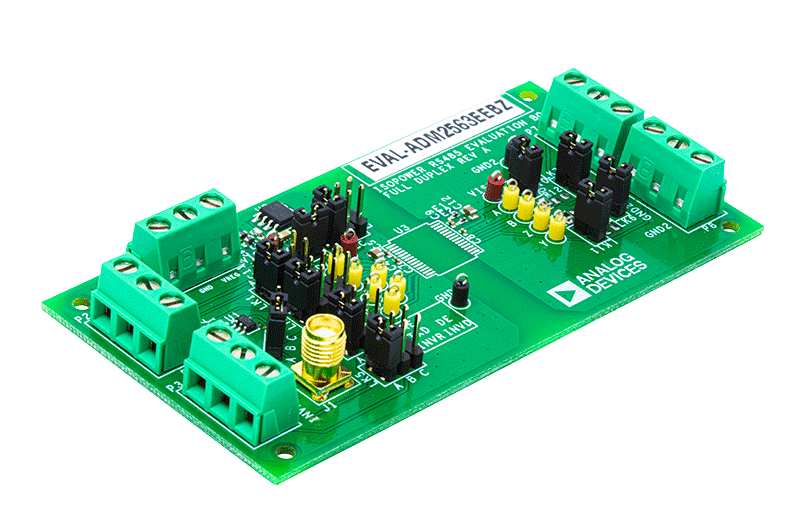

全二重絶縁型RS-485トランシーバーのEVAL-ADM2563EEBZおよびEVAL-ADM2863EEBZのフットプリントは10.15mm × 10.05mmで、28ピン、スモール・アウトライン、ワイド・ボディ、精細ピッチ（SOIC_W_FP）パッケージで提供されます。EVAL-ADM2563EEBZボードには、ADM2563E 3kV実効値、絶縁型RS-485トランシーバーが搭載されています。EVAL-ADM2863EEBZには、ADM2863E 5.7kV実効値、絶縁型RS-485トランシーバーが搭載されています。これら2つの評価用ボードの唯一の違いは、U3に搭載された絶縁型RS-485デバイスです。

ADM2563EまたはADM2863Eの詳細については、ADM2563EまたはADM2863Eのデータシートを参照してください。EVAL-ADM2563EEBZまたはEVAL-ADM2863EEBZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
