ADL8108

新規設計に推奨

温度センサーおよびイネーブル／ディスエーブル機能を内蔵した1GHz～8GHz、低ノイズ・アンプ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 正側（供給）単電源：5V、IDQ 90mA（公称）
  • RBIASドレイン電流調整端子
  • 温度センサー内蔵
  • イネーブル／ディスエーブル機能内蔵
  • ゲイン：3GHz～4.5GHzで20dB（代表値）
  • OIP3：1GHz～4.5GHzで35.5dBm（代表値）
  • ノイズ指数：3GHz～6GHzで1dB（代表値）
  • 広い動作温度範囲：-55°C～+125°C
  • RoHS準拠、3mm × 3mm、16ピン、LFCSPパッケージ

ADL8108は、1GHz～8GHzの高集積、低ノイズ・アンプ（LNA）です。オンチップの機能には、入出力ACカップリング・コンデンサ、内蔵バイアス・インダクタ、内蔵温度センサー、イネーブル／ディスエーブル・ピン（VPD）があります。

ゲイン、1dB圧縮の出力電力（OP1dB）、3次インターセプト・ポイント（OIP3）、2次インターセプト・ポイント（OIP2）、およびノイズ指数の代表値は、3GHz～4.5GHzでそれぞれ20dB、22dBm、35.5dBm、42dBm、1dBです。調整可能な公称動作電流（IDQ）は、5V電源電圧（VDD）で90mAです。3Vでの動作もサポートされています。

ADL8108は、擬似格子整合高電子移動度トランジスタ（pHEMT）プロセスで製造されます。このデバイスは、RoHS準拠の3mm x 3mm、16ピンLFCSPパッケージに収められており、広い温度範囲（-55°C～+125°C）での動作が仕様規定されています。

アプリケーション

  • 電気通信
  • 試験用計測器
  • 防衛
ADL8108
温度センサーおよびイネーブル／ディスエーブル機能を内蔵した1GHz～8GHz、低ノイズ・アンプ

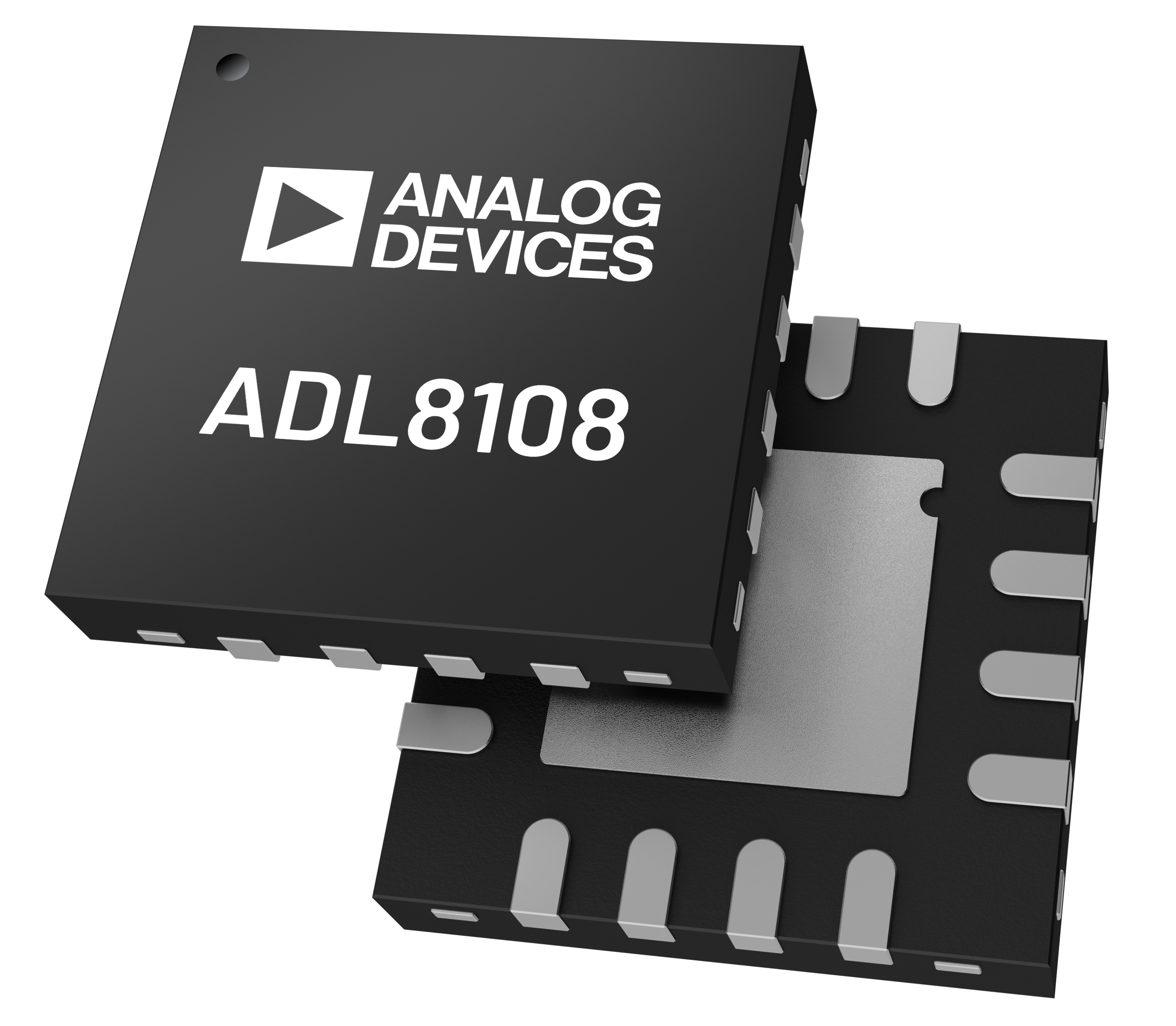

ADL8108 Chip ADL8108 Functional Block Diagram ADL8108 Circuit Diagram ADL8108 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

Sパラメータ 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADL8108

ADL8108（温度センサーとイネーブル／ディスエーブル機能を内蔵した1GHz～8GHz、低ノイズ・アンプ）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • 4レイヤ、Rogers 4350BおよびIsola 370HR評価用ボード
  • エンド起動、2.92mm RFコネクタ
  • スルー・キャリブレーション・パス（未実装）

製品詳細

ADL8108-EVALZは、厚さ10milのRogers 4350BおよびIsola 370HR、銅被覆を使用した4層のプリント回路基板（PCB）で、公称の厚さは62milです。ADL8108-EVALZのRFINポートとRFOUTポートには、2.92mmメス同軸コネクタが装着されており、それぞれのRFパターンは50Ωの特性インピーダンスを持ちます。ADL8108-EVALZには、ADL8108の動作温度−40°C～+85°Cの全範囲での使用に適した部品が搭載されています。ボード・パターン損失を補正するため、J1コネクタとJ2コネクタの間にスルー・キャリブレーション・パスが用意されています。スルー・キャリブレーション・パスを使用するには、J1およびJ2にRFコネクタを装着する必要があります。スルー・キャリブレーション・パスのパフォーマンスについては、表1と図4を参照してください。

ADL8108-EVALZのグラウンド・パスとVDDピンには、表面実装技術（SMT）テスト・ポイント・コネクタ、GND、およびVDDを介してアクセスします。RBIASピンに簡単にアクセスできるように、VRBIAS用として予備のテスト・ポイントが用意されています（テスト・ポイントの位置については図6を参照）。

ADL8108-EVALZのRFパターンは、50Ωで接地されたコプレーナ導波路です。パッケージのグラウンド・ピンと露出パッドは、グラウンド・プレーンに直接接続します。適切な電気伝導および熱伝導を確保するため、グラウンド・パドル直下の領域に特に集中させる形で、上面と底面のグラウンド・プレーンを複数のビアで接続しています。

ADL8108-EVALZの電源デカップリング・コンデンサは、デバイスの特性評価に使用される構成を表しています。

ADL8108の詳細については、ADL8108のデータシートを参照してください。ADL8108-EVALZを使用する際は、このユーザ・ガイドと併せてADL8108のデータシートも参照してください。
EVAL-ADL8108
ADL8108（温度センサーとイネーブル／ディスエーブル機能を内蔵した1GHz～8GHz、低ノイズ・アンプ）の性能評価

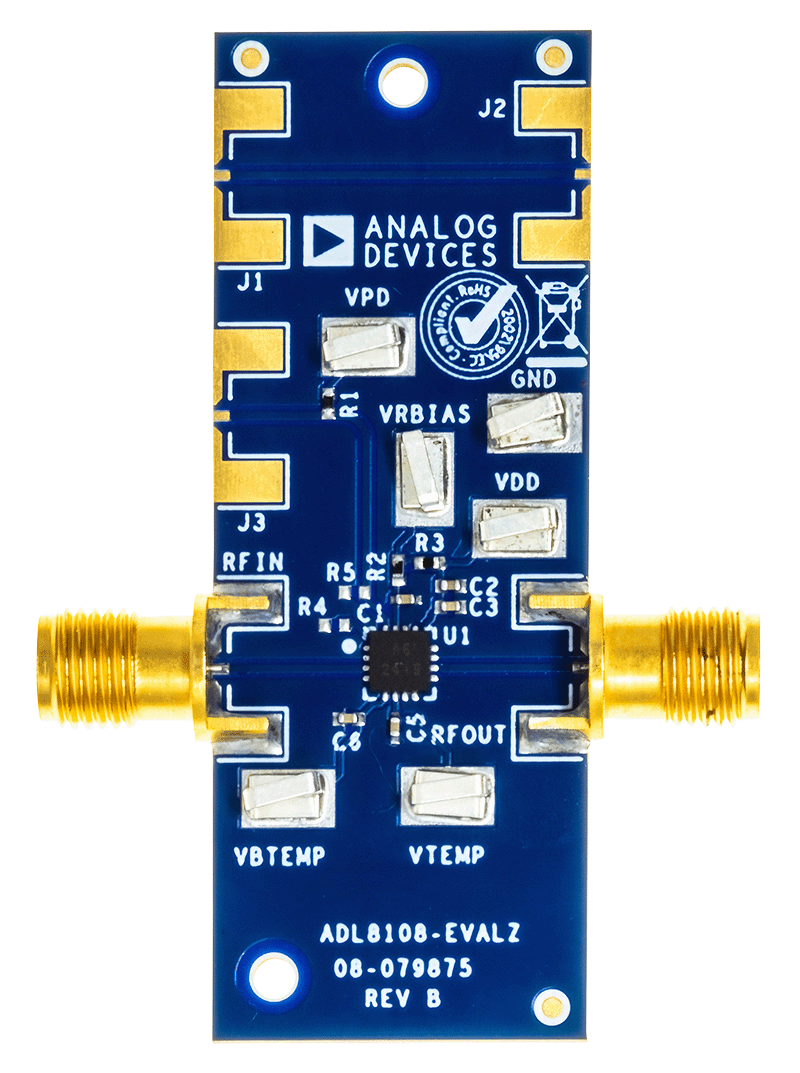

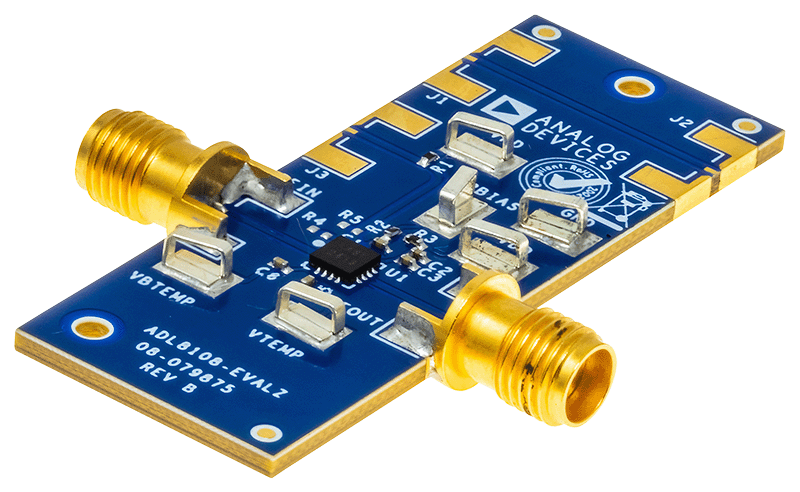

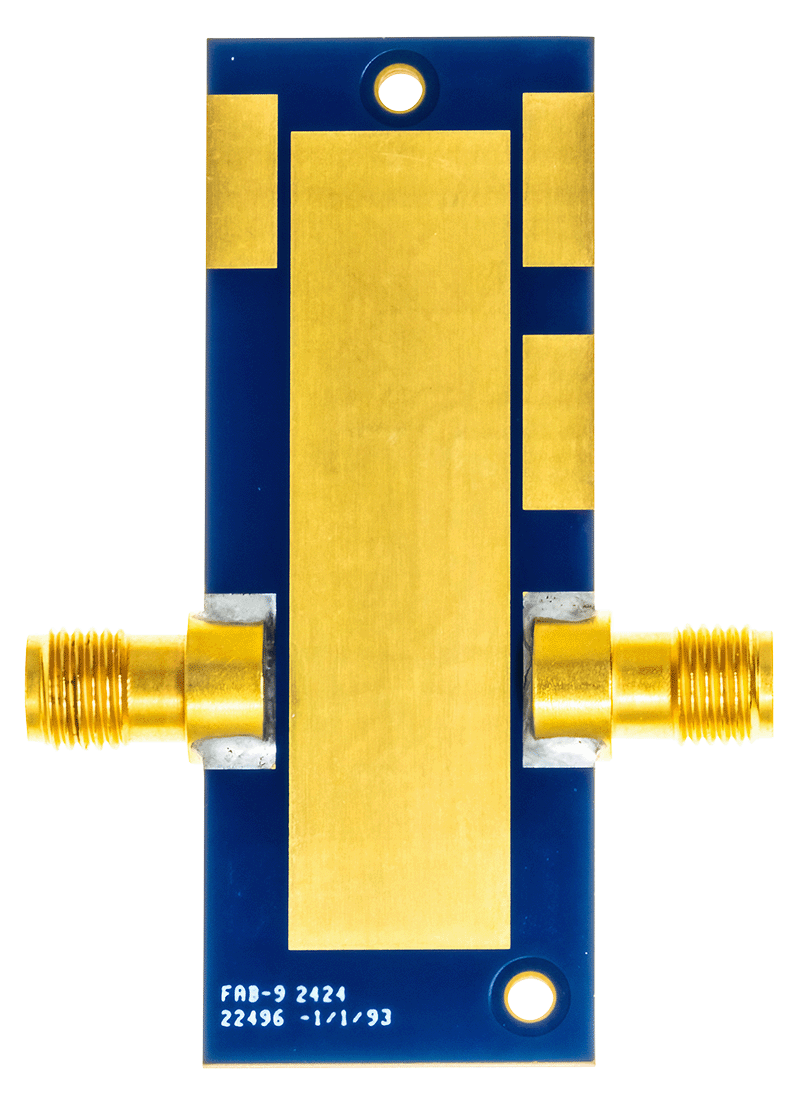

EVAL-ADL8108 Evaluation Board Photo Angle View EVAL-ADL8108 Evaluation Board Photo Top View EVAL-ADL8108 Evaluation Board Photo Bottom View
