AD7606C-18
新規設計に推奨18ビット、1MSPSバイポーラ入力の同時サンプリングADCを内蔵した8チャンネルDAS
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$30.97
製品の詳細
- 全チャンネルで1 MSPSの18ビットADC
- アナログ入力のインピーダンスが1MΩ以上の入力バッファ（RIN）
- 5Vのアナログ単電源と1.71V～5.25VのVDRIVE
- チャンネルごとに選択可能なアナログ入力範囲
- バイポーラ・シングルエンド：±12.5V、±10V、±6.25V、±5V、±2.5V
- ユニポーラ・シングルエンド：0V～12.5V、0V～10V、0V～5V
- バイポーラ差動：±20V、±12.5V、±10V、±5V
- 2つの帯域幅オプション：25kHzおよび220kHz（チャンネルあたり）
- 柔軟なデジタル・フィルタ（最大256のオーバーサンプリング比）
- 動作範囲：−40°C～+125°C
- 6kV ESDに対応した±21Vの入力クランプ保護
- AD7606B、AD7608、AD7609とピン互換
- 性能
- 93dB S/N比
- 102dB S/N比（32倍のオーバーサンプリング）
- −100dB THD
- TUE = 最大0.05%のFSR（外部リファレンス）
- ±1ppm/°Cの正および負のFS誤差ドリフト
- ±3ppm/°Cのリファレンス温度係数
AD7606C-18は、8チャンネル同時サンプリングの18ビットA/D変換データ・アクイジション・システム（DAS）です。各チャンネルにはアナログ入力クランプ保護機能、プログラマブル・ゲイン・アンプ（PGA）、ローパス・フィルタ（LPF）、18ビット逐次比較レジスタ（SAR）、A/Dコンバータ（ADC）が組み込まれています。また、柔軟なデジタル・フィルタ、ADC駆動用の低ドリフト2.5V高精度リファレンスおよびリファレンス・バッファ、柔軟なパラレル・インターフェースとシリアル・インターフェースも内蔵しています。
AD7606C-18は5V単電源で動作し、次の入力レンジに対応しており、すべてのチャンネルで、1 MSPSのスループット・レートでサンプリングを行います。
- バイポーラ・シングルエンド：±12.5V、±10V、±6.25V、±5V、±2.5V
- ユニポーラ・シングルエンド：0V～12.5V、0V～10V、0V～5V
- バイポーラ差動：±20V、±12.5V、±10V、±5V
入力クランプ保護機能により、最大±21Vの電圧に耐えることができます。単電源動作、内蔵フィルタ、高い入力インピーダンスにより、バイポーラ電源を必要とする外付けドライバ・オペアンプは不要です。低スループット・レートのアプリケーションでは、AD7606C-18の柔軟なデジタル・フィルタを使用して、ノイズ性能を改善することができます。
ハードウェア・モードのAD7606C-18は、AD7608およびAD7609と完全互換です。ソフトウェア・モードでは、以下の拡張機能を使用することができます。
- チャンネルごとに選択可能なアナログ入力レンジ（追加範囲あり）
- チャンネルごとに選択可能な高帯域幅モード（220kHz）
- 追加のオーバーサンプリングオプション（最大256のオーバーサンプリング比）
- システム・ゲイン、システム・オフセット、システム位相のキャリブレーション（チャンネルごと）
- アナログ入力オープン・サーキット検出器
- 診断用マルチプレクサ
- 各種モニタ機能（シリアル・ペリフェラル・インターフェース（SPI）の無効読出し／書込み、巡回冗長検査（CRC）、ビジー・スタック・モニタ、およびリセット検出）
このデータシートでは、RD/SCLKなどの多機能ピンについてはすべてのピン名を表記しますが、特定の機能のみが該当するような説明箇所では、SCLKピンのように1つのピン機能だけを表記しています。
アプリケーション
- 電力線のモニタリング
- 保護リレー
- 多相モータ制御
- 計測器および制御システム
- データ・アクイジション・システム
ドキュメント
データシート 2
ユーザ・ガイド 1
アプリケーション・ノート 1
技術記事 1
情報 1
よく聞かれる質問 1
ビデオ 4
デバイス・ドライバ 1
ウェブキャスト 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD7606C-18BSTZ | 64-Lead LQFP (10mm x 10mm) | ||
| AD7606C-18BSTZ-RL | 64-Lead LQFP (10mm x 10mm) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
| 該当なし | ||
|
3 10, 2021 - 21_0054 Datasheet Correction for AD7606C-18 |
||
| AD7606C-18BSTZ | 製造中 | |
| AD7606C-18BSTZ-RL | 製造中 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
AD7606B/C Device Drivers 2
デバイス・ドライバ 2
Learn how to get started with Mbed 1
Mbed is an open source, development environment for ARM microcontrollers.
Mbed サポート 3
評価用ソフトウェア 0
必要なソフトウェア／ドライバが見つかりませんか？
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| isoPower 3 | ||
| ADuM5028 | 新規設計に推奨 | 低放射の絶縁型 DC/DC コンバータ |
| ADuM5020 | 新規設計に推奨 | 低放射の 500 mW 絶縁型 DC/DC コンバータ |
| ADUM6422A | 新規設計に推奨 | DC/DCコンバータ内蔵4チャンネル・アイソレータ（2:2の方向性） |
| シリーズ電圧リファレンス 3 | ||
| LTC6655 | 製造中 | ノイズが0.25ppmの低ドリフト高精度リファレンス |
| LT6657 | 製造中 | ドリフトが1.5ppm/°Cの低ノイズ、バッファ付きリファレンス |
| ADR4525 | 製造中 | 2.5V電圧リファレンス、超低ノイズ、高精度 |
| スタンダード・デジタル･アイソレータ 1 | ||
| ADUM142E | 新規設計に推奨 |
堅牢な、クワッド・チャンネル・アイソレータ、出力イネーブルおよび2つの逆方向チャンネル内蔵 |
ツールおよびシミュレーション
IBISモデル 1
設計ツール 1
評価用キット

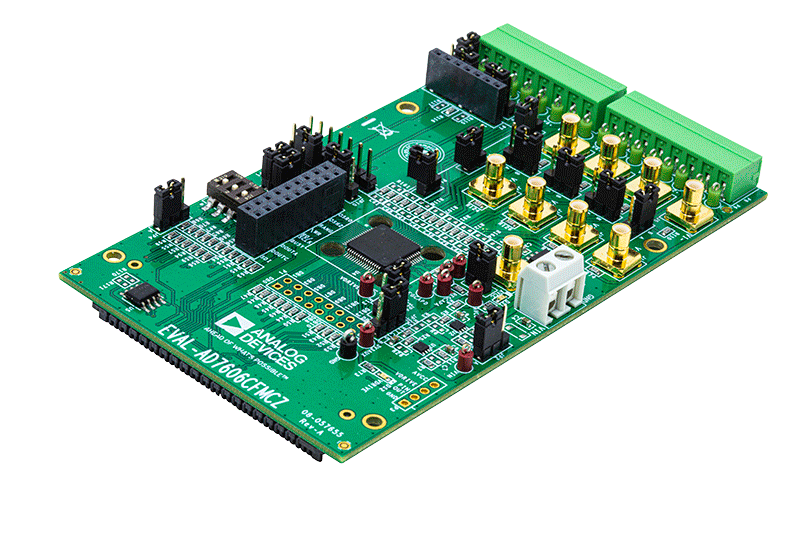

18ビット、1MSPSバイポーラ入力、同時サンプリングADC内蔵AD7606C-18 8チャンネルDASの評価
