AD4052

新規設計に推奨

コンパクト、低消費電力、16ビット、2MSPS Easy Drive SAR ADC

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 小型フットプリント、高パフォーマンス
    • INL：±0.5LSB（最大値）
    • S/N比：VREF = 3.3Vで86.1dB
    • 1MSPS時に1.35mW（サンプル・モード）
    • 1MSPS時に370μW（自律モード）
    • 待機電力：4.1μW
  • 汎用シグナル・コンディショニング統合
    • Easy Drive機能により、小型で低消費電力のアナログ・フロント・エンド設計が可能
    • 差動およびシングルエンド信号チェーンと互換性あり
    • 広いコモンモード入力範囲
  • デジタルホストのアクティビティと電力消費を最小限に抑えます
    • ウィンドウコンパレータと割り込み生成による自律サンプリング
    • 連続およびバーストサンプリングオプションを備えた平均化フィルタ
    • コンパニオンデバイスの電源サイクル同期
  • 1.8V～3.3Vロジックに対応した4線式SPI
  • 2.0mm × 2.6mm LFCSPおよび1.7mm × 2.0mm WLCSP
  • 広い動作温度範囲：−40°C～+125°C

AD4052は、精度を犠牲にすることなく低消費電力で高密度のデータ取得ソリューションを実現する、汎用性の高い16ビットの逐次比較レジスタ（SAR）アナログ・デジタル・コンバータ（ADC）です。このADCは、パフォーマンスと電力効率の独自のバランスを提供し、さらにシステムの即時のニーズに合わせて高解像度モードと低電力モードをシームレスに切り替える革新的な機能を備えています。AD4052は、バッテリ駆動のコンパクトなデータ収集およびエッジ・センシング・アプリケーションに最適です。

Easy Drive機能により、非常に効率的なアナログ・フロント・エンド（AFE）設計が可能になります。小型のサンプリング・コンデンサ（3.4pF）によって入力インピーダンスが最大化されるため、SAR ADCで通常必要とされる高帯域幅で電力を大量に消費するアンプへの依存が軽減されます。広い入力コモンモード範囲により、差動信号とシングルエンド信号の両方を本質的にサポートします。

AD4052は、パワーダウン モードと割り込み駆動型ファームウェアを備えたマイクロコントローラをサポートします。自律モードでは、デジタル・ホストがスリープ状態の間に範囲外イベントを検出できます。平均化モードでは、ホスト・プロセッサから計算負荷を軽減しながら、オンデマンドの高解像度測定が実現します。セルフタイミング・デバイス・イネーブル信号（DEV_EN）は、AFEデバイスの電源サイクルをADCサンプリングの瞬間に同期させ、システムの電力消費を最適化しながら、電源投入時の安定誤差アーティファクトを最小限に抑えます。AD4052は、電圧リファレンスの電源サイクルと、電源をADCリファレンス電圧（VREF）として使用してさらなる電力節約もサポートしています。

デバイスの設定とADCデータ・リードバックは、すべてのデータ転送で巡回冗長検査（CRC）に対応している堅牢な4線式シリアル・ペリフェラル・インターフェース（SPI）を介してサポートされます。AD4052はコンパクトなLFCSPおよびWLCSPパッケージで提供され、広い温度範囲で動作するため、様々なアプリケーションに適しています。

アプリケーション

  • バッテリ駆動のデータ収集
  • バイタルサイン監視
  • 生物学的および化学的分析
  • 地質・地震センシング
  • モーションとロボット工学
AD4052
コンパクト、低消費電力、16ビット、2MSPS Easy Drive SAR ADC
AD4052 Functional Block Diagram AD4052 Pin Configuration AD4052/AD4058 Pin Configuration AD4052 Circuit Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

Mbed サポート 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
リニア・レギュレータ 3
ADP7118
新規設計に推奨 20V、200mA、低ノイズ、CMOS LDOリニア電圧レギュレータ
ADP7112
新規設計に推奨

LDOリニア・レギュレータ、20V、200mA、ローノイズ、CMOS

ADP150
製造中 リニア・レギュレータ、150mA、超低ノイズ、CMOS
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • AD4052

IBISモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD4052-ARDZ

AD4052（コンパクト、低消費電力、16ビット、2MSPS Easy Drive SAR ADC）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • USB電源ソリューションを備えたAD4052のフル機能評価用ボード
  • SMAコネクタを介して単一の差動チャンネルとコモンモード入力が利用可能
  • SDP-K1により、そのまますぐに始められる評価エクスペリエンス
  • 時間領域と周波数領域のデータを分析、制御するためのPCソフトウェア（ACEプラグイン）
  • 他のArduinoフォームファクタコントローラボードと互換性あり

製品詳細

EVAL-AD4052-ARDZを使用すると、AD4052のパフォーマンスと機能を迅速かつ簡単に評価できます。AD4052は、コンパクトで低消費電力の16ビットEasy Drive逐次比較レジスタ（SAR）アナログ・デジタル・コンバータ（ADC）です。

EVAL-AD4052-ARDZの主なコントローラ ボードはSDP-K1です。EVAL-AD4052-ARDZは、Arduino® Uno Shieldの機械的および電気的標準に準拠しており、 SDP-K1のほか、他メーカーの各種ソフトウェア開発キットとのインターフェースが可能です。

AD4052評価ソリューションには、デバイス構成とADCデータ・キャプチャ用のAD4052産業用入出力（IIO）ファームウェア・アプリケーション・ドライバと、性能評価用のAD4052 ACEプラグイン・グラフィカル・ユーザ・インターフェース（GUI）が含まれています。
EVAL-AD4052-ARDZ
AD4052（コンパクト、低消費電力、16ビット、2MSPS Easy Drive SAR ADC）の性能評価

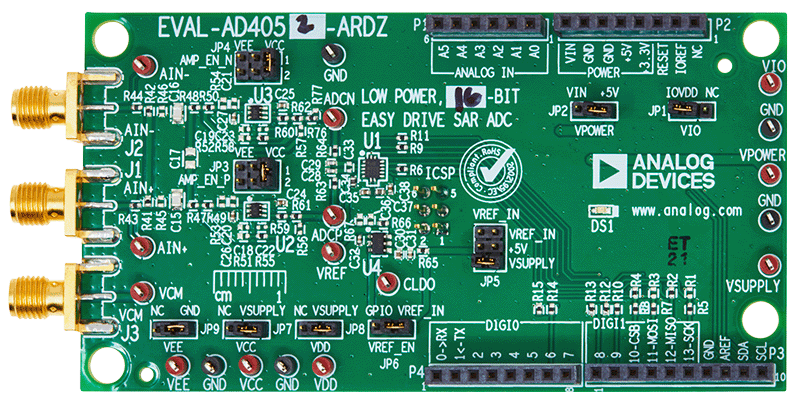

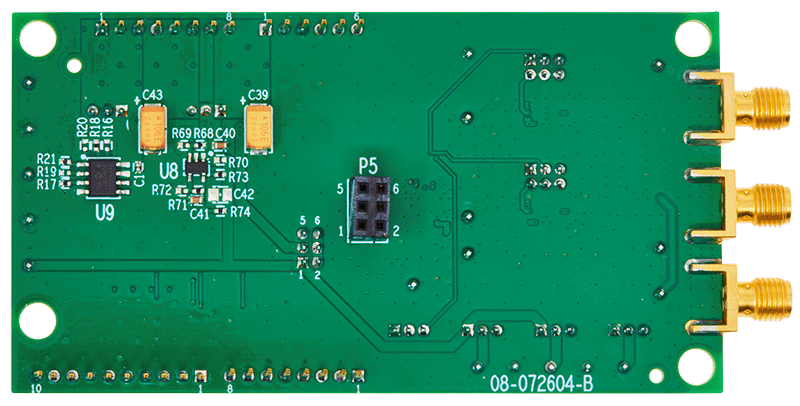

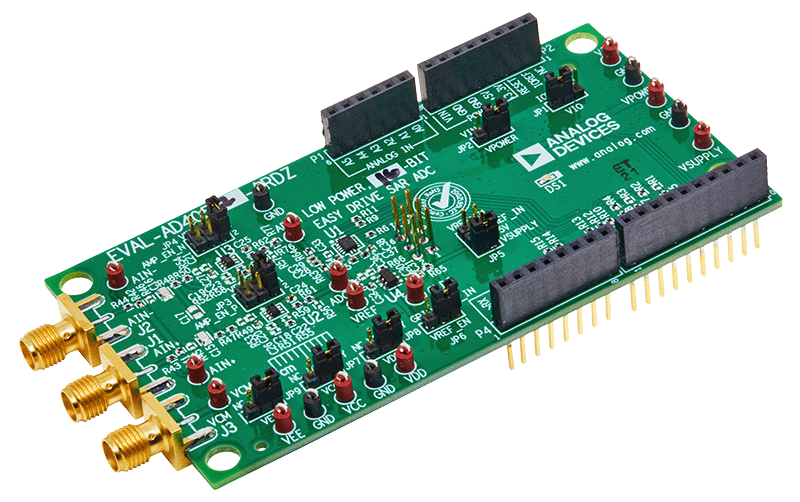

EVAL-AD4052-ARDZ Board Photo Angle View EVAL-AD4052-ARDZ Board Photo Top View EVAL-AD4052-ARDZ Board Photo Bottom View
