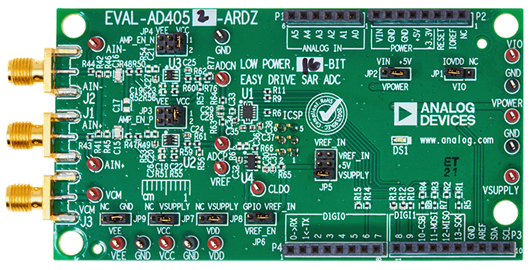

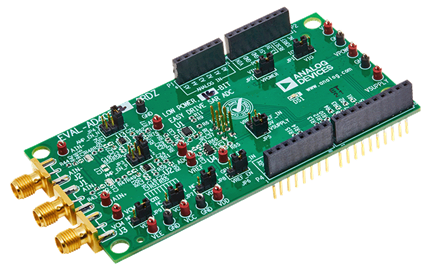

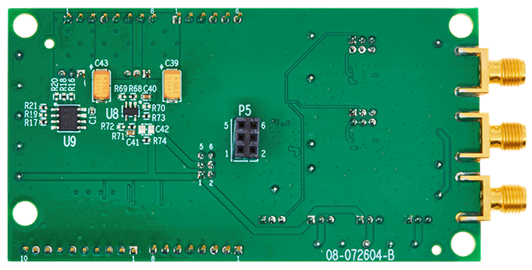

EVAL-AD4052-ARDZ
AD4052（コンパクト、低消費電力、16ビット、2MSPS Easy Drive SAR ADC）の性能評価
トップへ
製品概要
機能と利点
- USB電源ソリューションを備えたAD4052のフル機能評価用ボード
- SMAコネクタを介して単一の差動チャンネルとコモンモード入力が利用可能
- SDP-K1により、そのまますぐに始められる評価エクスペリエンス
- 時間領域と周波数領域のデータを分析、制御するためのPCソフトウェア（ACEプラグイン）
- 他のArduinoフォームファクタコントローラボードと互換性あり
製品概要
EVAL-AD4052-ARDZを使用すると、AD4052のパフォーマンスと機能を迅速かつ簡単に評価できます。AD4052は、コンパクトで低消費電力の16ビットEasy Drive逐次比較レジスタ（SAR）アナログ・デジタル・コンバータ（ADC）です。
EVAL-AD4052-ARDZの主なコントローラ ボードはSDP-K1です。EVAL-AD4052-ARDZは、Arduino® Uno Shieldの機械的および電気的標準に準拠しており、 SDP-K1のほか、他メーカーの各種ソフトウェア開発キットとのインターフェースが可能です。
AD4052評価ソリューションには、デバイス構成とADCデータ・キャプチャ用のAD4052産業用入出力（IIO）ファームウェア・アプリケーション・ドライバと、性能評価用のAD4052 ACEプラグイン・グラフィカル・ユーザ・インターフェース（GUI）が含まれています。
対象となる製品
はじめに
- Windows 7以降のオペレーティングシステムを搭載したPC
- SDP-K1コントローラボードと付属のUSBケーブル
- 高精度信号発生器（「評価用ボードのハードウェア」セクションを参照）
関連資料
-
EVAL-AD4052-ARDZ Design Support Files2024/06/03ZIP1 M
