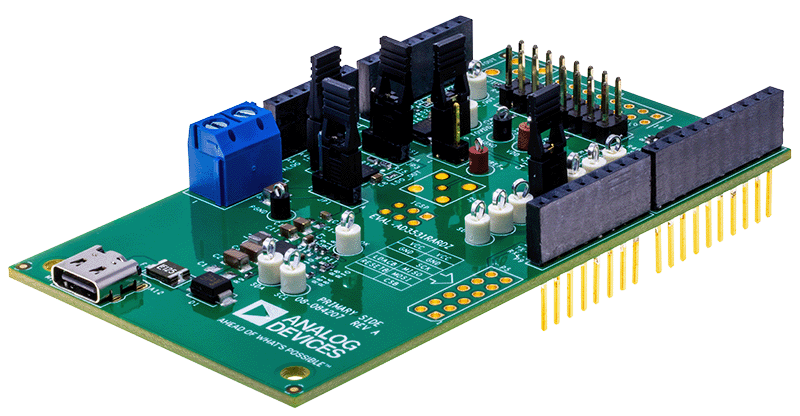

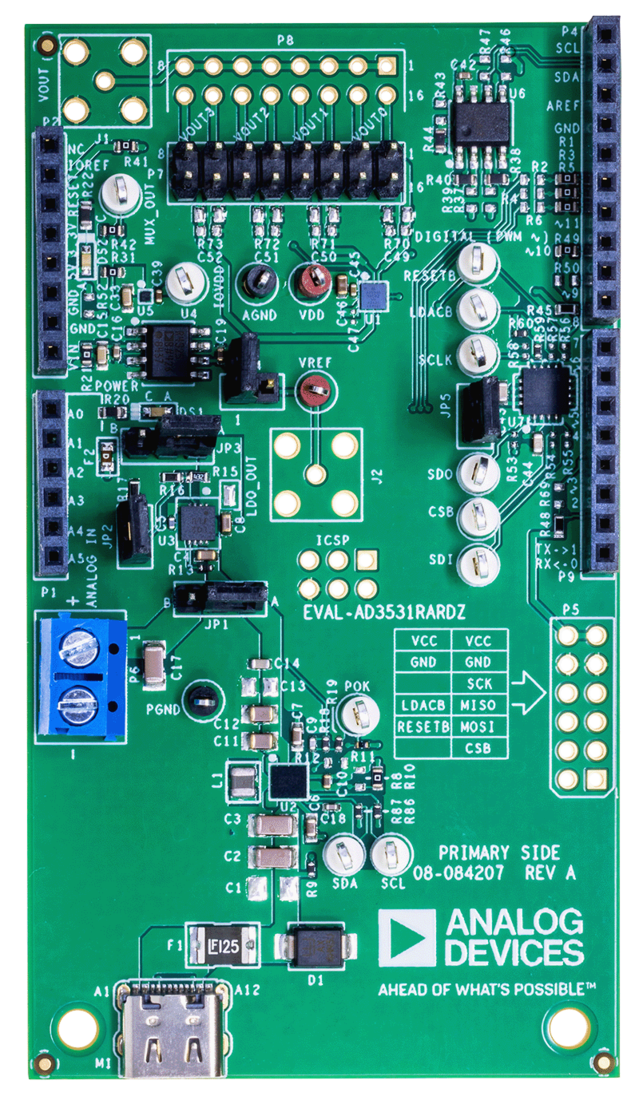

AD3531R
新規設計に推奨4チャンネル、16ビット電圧出力DAC、内蔵リファレンス、SPI
- 製品モデル
 - 1
 - 1Ku当たりの価格
 - 最低価格:$8.30

製品情報
- 16ビット分解能、±3 LSB16 INL、±1 LSB16 DNL
- TUE(総合未調整誤差):FSRの±0.22%(最大値)
 - オフセット誤差:最大±1.5mV
 - ゲイン誤差:FSRの±0.26%(最大値)
 - 100mAのソース電流を確保
 - 超低ヘッドルーム:20mA負荷で12mV
 - 2.5V内部電圧リファレンス、5ppm/°C(代表値)
 - 55nV/√Hzノイズ・スペクトル密度(外部リファレンス)

- 96nV/√Hzノイズ・スペクトル密度(外部リファレンス)
 - 出力電圧、電流、およびダイ温度のモニタ
 - 50MHz SPI書き込みおよび読み取り
 - 電源範囲:2.7V~5.5V
 - 1.2Vまたは1.8V互換デジタル・インターフェース
 - 動作温度範囲:-40°C~+125°C

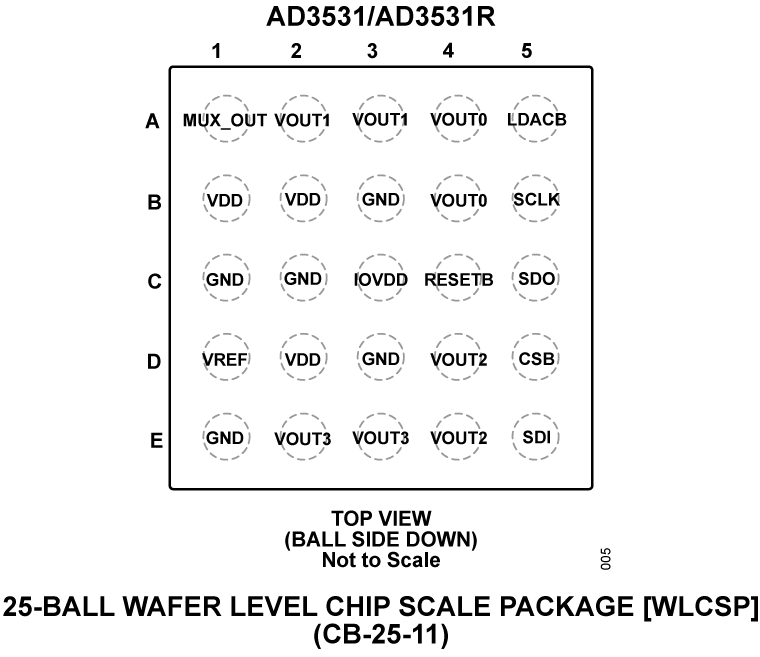

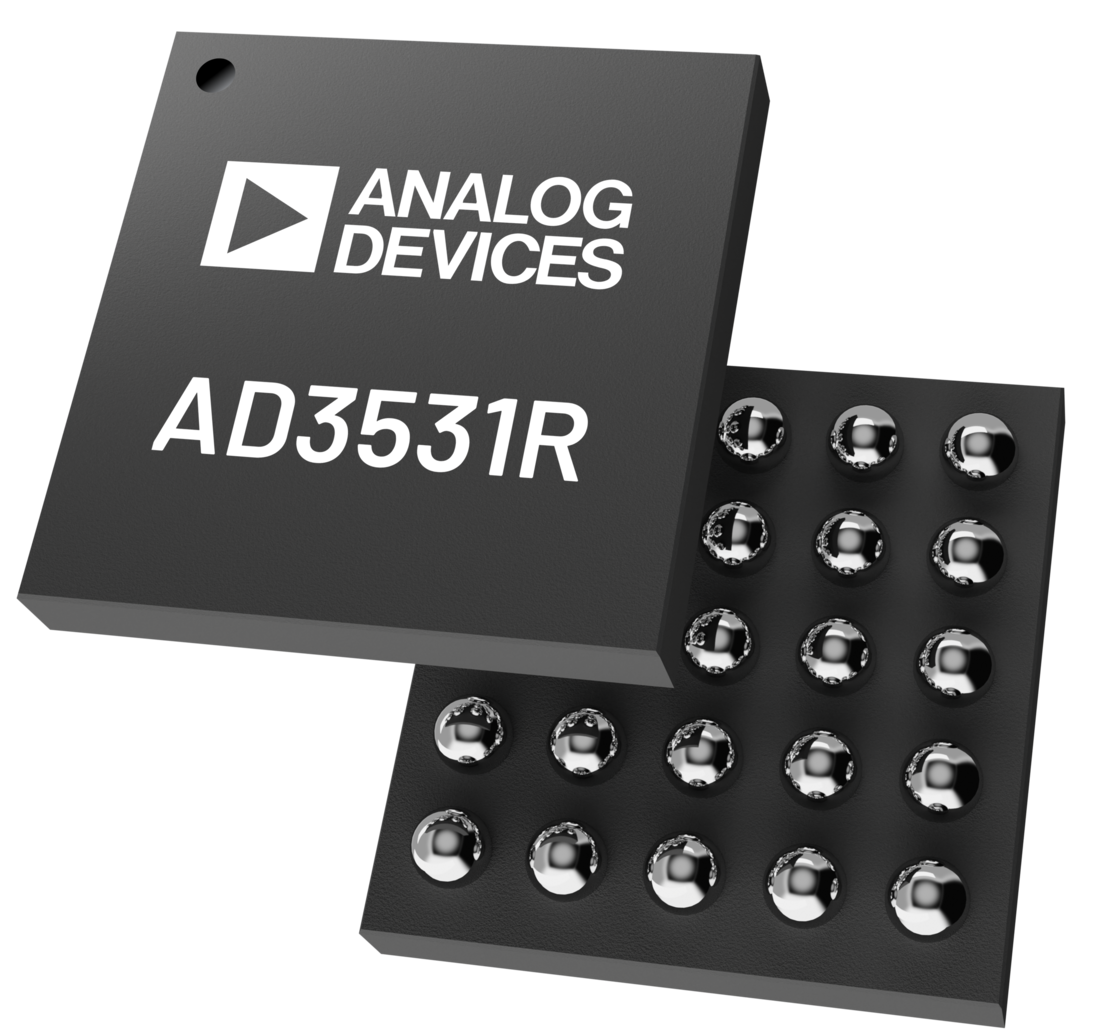

 - 小型パッケージ:2.1mm × 2.2mm、25ボールWLCSP

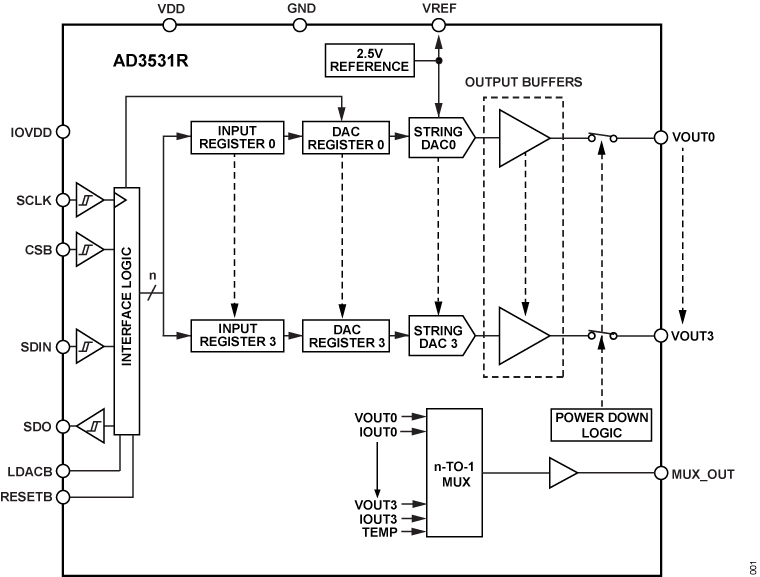

AD3531/AD3531Rは、低消費電力、4チャンネル、16ビット、バッファ付き電圧出力D/Aコンバータ(DAC)で、ソフトウェアでプログラム可能なゲイン制御機能を備えており、2.5Vのリファレンス電圧に対してフルスケール出力スパンが2.5Vまたは5Vになります。このデバイスは2.7V~5.5Vの範囲の単電源で動作し、設計によって単調性が確保されています。AD3531Rは、2.5V、5ppm/°Cの内部リファレンス(デフォルトではディスエーブル)も搭載しています。
このデバイスには、出力電圧、電流、内部ダイ温度を監視できるマルチプレクサが内蔵されています。AD3531/AD3531Rは、2.1mm × 2.2mmの25ボールWLCSPパッケージを採用しています。これらのデバイスにはパワーオン・リセット(POR)回路が組み込まれており、有効な書込みが実行されるまでの間、DACの出力をグラウンドに対して16kΩの抵抗によって維持します。これらのDACにはパワーダウン・モードも備わっており、消費電力を620μA(代表値)まで低減します。
シリアル・ペリフェラル・インターフェース(SPI)とMICROWIRE®互換4線式シリアル・インターフェースは、1.08V~1.98Vのロジック・レベルおよび最大50MHzのクロック・レートで動作します。
