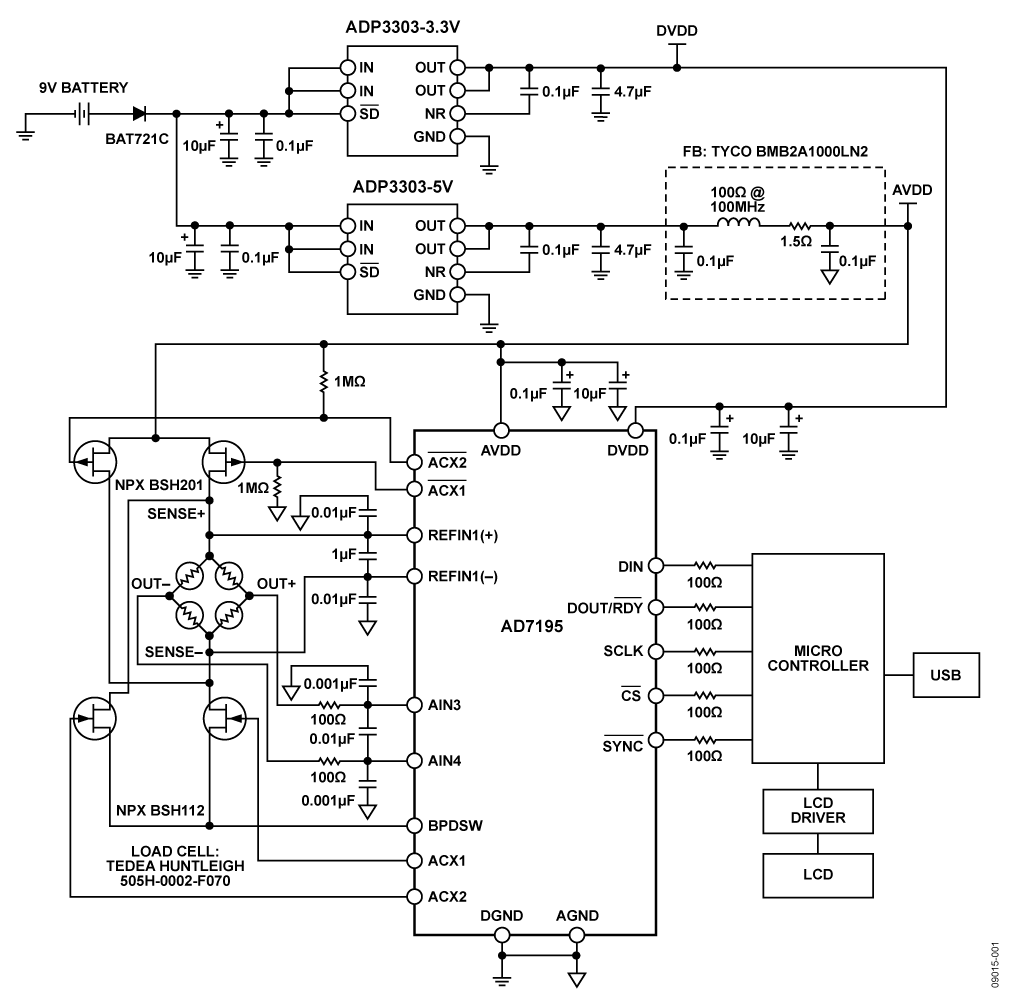

重量計

ADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550のデバイスは、高精度、低消費電力、低ノイズの電圧リファレンスであり、± 0.02%（B、CまたはDグレード）の最大初期誤差、優れた温度安定性、低出力ノイズを持っています。

このファミリーの電圧リファレンスでは、高精度用の新しいコア回路を採用し、業界をリードする温度安定性とノイズ性能を提供しています。 また、このデバイスの出力電圧熱ヒステリシスは小さく、かつ長期出力電圧ドリフトも小さいため、時間と温度変動に対するシステム精度を向上させることができます。

最大動作電流は950μAで、かつ最大300mVの低ドロップアウト電圧なので、このデバイスは携帯型装置で使用することができます。

電圧リファレンスのADR4520/ADR4525/ADR4530/ADR4533/ADR4540/ADR4550 シリーズは広範囲な出力電圧を持ち、8ピンSOICを採用し、全デバイスとも仕様は−40°C～+125°Cの拡張工業用温度範囲で規定されています

ADR4525、ADR4540、ADR4550は、温度範囲が0℃～70℃であるDグレード（8ピンLCCパッケージで提供）とCグレードでも利用可能です。ADR4525W（8ピンSOICパッケージを採用）は車載アプリケーション向けに性能評価済みです。

アプリケーション

• 高精度データ・アクイジション・システム
• 高分解能データ・コンバータ
• 高精度計測機器
• 工業用計装機器
• 医用機器
• 車載バッテリのモニタリング

AD7175-2は低ノイズ、高速セトリング時間のマルチプレクス型2/4（完全差動／擬似差動）チャンネルΣ-Δ A/Dコンバータ（ADC）で、低帯域の入力信号を対象としています。データが完全に安定する最大チャンネル・スキャン・データ・レートは50kSPS（20μs）です。出力データレートは5SPS～250kSPSの範囲です。

AD7175-2は主なアナログ／デジタル信号処理ブロックを内蔵しており、ユーザーは使用する各アナログ入力チャンネルの個別の構成を設定することができます。各機能はチャンネルごとにユーザー選択可能になっています。アナログ入力と外部リファレンス入力に内蔵されている真のレールtoレール・バッファにより高インピーダンス入力の駆動が容易になっています。高精度2.5V、低ドリフト（2ppm/℃）のバンドギャップ・リファレンス（出力バッファ付き）を内蔵し、組込み機能が追加されているので、外付け部品数が削減されます。

デジタル・フィルタにより27.27SPSの出力データ・レートにおいて50Hzおよび60Hzの同時除去が可能です。ユーザーはアプリケーションの中の各チャンネルの要求に応じて、それぞれ異なるフィルタ・オプションを切り替えることができます。ADCは選択した各チャンネルを通して自動的に切り替えます。さらにデジタル処理機能にはチャンネルごとに調整可能なオフセット調整レジスタ、ゲイン調整用レジスタがあります。

デバイスは電源AVDD1＝5VあるいはAVDD1/AVSS＝±2.5Vと電源AVDD2/IOVDD＝2V～5Vで動作します。規定の動作温度範囲は－40℃～＋105℃です。AD7175-2は24ピンTSSOPパッケージを採用しています。

アプリケーション

• プロセス・コントロール：PLC/DCSモジュール
  温度計測および圧力計測
• 医療および科学技術のマルチチャンネル計測
• クロマトグラフィ

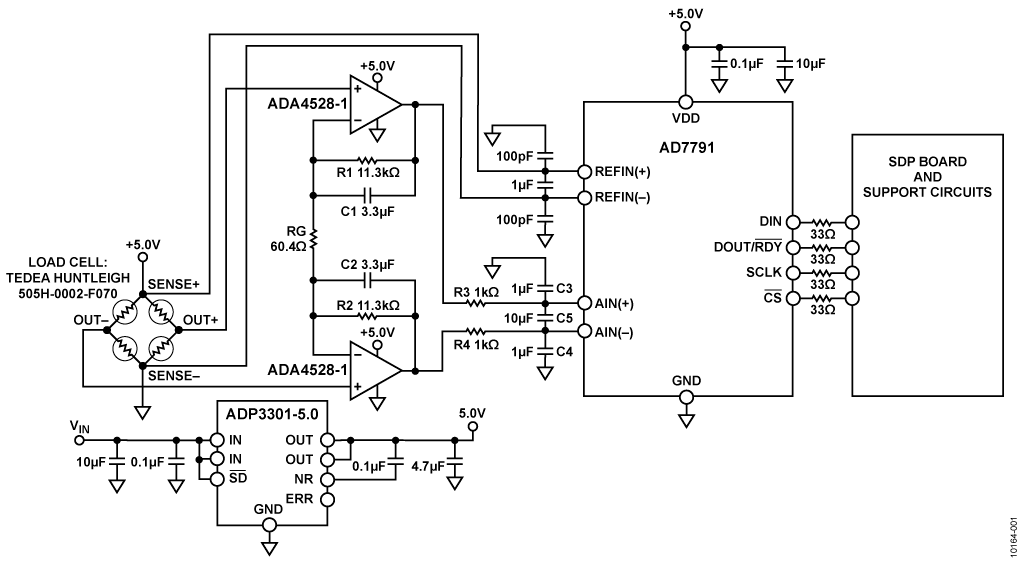

図1の回路は、高精度重量計の信号処理システムです。回路は低消費電力、バッファ付き24ビットΣ-ΔADコンバータAD7791と2個の外付けゼロ・ドリフト・アンプADA4528-1を使用します。このソリューションは単電源で高DCゲインが可能です。ロードセルからの低レベル信号を増幅するために前段に超低ノイズ、低オフセット電圧、低ドリフトのアンプを使用します。この回路の場合フルスケール出力10mVのロードセルに対して、ノイズフリー・コード分解能は15.3ビットになります。

この回路は顧客向け低レベル信号処理フロント・エンドの設計に対して高い柔軟性があり、ユーザーはセンサー/アンプ/コンバータの組み合わせ回路全体の伝達関数を容易に最適化できる能力が得られます。AD7791は9.5 Hz ～ 120 Hzの出力データ範囲全体に渡って優れた性能を保つので、各種の低速で動作する重量計アプリケーションに使用する事ができます。

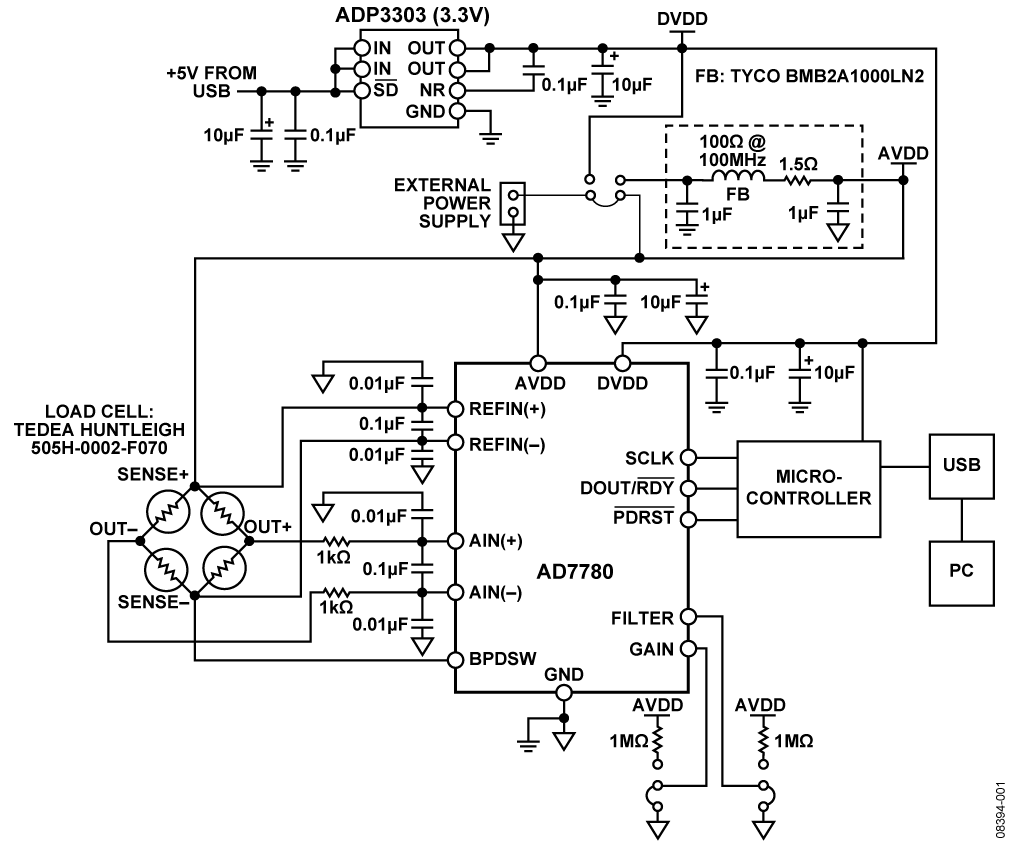

この回路は、AD7780を使った重量計システムです。AD7780は、ピン・プログラマブル、低消費、低ドリフトの24ビットΣΔ型A/Dコンバータで、PGA（プログラマブル・ゲイン・アンプ）および内部クロックを内蔵しています。したがって、このデバイスには、システムのほとんどの構成要素がチップ上に含まれていますので、重量計の設計を簡素化できます。このデバイスはわずか330μA（typ）しか消費しませんので、低パワーあるいはバッテリ・アプリケーションに最適といえます。またAD7780はパワーダウン・モードを備えているため、ブリッジ・センサーへのパワーを切断したり、AD7780が変換していないときにパワーダウンにして、バッテリ寿命の長期化を図ることができます。

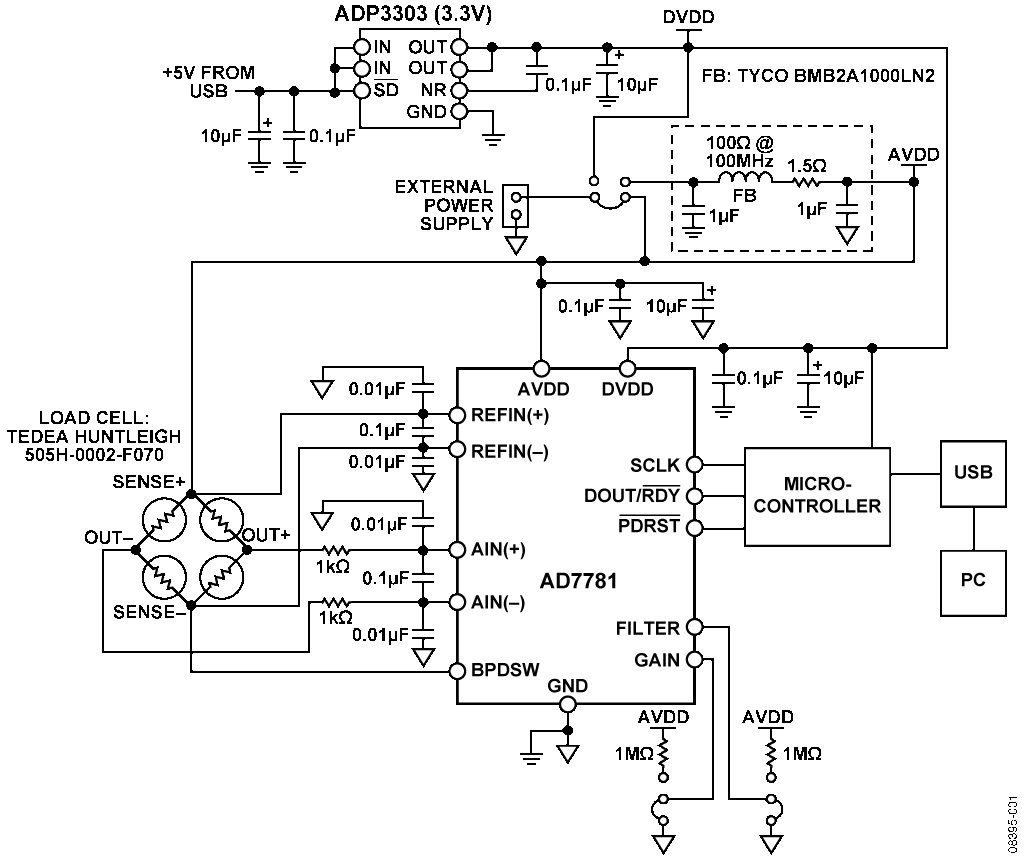

この回路は、AD7781を使った重量計システムです。AD7781は、ピン・プログラマブル、低消費、低ドリフトの20ビットΣΔ型A/Dコンバータで、PGA（プログラマブル・ゲイン・アンプ）および内部クロックを内蔵しています。したがって、このデバイスには、システムのほとんどの構成要素がチップ上に含まれていますので、重量計の設計を簡素化できます。このデバイスはわずか330μA（typ）しか消費しませんので、低パワーあるいはバッテリ・アプリケーションに最適といえます。またAD7781はパワーダウン・モードを備えているため、ブリッジ・センサーへのパワーを切断したり、AD7781が変換していないときにパワーダウンして、バッテリ寿命の長期化を図ることができます。

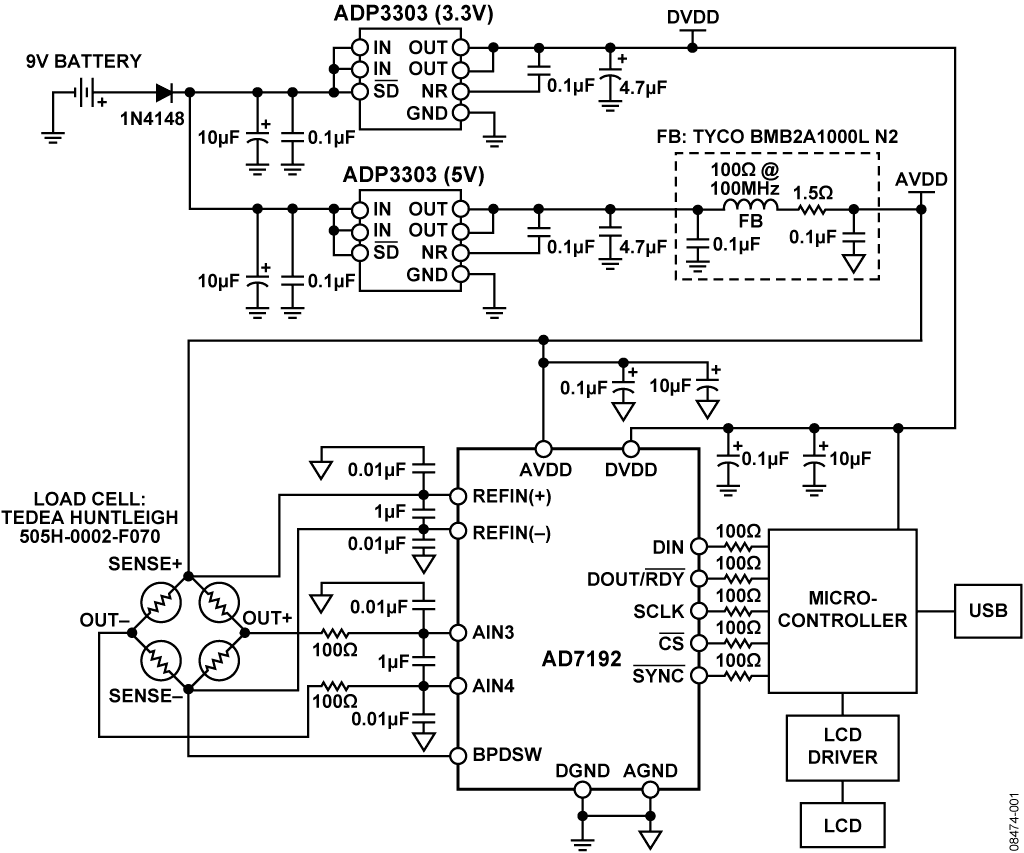

This circuit is a weigh scale system that uses the AD7192. The AD7192 is an ultralow noise, low drift, 24-bit Σ-Δ converter that includes a PGA. Therefore, the device simplifies the weigh scale design because most of the system building blocks are included on chip. Since the part operates with an output data rate from 4.7 Hz to 4.8 kHz and maintains good performance over the complete output data rate range, this allows the part to be used in weigh scale systems that operate at low speeds along with higher speed weigh scale systems, such as hopper scales.

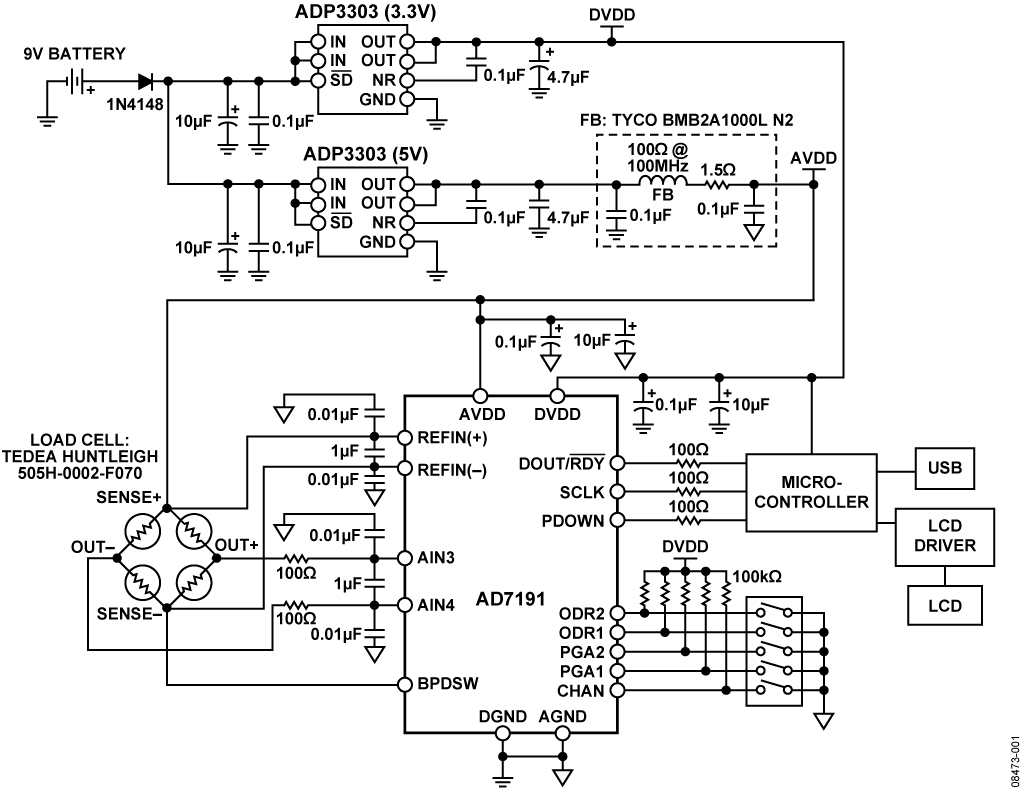

This circuit is a weigh scale system that uses the AD7191. The AD7191 is a pin programmable, low noise, low drift, 24-bit Σ-Δ converter that includes a PGA and uses an internal clock. Therefore, the device simplifies the weigh scale design because most of the system building blocks are included on chip. The device has four output data rates and four gain settings that are selected using dedicated pins. This simplifies the interface to the ADC.

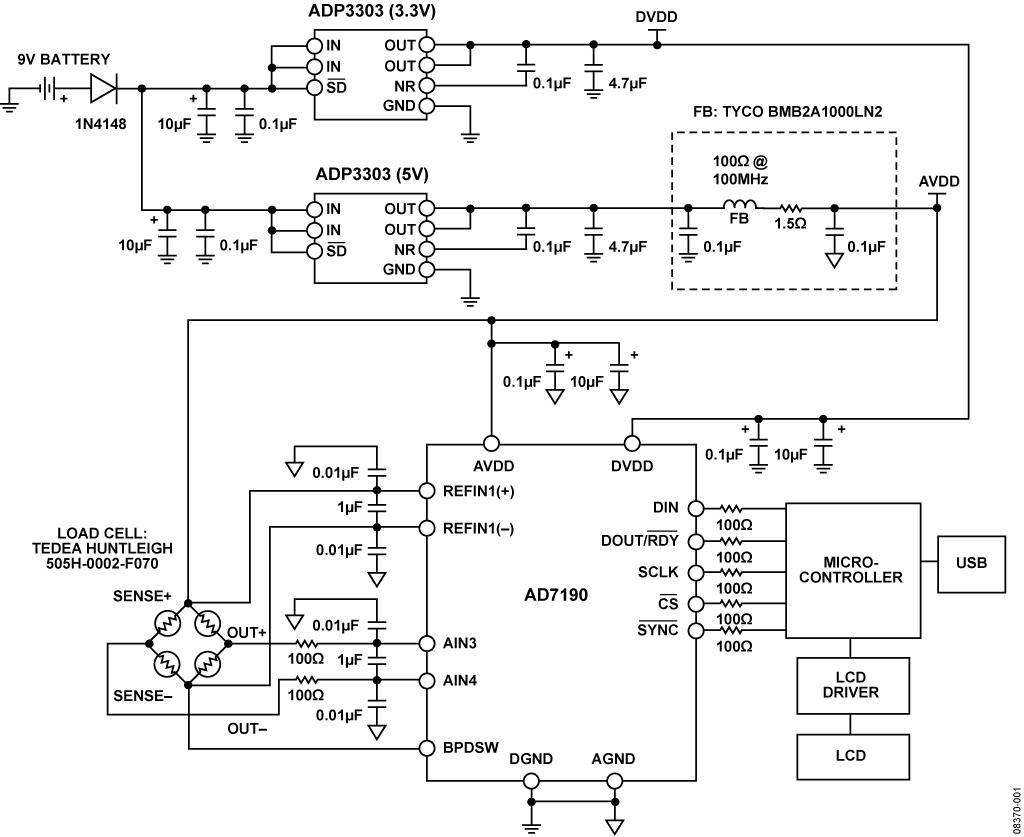

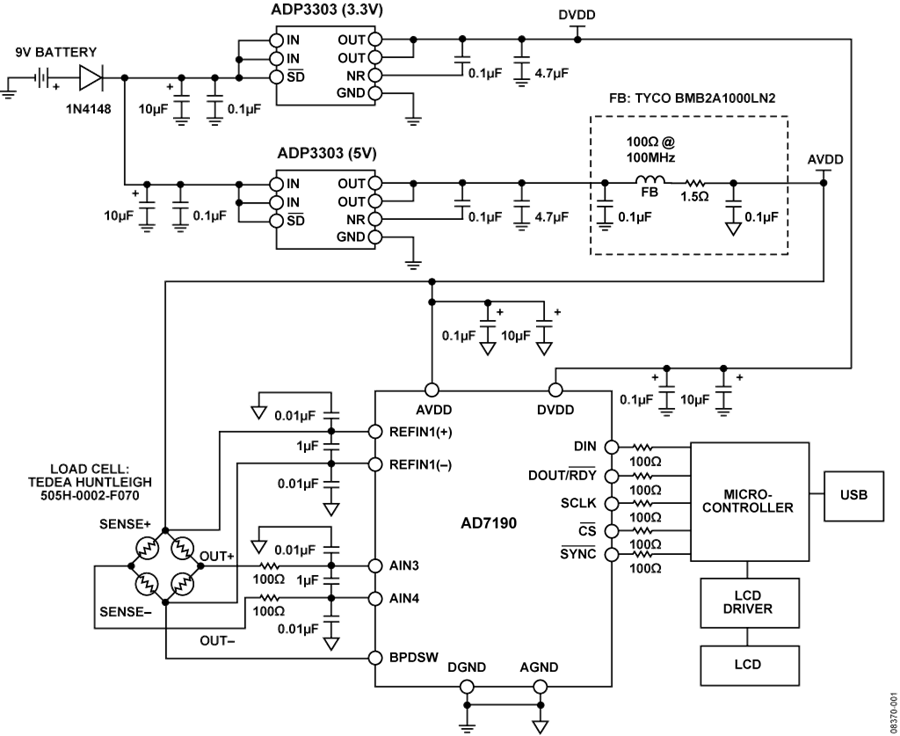

This circuit is a weigh scale system, which uses the AD7190, an ultralow noise, low drift, 24-bit Σ-Δ ADC with internal PGA. The AD7190 simplifies the weigh scale design because most of the system building blocks are included on the chip.

The AD7190 maintains good performance over the complete output data rate range, from 4.7 Hz to 4.8 kHz, which allows it to be used in weigh scale systems that operate at low speeds along with higher speed weigh scale systems, such as hopper scales.

UG-1201 では、ADA4625-1 用の評価用ボードについて説明します。ADA4625-1 は、低ノイズ、高速セトリング、単電源、レール to レール出力（RRO）、接合型電界効果トランジスタ（JFET）オペアンプで、露出パッド付きの 8 ピン・スモール・アウトライン集積回路（SOIC）パッケージに収容されています。この評価用ボードの設計では、簡潔さと使いやすさが重視されています。この 2 層評価用ボードは、入出力にエッジ・マウント・サブミニチュア・バージョン A（SMA）コネクタを採用しています。SMA コネクタにより、テスト装置やその他の回路へ容易に接続することができます。

回路で最高の柔軟性と性能を得られるように、評価用ボードではグラウンド・プレーン、部品の配置、および電源バイパスが最適化されています。ADA4625-1 の露出パッドは、熱性能とノイズ性能を強化するために、評価用ボードのグラウンド・プレーンに接続されています。この評価用ボードでは、最大標準サイズ 1206 のバイパス・コンデンサ、コンデンサ C3 とコンデンサ C5 を除き、ケース・サイズ 0603 と 0805 の表面実装技術（SMT）部品を組み合わせて使用します。また、アクティブ・ループ・フィルタやトランスインピーダンス・アンプ（TIA）、チャージ・アンプなど、多様な選択肢と高い柔軟性を基に幅広いアプリケーション用の回路や構成を実現できるように、さまざまな抵抗およびコンデンサ用の空きパッドも設けられています。

ADA4625-1 のデータシートでは、デバイスの動作の仕様と詳細、およびアプリケーション用の回路の構成とガイダンスを説明しています。デバイスの動作を詳しく理解するため、特に評価用ボードを初めて使用する際は、UG-1201 と併せてこのデータシートを参照してください。
