TMC2211

推荐用于新设计

65V 2ARMS 智能引脚可配置集成步进电机驱动器

65V/2A 步进电机引脚配置驱动器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 电压范围：4.5V至65V DC
  • 低 RON (HS + LS)：0.31Ω典型值(TA = 25°C)
  • 每个H桥的额定电流（25℃时典型值）：
    • 2ARMS（2.8A正弦峰值）， VS = 24V
    • 1.7ARMS（2.4A正弦峰值）， VS = 48V
  • 完全集成的无损电流检测
  • 步进/方向(S/D)接口，带MicroPlyer步进插值功能
  • 最高分辨率：每整步256微步
  • StealthChop2静音电机运行
  • SpreadCycle高动态电机控制斩波
  • 全面保护和诊断功能
  • 过压保护输出
  • 紧凑型5mm × 7mm TQFN38封装

TMC2211是一款高性能步进电机驱动IC，可通过封装引脚完成功能配置，并提供额外的诊断输出。它集成了256微步步进电机驱动器、内置分度器和两个完全集成的65V、3.0AMAX H桥，支持无损耗式集成电流检测(ICS)功能。

ADI-Trinamic成熟的StealthChop2斩波技术可确保电机完全静音运行，同时实现优异的效率和电机转矩。

高集成度、高能效和小尺寸有利于打造小型化的可扩展系统，从而实现经济高效的解决方案。这套完整的解决方案将学习曲线降至最低，并在同类产品中提供优异性能。H桥场效应晶体管(FET)的阻抗非常低，因此驱动效率较高且发热很少。总RON（高边+低边）的典型值为0.31Ω。

完整说明请参见数据手册。

应用

  • 纺织设备、缝纫机、针织机
  • 实验室和工厂自动化
  • 证件打印机/卡片打印机
  • 液体处理、医疗应用
  • 办公自动化和纸张处理
  • POS、按摩椅
  • ATM、现金循环机、验钞机、取款机
  • 闭路电视、安防系统
  • 泵和阀门控制
  • 定日镜和天线位置控制
  • 舞台灯光
TMC2211
65V 2ARMS 智能引脚可配置集成步进电机驱动器
pdp-image-unavailable
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

eval board
schematic 1
schematic 2
schematic 3
TMC2211STEPSTICK

TMC2211 智能引脚可配置集成步进电机驱动器

立即购买 更多内容

特性和优点

  • 4.5V 至 65V 直流单电源电压范围
  • 每个 H 桥的额定电流（25°C，典型值）：
    • VS = 24V 时为 2ARMS （2.8A 正弦峰值）
    • VS = 48V 时为 1.7ARMS （2.4A 正弦峰值）
  • 2.2V 至 5.5V 逻辑 I/O 供电电压
  • 配置引脚和电阻器

产品详情

TMC2211STEPSTICK 板可以方便地对 TMC2211 进行初步评估，并提供对其所有功能的完全控制。

TMC2211 是一款智能引脚可配置的高性能步进电机控制器和驱动器 IC。它采用业界最先进的步进电机驱动器，基于 256 微步，内置索引器和完全集成的 65V、3.0AMAX H 桥。它还包括无耗散集成电流传感（ICS）。
TMC2211STEPSTICK
TMC2211 智能引脚可配置集成步进电机驱动器

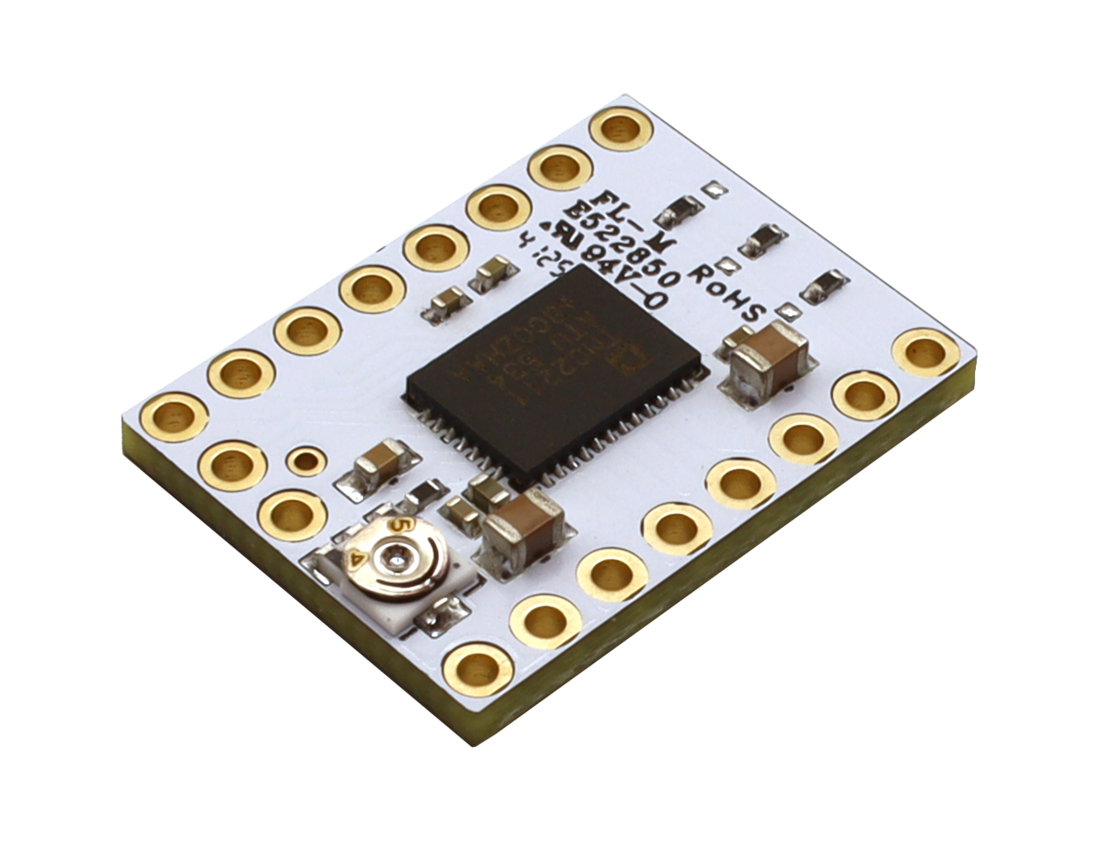

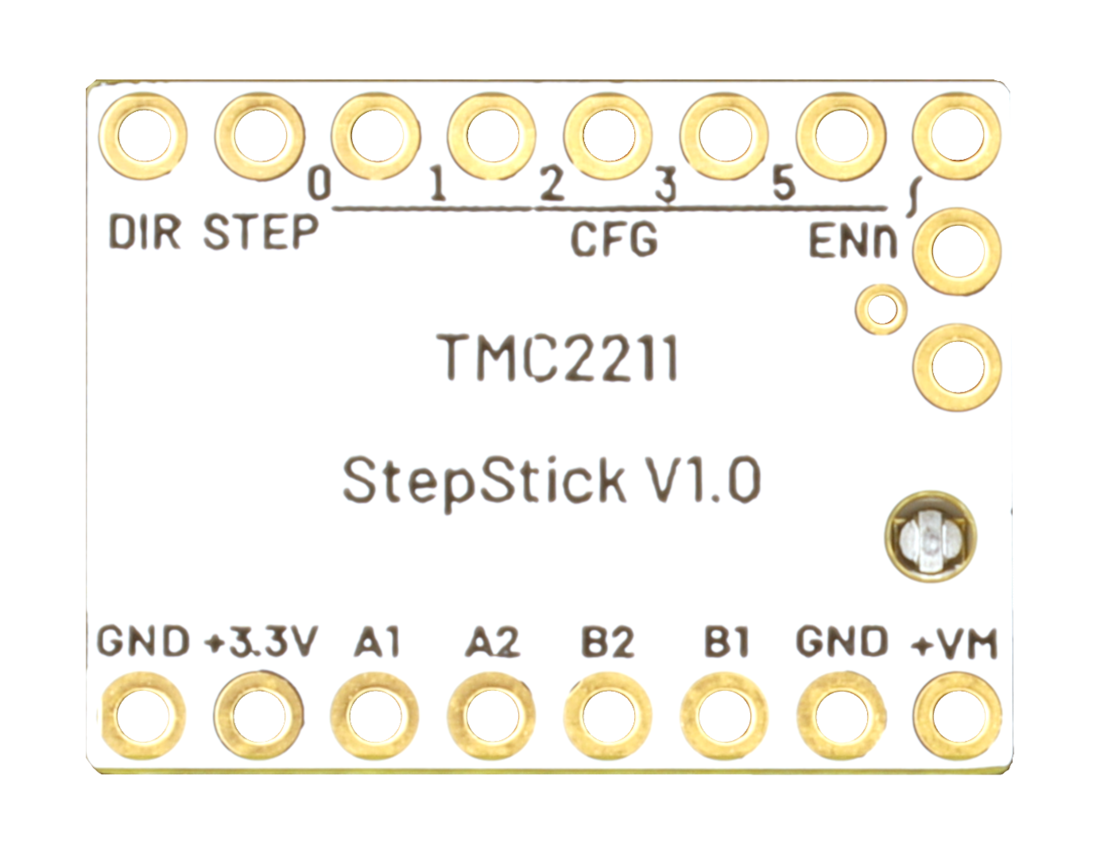

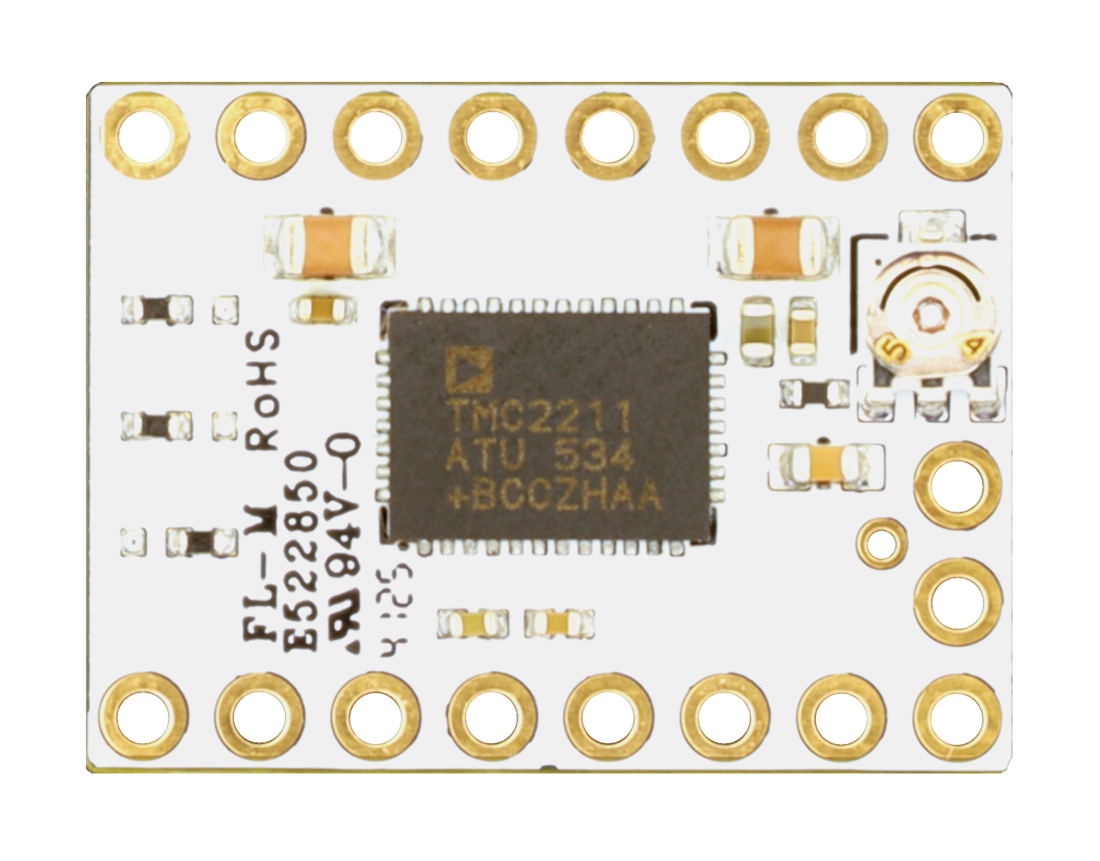

TMC2211STEPSTICK Evaluation Board Angle View TMC2211STEPSTICK Evaluation Board Top View TMC2211STEPSTICK Evaluation Board Bottom View
