概览

优势和特点

  • 具有扩频Σ-Δ调制能力的无滤波器D类放大器,集成升压调节器(5.1 V)
  • 提供输出电压、输出电流和VBAT电源电压的数字输出
  • 集成升压调节器
  • 多种串行数据格式:
    PDM输入/输出
    TDM从机单总线上支持多达8个芯片
    I2S或左对齐从机
    多芯片I2S的单I2S总线上支持多达4个芯片
  • PCM采样速率:8 kHz至192 kHz
  • PDM输入采样速率:2.048至6.14 MHz
  • 独立控制模式
  • 通过I2C控制、TDM控制或PDM模式进行配置
  • 采用3.6 V电源供电时,能够以2.5 W功率驱动4 Ω负载,以1.42 W功率驱动8 Ω负载,总谐波失真加噪声(THD + N)小于1%
  • 采用19引脚1.74 mm × 2.1 mm,0.4 mm间距WLCSP封装
  • 欲了解更多特性,请参考数据手册

产品详情

SSM4567是一款数字输入D类功率放大器,集成升压转换器,相比普通电池电源具有更高的输出功率。 这意味着最大输出功率在电池电压范围内是恒定的。 SSM4567是功率敏感应用的理想选择。在功率敏感应用中系统噪声能够破坏发送至放大器的小模拟信号,例如移动电话、平板电脑和便携式多媒体播放器。

SSM4567在单个芯片上集成了一个音频数模转换器(DAC)、一个功率放大器和PDM或PCM (I2S/TDM)数字音频接口。 利用SSM4567,音频能够以数字的方式发送至音频放大器,从而显著降低传输音频上噪声源的影响,无需使用输入耦合电容。 SSM4567采用3.6 V电源供电时,能够提供2.5 W连续输出功率,驱动4Ω负载,且THD+N值小于1%。

通过I2C、PDM模式控制或TDM控制,可控制SSM4567。 该器件也可以在无控制接口的独立模式下工作。

SSM4567内置检测电路,可检测输出电流、输出电压和VBAT电源电压。 电流检测采用输出引脚和负载之间连接的片内检测电阻来实现。 输出电流和电压发送至ADC。 这些ADC的输出通过数字串行输出端口提供。 VBAT电源电压可与完全可配置的自动增益控制电路一同使用。 AGC在低电池电压时可限制最大输出,从而避免从电池吸取过多电流,延长电池使用寿命。

SSM4567采用高效率、低噪声调制方案,无需外部LC输出滤波器。 闭环五级调制器设计保留了所有数字放大器的优势,同时又具有极佳的PSRR和音频性能。 该调制能够在低功耗情况下继续提供高效率,且A加权SNR为104dB。 与其它D类架构相比,采用扩频脉冲密度调制可提供更低的电磁辐射。

SSM4567具有微功耗关断模式,在VBAT电源下的关断电流典型值为0.2 μA。 关断通过选通输入时钟和数据信号来自动启动。

SSM4567的额定温度范围为−40°C至+85°C工业温度范围。它内置热关断、放大器和升压输出短路保护功能, 采用19引脚、1.74 mm x 2.1 mm晶圆级芯片规模封装(WLCSP)。

应用

  • 手机
  • 平板电脑
  • 便携式媒体播放器

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

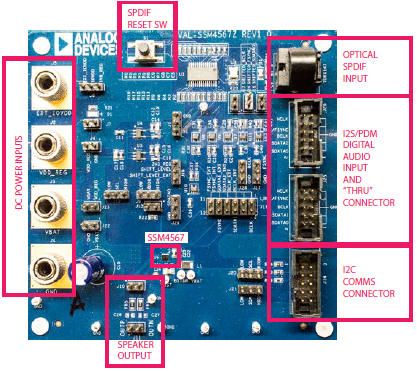

评估套件 (1)
