EVAL-SSM4567

产品详情

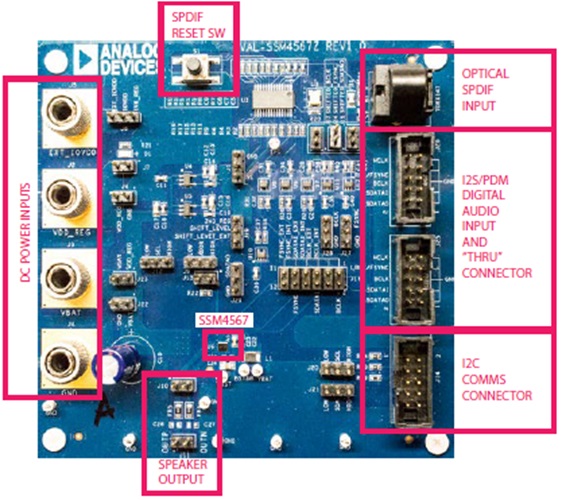

SSM4567评估板是一款完整的解决方案，能够以升压电池电源驱动扬声器，还能检测输出电流、输出电压和VBAT电源电压。 该评估板集成SSM4567放大器IC，以及通过I²S/TDM接口或SPDIF光学接口连接数字音频所需的额外元器件。

SSM4567在单个芯片上集成了一个音频数模转换器(DAC)、一个功率放大器和PDM或PCM (I²S/TDM)数字音频接口。 利用SSM4567，音频能够以数字的方式发送至音频放大器，从而显著降低传输音频上噪声源的影响，无需使用输入耦合电容。 SSM4567采用3.6 V电源供电时，能够提供2.5 W连续输出功率，驱动4Ω负载，且THD+N值小于1%。

SSM4567通过I²C、PDM模式控制或TDM控制进行控制。 该器件也可以在无控制接口情况下以独立模式工作。

SSM4567内置检测电路，可检测输出电流、输出电压和VBAT电源电压。 电流检测采用输出引脚和负载之间连接的片内检测电阻来实现。 输出电流和电压均发送至ADC。 这些ADC的输出通过数字串行输出端口提供。 VBAT电源电压可与完全可配置的自动增益控制电路一同使用。 该AGC在低电池电压时可限制最大输出，从而避免电池输出过多电流。

本用户指南描述如何使用EVAL-SSM4567Z来测试SSM4567放大器功能。 文中介绍了SSM4567评估板的硬件和软件方面内容，以及详细原理图和PCB布局图。

SSM4567数据手册提供有关该放大器IC的规格、内部模块图和应用指南等方面的详细信息。

• 带光纤或10引脚0.100"数字音频接头的音频源
• 电源（建议使用5.0 V、2.0 A）
• EVAL-SSM4567Z板
• ADI USB转I²C适配器加密狗、EVAL-ADUSB2Z
• 运行Windows XP（或更新）的PC；需要USB 2.0端口
• 扬声器或其他负载
