RH1498M
量产10MHz、6V/μs、双通道轨至轨输入和输出精准 C-Load 运算放大器
- 产品模型
- 5
产品详情
绝对最大额定值
- 总电源电压 (V+至 V–) …… 36V
- 输入电流 …… ±10mA
- 输出短路持续时间 (注 2) …… 连续
- 工作温度范围 …… –55ºC 至 125ºC
- 规定温度范围 …… –55ºC 至 125ºC
- 结温 …… 150ºC
- 贮存温度范围 …… –65ºC 至 150ºC
- 引脚温度 (焊接时间 10 秒) …… 300ºC
RH1498 是一款双通道、轨至轨输入和输出精准 C-Load™ 运算放大器，具有 10MHz的增益带宽乘积和 6V/μs 的转换速率。
RH1498 专为较大限度地扩展输入动态范围而设计 (通过在整个电源电压范围内提供精准性能来实现)。利用一项专利技术对 RH1498 的输入级进行了修整 (一个位于负电源，另一个位于正电源)。最终获得的保证共模抑制远远优于其他的轨至轨输入运放。当被用作单通道电源 12 位模数转换器之前的一个单位增益缓冲器时，RH1498 可保证误差的增加小于 1LSB，即使在单 5V 电源系统中也不例外。
凭借 110dB 的电源抑制，RH1498 在 4.5V 至 36V 的电源范围内维持了其性能。可把输入驱动至电源电压范围之外，而不会损坏输出或使输出发生倒相。这些运放可在驱动高达 10,000pF 的容性负载时保持稳定。
晶圆批次采用凌力尔特公司的内部 Class S 流程至良率电路进行处理，可在严格的军事和航空应用中使用。
应用
- Driving A-to-D Converters

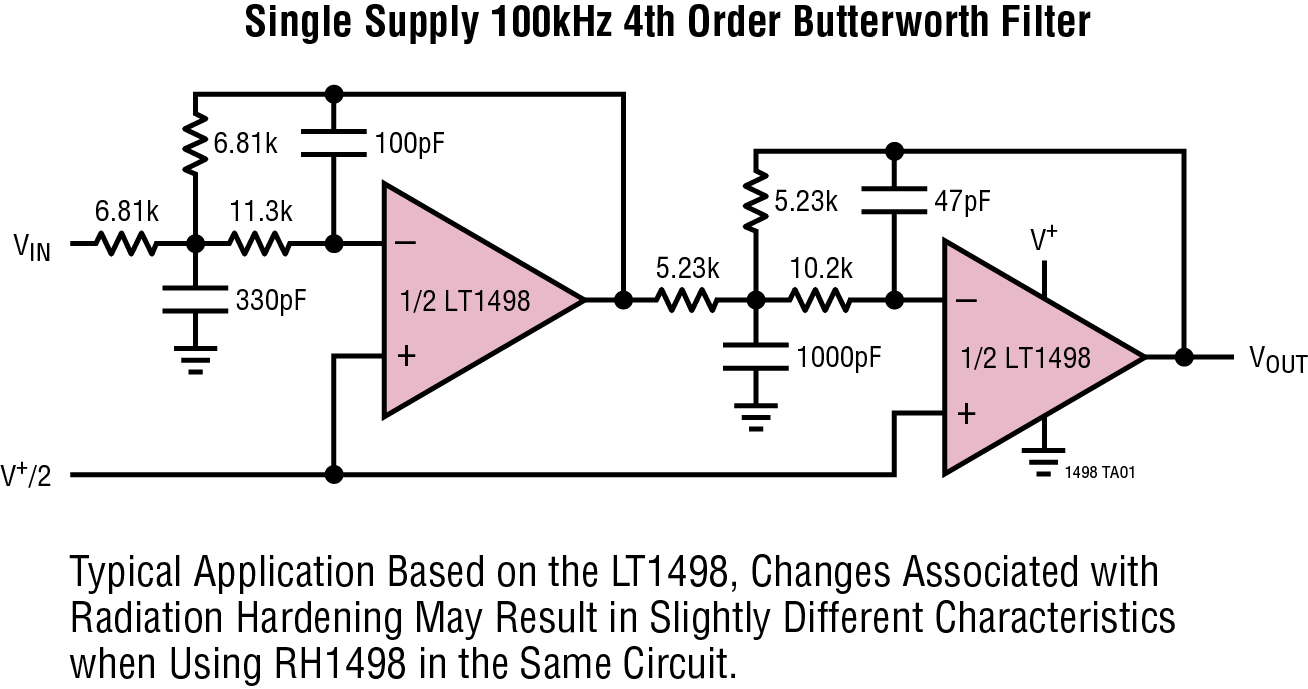

- Active Filters
- Rail-to-Rail Buffer Amplifiers
- Low Voltage Signal Processing
参考资料
数据手册 1
可靠性数据 1
应用笔记 1
控制图纸 2
规范通知 1
辐射报告 10
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| 5962R1325001V9A | CHIPS OR DIE | ||
| 5962R1325001VHA | 10-Lead Flatpak (Glass Sealed Hermetic) | ||
| RH1498DICE | CHIPS OR DIE | ||
| RH1498MW | 10-Lead Flatpak (Glass Sealed Hermetic) | ||
| RH1498MW-EMX | 10-Lead Flatpak (Glass Sealed Hermetic) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 30, 2022 - 22_0196 Test Site Transfer of RH, SMD, Class-S, Special Flow, MIL-STD-883 Products from Analog Devices Milpitas to ADGT |
||
| 5962R1325001V9A | 量产 | |
| 5962R1325001VHA | 量产 | |
| RH1498MW | ||
|
10月 5, 2020 - 20_0294 Golden Altos as an Alternate Assembly Plant for Radiation Hardened/ Military Products in TO39 and dies sales. |
||
| 5962R1325001V9A | 量产 | |
| RH1498DICE | ||
|
9月 17, 2020 - 20_0296 ADI Philippines as an Alternate Assembly Plant for Radiation Hardened Products in Cerpak and Die Sales. |
||
| 5962R1325001V9A | 量产 | |
| 5962R1325001VHA | 量产 | |
| RH1498DICE | ||
| RH1498MW | ||
|
12月 10, 2019 - 19_0305 Laser Top Mark for Ceramic Cerpak Packages Assembled in ADI Hillview |
||
| 5962R1325001VHA | 量产 | |
| RH1498MW | ||
|
5月 7, 2024 - 24_0027 Datasheet Update of Electrical Test Requirements for Legacy Space LTC (RH Products) |
||
| RH1498MW | ||
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- RH1498
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
