概览
优势和特点
- 低失调电压：100 µV（最大值）
- 低输入偏置电流：10 nA（最大值）
- 单电源供电：3.0 V至30 V
- 双电源供电：±1.5 V至±15 V
- 低电源电流：每个放大器300 µA（最大值）
- 单位增益稳定
- 无反相
产品详情

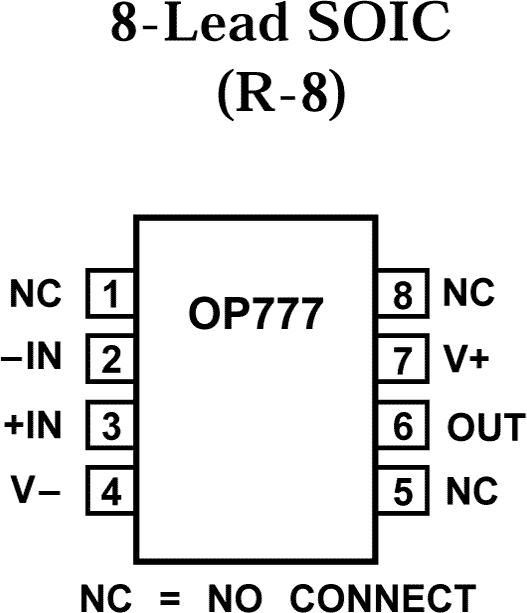

OP777、OP727和OP747分别是精密单通道、双通道和四通道轨到轨输出单电源放大器，具有微功耗特性和轨到轨输出范围。这类放大器性能超越采用±15V电源的工业标准OP07，此外还提供更进一步的优势，例如低至+3.0V的真正单电源操作和令任何其他高压精密双极性放大器相形见拙的更小封装选项。输出稳定，容性负载超过1000pF。每个放大器的电源电流均低于300....A（5V）。其内置500 Ω串联电阻可以保护输入信号，允许输入信号电平高出正电源电压若干伏特，并保证无反相。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
