概览
优势和特点
- 低失调电压：100 µV（最大值）
- 低输入偏置电流：10 nA（最大值）
- 单电源供电：3.0 V至30 V
- 双电源供电：±1.5 V至±15 V
- 低电源电流：每个放大器300 µA（最大值）
- 单位增益稳定
- 无反相
产品详情
OP747是一款精密、四通道、轨到轨输出、单电源运算放大器，具有微功耗特性和轨到轨输出范围。OP777、OP727和OP747放大器性能超越采用±15 V电源的工业标准OP07，此外还提供更进一步的优势，例如低至3 V的真正单电源操作和令任何其他高压精密双极性放大器相形见拙的更小封装选项。输出稳定，容性负载超过500pF。电源电压为5 V时，每个放大器的电源电流小于300 μA。其内置500 Ω串联电阻可以保护输入信号，允许输入信号电平高出正电源电压若干伏特，并保证无反相。
这些放大器的具体应用包括：线路供电和便携式仪器仪表、远程传感器信号调理和精密滤波器。

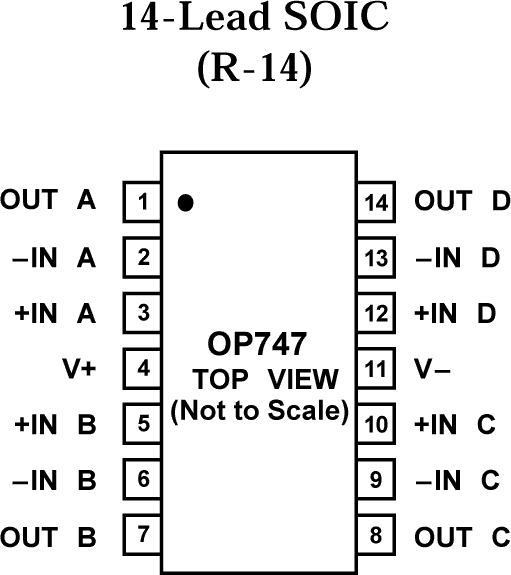

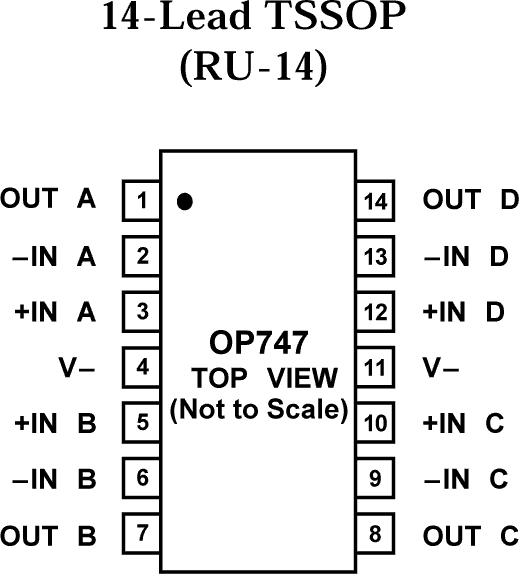

OP777、OP727和OP747的额定温度范围为-40℃至+85℃扩展工业温度范围。OP777,单通道放大器提供8引脚MSOP和8引脚SOIC两种封装。OP747四通道放大器提供14引脚TSSOP和14引脚SO两种封装。采用TSSOP和MSOP封装的表面贴装器件仅提供卷带和卷盘形式。
双通道放大器OP727提供8引脚TSSOP和8引脚SOIC两种封装。OP727的8引脚SOIC封装引脚配置不同于标准8引脚运算放大器引脚排列。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
