OP297

量产

低偏置电流、精密（双通道）运算放大器

数据手册 (Rev. G) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低失调电压：50 µV（最大值）
  • 低失调电压漂移：0.6 µV/°C（最大值）
  • 极低偏置电流：100 pA（最大值）
  • 极高开环增益：2000 V/mV（最小值）
  • 低电源电流：（每个放大器）
    625 µA（最大值）
  • 电源电压：±2 V至±20 V
  • 高共模抑制:
    120 dB （最小值）
  • 与LT1013、AD706、AD708、OP221、
    LM158、MC1458/1558引脚兼容，但性能更高

OP297是将精密性能集成到节省空间的工业标准8引脚SO封装的双通道运算放大器，集精密性能与低功耗和超低输入偏置电流于一体，适合各种应用。

OP297的精密性能包括极低失调（50 µV以下）和低漂移（小于0.6 µV/°C）。开环增益超过2000 V/mV，确保在任何应用中都具有高线性度。共模抑制比大于120 dB，因此可消除共模信号引起的误差。电源抑制比大于120 dB，因此可将电池供电系统的失调电压变化降至低点。此外，每个放大器的电源电流小于625 µA，并可采用低至±2 V的电源电压工作。

利用具备偏置电流消除功能的super-beta输入级，OP297可以在所有温度下保持皮安级偏置电流。这与FET输入运算放大器形成对照。FET输入运算放大器在25°C时的偏置电流位于皮安范围内，但温度每升高10°C，偏置电流大小就会翻番；当温度超过85°C时，其偏置电流就会达到微安级。OP297在25°C时的输入偏置电流小于100 pA，并且在整个军用温度范围内都保持在450 pA以内。

精密性能、低功耗和低偏置电流等特性相结合，使得OP297非常适合仪表放大器、对数放大器、光电二极管前置放大器和长期积分器等多种应用。单通道器件请参考OP97；四通道器件请参考OP497。
OP297
低偏置电流、精密（双通道）运算放大器

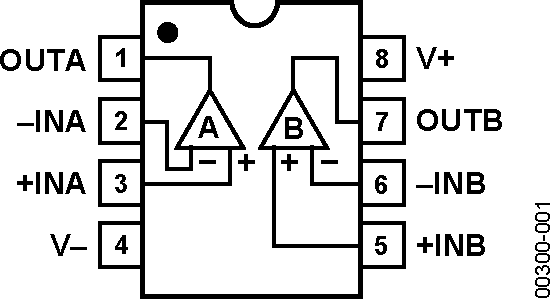

OP297-pcl
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

模拟滤波器向导

使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

打开工具

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

打开工具

OP297 SPICE Macro Models 5

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-OPAMP-2

EVAL-OPAMP-2评估板

立即购买 更多内容

产品详情

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。
  • EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8
  • EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8
  • EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8
EVAL-OPAMP-2
EVAL-OPAMP-2评估板
EVAL-OPAMP-2 EVAL-OPAMP-2 EVAL-OPAMP-2
