OP292

不推荐用于新设计

双通道、单电源运算放大器

数据手册 (Rev. D) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 单电源供电：4.5 V至33 V
  • 输入共模范围包括地电压
  • 输出摆幅可以达到地电压
  • 高压摆率: 3 V/µs
  • 高增益带宽：4 MHz
  • 低输入失调电压
  • 高开环增益
  • 无反相

OP292/OP492分别为双通道和四通道、低成本、通用运算放大器，针对单电源应用而设计，非常适合5 V系统。OP292/OP492系列采用ADI公司的CBCMOS工艺制造，具有一个PNP输入级，输入电压范围包括地电压。BiCMOS输出级使输出摆幅可以达到地电压，同时提供吸电流。

OP292/OP492系列为单位增益稳定型，速度与性能俱佳，适合单电源或双电源操作。二者均提供高压摆率和高带宽，开环增益超过40,000，失调电压低于800 Ω (OP292)和1 mV (OP492)。所有这些特性组合，以及低电源电流，使得OP292/OP492系列成为电池供电应用的较佳选择。

OP292/OP492系列可以采用单电源或双电源供电，额定温度范围为−40°C至+125°C扩展工业温度范围。(OP292)和SO-14。

应用
- 磁盘驱动器
- 移动电话
- 伺服控制器
- 调制解调器和传真机
- 寻呼机
- 电源监控器和控制器
- 电池供电仪器仪表
OP292
双通道、单电源运算放大器

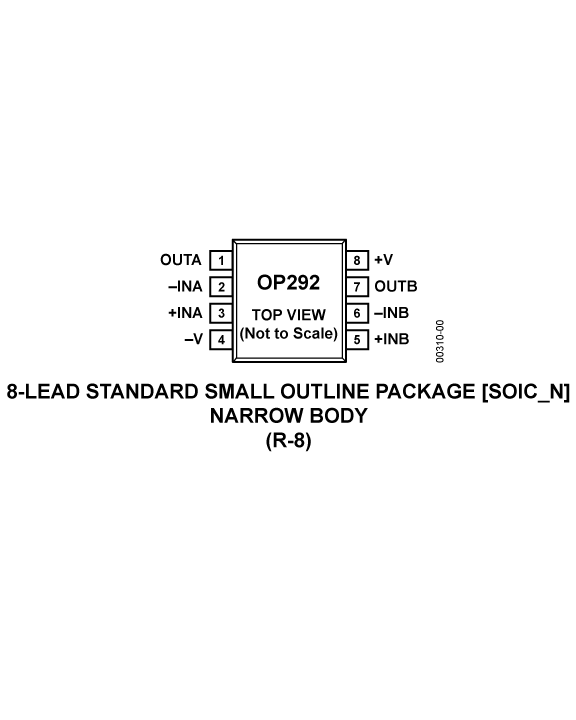

OP292-pcl
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
ADA4000-2
量产 双通道、低成本、精密JFET输入运算放大器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • OP292

OP292 SPICE Macro Models 2

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-OPAMP-2

EVAL-OPAMP-2评估板

立即购买 更多内容

产品详情

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。
  • EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8
  • EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8
  • EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8
EVAL-OPAMP-2
EVAL-OPAMP-2评估板
EVAL-OPAMP-2 EVAL-OPAMP-2 EVAL-OPAMP-2
