OP281

量产

超低功耗、轨到轨输出运算放大器（双通道）

数据手册 (Rev. D) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低电源电流：每个放大器4 μA（最大值）
  • 单电源供电：2.7 V至12 V
  • 宽输入电压范围
  • 轨到轨输出摆幅
  • 低失调电压：1.5 mV
  • 无反相

OP281和OP481分别是双通道和四通道、超低功耗、单电源放大器，具有轨到轨输出特性。各器件均可采用低至2.0 V的电源供电，额定电源电压为+3 V、+5 V（单电源）和±5 V（双电源）。

OP281/OP481采用ADI的CBCMOS工艺制造，具有精密双极性输入，输出摆幅达到电源电压的数毫伏范围内，并且只要输出电压不大于电源电压，就可以持续提供吸电流或源电流。

具体应用包括安全监控、便携式设备、电池和电源控制，以及极低功耗系统中的传感器信号调理和接口。

OP281/OP481具有轨到轨输出摆幅，将输出驱动至电源电压时无需提高电源电流，因此可以用作极低功耗系统中的比较器。快速饱和恢复时间也可进一步增强其功能。传播延迟为250 μs。

OP281/OP481的额定温度范围为−40°C至+85°C工业温度范围。双通道放大器OP281提供8引脚SOIC表贴和TSSOP两种封装。四通道放大器OP481提供14引脚窄体SOIC和TSSOP两种封装。

应用

  • 比较器
  • 电池供电仪器仪表
  • 安全监控
  • 远程传感器
  • 低压应变计放大器

    • 数据手册, Rev. C, 10/07

    OP281
    超低功耗、轨到轨输出运算放大器（双通道）

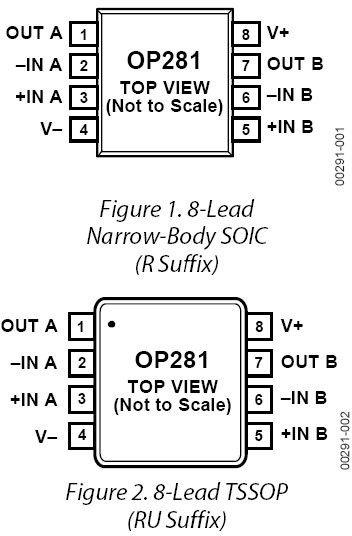

    OP281-pcl
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型

    模拟光电二级管向导

    使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

    打开工具

    模拟滤波器向导

    使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

    打开工具

    SPICE 模型 1

    评估套件

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-OPAMP-2

    EVAL-OPAMP-2评估板

    立即购买 更多内容

    产品详情

    通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。
    • EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8
    • EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8
    • EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8
