OP213

量产

低噪声、低漂移、单电源运算放大器（双通道）

数据手册 (Rev. F) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 单电源或双电源供电
  • 低噪声：4.7 nV/√Hz (1 kHz)
  • 宽带宽：3.4 MHz
  • 低失调电压：100 µV
  • 极低漂移：0.2 μV/°C
  • 单位增益稳定
  • 无反相

OPx13系列单电源运算放大器具有低噪声和低漂移特性，针对具有内部校准能力的系统而设计。通常，这些基于处理器的系统能够校正失调电压和增益，但无法校正温度漂移和噪声。OPx13系列针对这些参数进行了优化，既可以利用出色的模拟性能，同时又具备数字校正功能。使用内部校准的许多系统一般采用5 V或12 V单极性电源供电。OPx13系列设计采用4 V至36 V单电源供电，可以维持低噪声和精密性能。

OPx13系列为单位增益稳定型，典型增益带宽积为3.4 MHz。压摆率超过1 V/μs。噪声密度极低，为4.7 nV/√Hz；0.1 Hz至10 Hz频带内的噪声为120 nV峰峰值。不仅可保证输入失调电压性能；而且能保证失调电压漂移低于0.8 μV/°C。输入共模范围包括负电源电压，并且在整个电源电压范围的正电源电压1 V范围内。针对超过输入电压范围的情况，OPx13内置反相保护功能。输出电压摆幅也包括负电源电压，并且在正供电轨的1 V范围内。输出在其全部范围内具有吸电流和源电流能力，额定负载为600 Ω。

数字秤和其它应变计应用均可受益于OPx13系列的极低噪声和低漂移特性。其它应用包括用作Σ-Δ模数转换器(ADC)和数模转换器(DAC)的缓冲器或放大器。这些转换器一般具有高分辨率，要求利用极低噪声放大器来充分发挥其潜在优势。许多转换器都在单电源或低电源电压系统中工作，可实现更大的信号摆幅，进而提高系统性能。

OPx13系列的额定电源电压为5 V（单电源）和±15 V（双电源），工作温度范围为–40°C至+85°C XIND扩展工业温度范围，提供PDIP和SOIC表贴封装。

应用

  • 数字秤
  • 多媒体
  • 应变计
  • 电池供电仪器仪表
  • 温度传感器放大器

    • 数据手册, Rev. F, 3/07

    OP213
    低噪声、低漂移、单电源运算放大器（双通道）

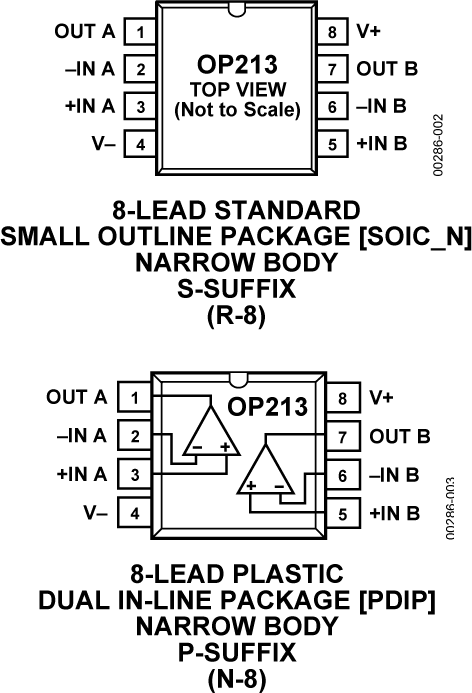

    OP213 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    应用笔记 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型

    LTspice

    LTspice中提供以下器件型号：

    • OP213

    模拟光电二级管向导

    使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

    打开工具

    Signal Chain Designer

    Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

    打开工具

    模拟滤波器向导

    使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

    打开工具

    OP213 SPICE Macro Models 3

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-OPAMP-2

    EVAL-OPAMP-2评估板

    立即购买 更多内容

    产品详情

    通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板都符合RoHs标准。参考下列引脚数和封装，决定需要订购的型号。
    • EVAL-PRAOPAMP-2CPZ（双通道8引脚LFCSP）CP-8
    • EVAL-PRAOPAMP-2RMZ（双通道8引脚MSOP）RM-8
    • EVAL-PRAOPAMP-2RZ（双通道8引脚SOIC）R-8
    EVAL-OPAMP-2
    EVAL-OPAMP-2评估板
    EVAL-OPAMP-2 EVAL-OPAMP-2 EVAL-OPAMP-2
