概览
优势和特点
- 单电源或双电源供电
- 低噪声：4.7 nV/√Hz (1 kHz)
- 宽带宽：3.4 MHz
- 低失调电压：100 µV
- 极低漂移：0.2 μV/°C
- 单位增益稳定
- 无反相
产品详情
OPx13系列单电源运算放大器具有低噪声和低漂移特性，针对具有内部校准能力的系统而设计。通常，这些基于处理器的系统能够校正失调电压和增益，但无法校正温度漂移和噪声。OPx13系列针对这些参数进行了优化，既可以利用出色的模拟性能，同时又具备数字校正功能。使用内部校准的许多系统一般采用5 V或12 V单极性电源供电。OPx13系列设计采用4 V至36 V单电源供电，可以维持低噪声和精密性能。
OPx13系列为单位增益稳定型，典型增益带宽积为3.4 MHz。压摆率超过1 V/μs。噪声密度极低，为4.7 nV/√Hz；0.1 Hz至10 Hz频带内的噪声为120 nV峰峰值。不仅可保证输入失调电压性能；而且能保证失调电压漂移低于0.8 μV/°C。输入共模范围包括负电源电压，并且在整个电源电压范围的正电源电压1 V范围内。针对超过输入电压范围的情况，OPx13内置反相保护功能。输出电压摆幅也包括负电源电压，并且在正供电轨的1 V范围内。输出在其全部范围内具有吸电流和源电流能力，额定负载为600 Ω。
数字秤和其它应变计应用均可受益于OPx13系列的极低噪声和低漂移特性。其它应用包括用作Σ-Δ模数转换器(ADC)和数模转换器(DAC)的缓冲器或放大器。这些转换器一般具有高分辨率，要求利用极低噪声放大器来充分发挥其潜在优势。许多转换器都在单电源或低电源电压系统中工作，可实现更大的信号摆幅，进而提高系统性能。
OPx13系列的额定电源电压为5 V（单电源）和±15 V（双电源），工作温度范围为–40°C至+85°C XIND扩展工业温度范围，提供PDIP和SOIC表贴封装。
应用
数据手册, Rev. F, 3/07
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
High-performance ICs in Single-supply Analog Circuits5/1/1993 模拟对话
工具及仿真模型
LTspice中提供以下器件型号：
OP113
SPICE模型
OP113 SPICE Macro Models
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|

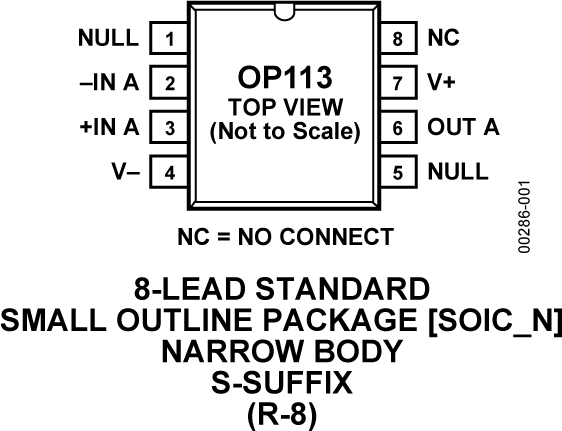

| OP113ESZ | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
| OP113ESZ-REEL | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
| OP113ESZ-REEL7 | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
| OP113FSZ | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
| OP113FSZ-REEL | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
| OP113FSZ-REEL7 | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
| Wafer Fabrication Data |
