概览

优势和特点

  • 较宽的输入共模电压范围(-0.1V至+28V)，与电源电压无关
  • 2.5V至5.5V工作电压范围
  • 20µA静态电源电流
  • 0.4mV (最大值)输入失调电压
  • 增益精度高于1% (最大值)
  • SIGN输出用来指示电流流向
  • 提供跨导和增益两种版本
    • 5µA/mV (MAX9928F)
    • 50V/V (MAX9929F)
  • 与UCSP封装的MAX4372引脚兼容
  • 采用超小尺寸3 x 2 UCSP (1mm x 1.5mm)及8引脚µMAX封装

产品详情

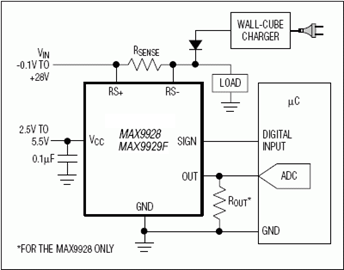

MAX9928F/MAX9929F是低成本、单/双向、高边电流检测放大器，可理想用于笔记本电脑、手机及其它便携设备的电池充、放电电流检测。这些器件具有较宽的输入共模电压范围(-0.1V至+28V)，20µA低电源电流，VOS小于0.4mV，增益精度优于1.0%。输入共模范围与电源电压无关，可确保电源对地短路时电流检测信息仍然准确。

MAX9928F电流输出分别提供5µA/mV跨导。利用一个外部电阻可将输出电流转换电压，支持可调增益，使输入检测电压与ADC最大输入摆幅匹配。MAX9929F的电压输出集成了10kΩ输出电阻，分别具有50V/V固定电压增益。

数字SIGN输出用来指示电流流动的方向，使用户可以充分利用ADC输入范围来测量充、放电电流。

MAX9928F/MAX9929F工作在-40°C至+125°C汽车级温度范围，采用6焊球UCSP™ (1mm x 1.5mm)及8引脚µMAX®封装。UCSP封装与MAX4372_EBT兼容。

应用

  • 通用系统/板级电流监视
  • 便携式/电池供电系统的充/放电电流监测
  • 笔记本电脑
  • 精密电流源
  • 智能电池组/充电器
  • 智能蜂窝电话
  • 超级电容充电/放电

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
