MAX98397

推荐用于新设计

具有 IVSENSE、超低 IQ 和掉电保护功能的 28V 数字输入 DG 类放大器

数据手册 (Rev. 2) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽输入电源范围（3V 至 28V）
  • DG 类操作可实现业界出色的静态功耗
    • 21mW（VPVDD = 20V、VVBAT = 3.8V 时）
    • 25.3mW（VPVDD = 24V、VVBAT = 5.0V 时）
  • 超低噪底
    • 21.5μVRMS 输出噪声
    • 117.8dB 动态范围
  • 低失真
    • -85dB THD+N（为 8Ω 负载提供3 W 功率时，f = 1kHz）
    • -85dB THD+N（为 4Ω 负载提供 6W 功率时，f = 1kHz）
    • -80dB THD+N（为 8Ω 负载提供 1W 功率时，f = 6kHz，FSW = 650kHz）
  • 输出功率：
    • 为 8Ω 负载提供 42W，VPVDD = 28V，THD+N = 1%
    • 为 4Ω 负载提供 26W，VPVDD = 16V，THD+N = 1%
    • 为 8Ω 负载提供 51W，VPVDD = 28V,，THD+N = 10%
  • 为 4Ω 负载提供 100W 峰值输出功率，VPVDD = 28V
  • 扬声器放大器效率：
    • 83%（为 8Ω 负载提供 1W 功率时，VPVDD = 24V）
    • 峰值效率：93%（8Ω 时，VPVDD = 24V）
    • 81%（为 4Ω 负载提供 1W 功率时，VPVDD = 24V）
    • 峰值效率：90%（4Ω 时，VPVDD = 24V）
  • D 类 EMI 降低功能可实现无滤波器操作
  • 扩频调制和开关边缘速率控制
  • 集成扬声器电流和电压检测不需要外部元件
  • 灵活的掉电保护引擎
  • I2S/16 通道 TDM 和 I2C 数字接口
  • 对 16 位、24 位和 32 位数据字的回放支持
  • 回放和 IV 路径支持高达 192kHz 的采样速率
  • 音频处理旁路路径
  • 动态裕量跟踪 (DHT) 保持稳定的聆听体验
  • 广泛的噪声抑制功能
  • 35 引脚 WLP（0.4mm 间距）

MAX98397 是一款高效率、单声道 DG 类扬声器放大器，具有业界出色的静态功耗，集成了扬声器电流和电压检测 (IVSENSE)、掉电保护引擎 (BPE) 和动态裕量跟踪 (DHT) 功能。该套件支持高达 192kHz 的采样速率、更高的通带（对于 fS > 50kHz），并为通过放大器的超声信号提供旁路路径，使其不会因音频处理而衰减，因此还有助于实现超声应用。通过高精度的输出电流监控 (ISENSE) 和电压监控 (VSENSE)，主机设备能够运行扬声器保护算法。扩频调制 (SSM) 和边缘速率控制可充分降低 EMI，并且无需像传统 D 类套件中一样进行输出滤波。

为了实现业界出色的静态功耗，DG 类架构采用了两个电源轨来为扬声器放大器供电：VBAT（3V 至 5.5V）和 PVDD（3V 至 28V）。DG 类放大器根据输入信号电平和/或电源裕量在两个电源轨之间切换。

对于电池供电的应用，BPE 旨在降低器件对系统总功耗的影响，从而帮助防止系统掉电。实现该目标的方式是当套件电源降至一组可编程 BPE 阈值以下时，对放大器输出进行衰减或限制。此外，当电源电压因突发瞬变和电池寿命减低而变化时，DHT 会自动优化 DG 类放大器可用的裕量，以保持稳定的失真性能和声音水平。

该套件提供 PCM 接口来输出音频数据，提供标准的 I2C 接口来控制数据通信。该 PCM 接口支持播放 I2S、左对齐和时分多路复用格式的音频数据。专门设置的时钟结构使其无需采用外部系统时钟 (MCLK) 便可进行 PCM 通信，从而减少了引脚数并简化了电路板布局。

启用热折返后，当温度超过用户指定的阈值时，该功能便会自动降低输出功率。如此，即使在高环境温度下，也能连续流畅地播放音乐。除了可靠的过流保护外，还提供传统的热保护。

该器件采用间距为 0.4mm 的 35 引脚晶圆级封装 (WLP)。该套件的工作温度范围为 −40°C 至 +85°C 扩展温度范围。

应用

  • 移动扬声器和智能扬声器
  • 平板电脑、笔记本电脑和台式电脑
  • 条形音箱
  • 智能物联网
MAX98397
具有 IVSENSE、超低 IQ 和掉电保护功能的 28V 数字输入 DG 类放大器

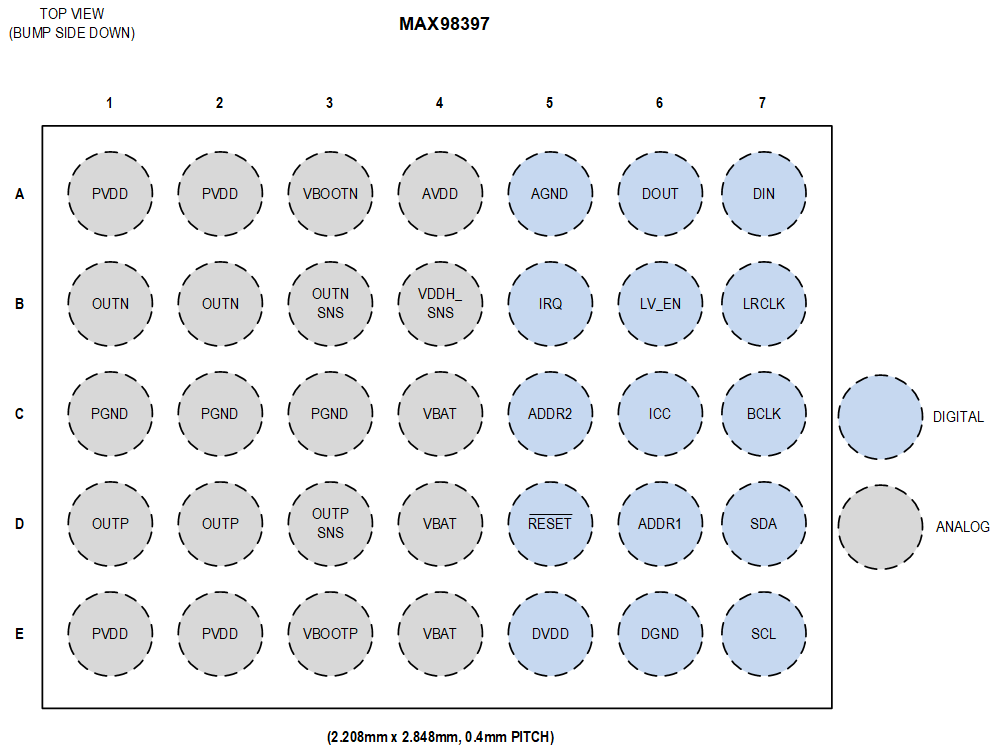

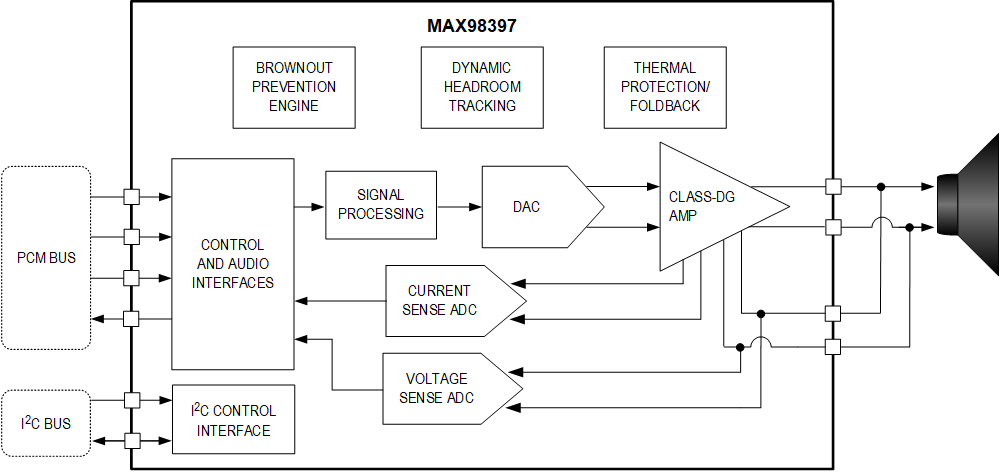

MAX98397 Simplified Block Diagram MAX98397 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
MAX98397EVSYS

MAX98397评估系统

立即购买 更多内容

特性和优点

  • 3V至28V双电源供电
  • USB音频流传输（EV系统）
  • I2S、左对齐或TDM输入
  • 装配完成且经过测试

产品详情

MAX98397评估系统（EV系统）是一个装配完成且经过测试的系统，用于评估MAX98397 D类音频放大器。该评估系统由MAX98397开发板（DEV板）、音频接口板III (AUDINT3)和USB电缆组成。

建议将DEV板与AUDINT3板作为一个评估系统一起进行评估。

MAX98397支持标准I2S、左对齐和TDM数字音频接口。

除了评估DEV板所需的1.8V VDD电源外，AUDINT3板还提供USB转PCM接口。使用AUDINT3板进行评估时，MAX98397 DEV板需要两个额外的电源输入：3V至28V (PVDD)和3V至5.5V (VBAT)。DEV板详情如图1所示。
MAX98397EVSYS
MAX98397评估系统

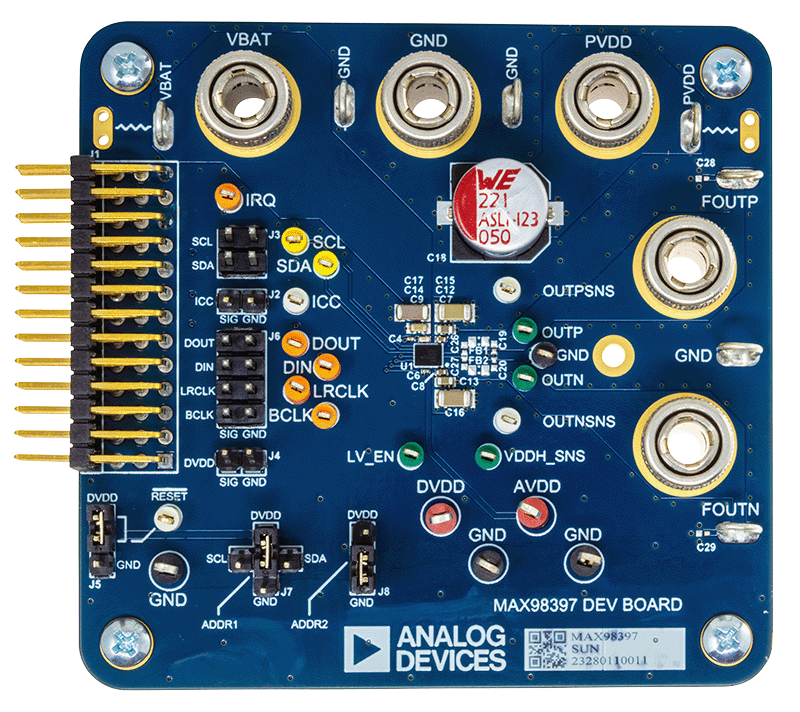

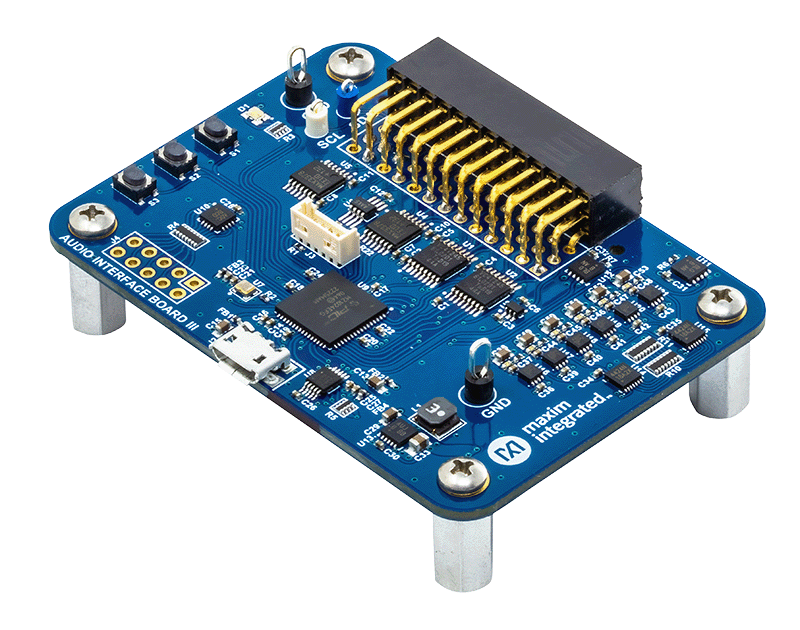

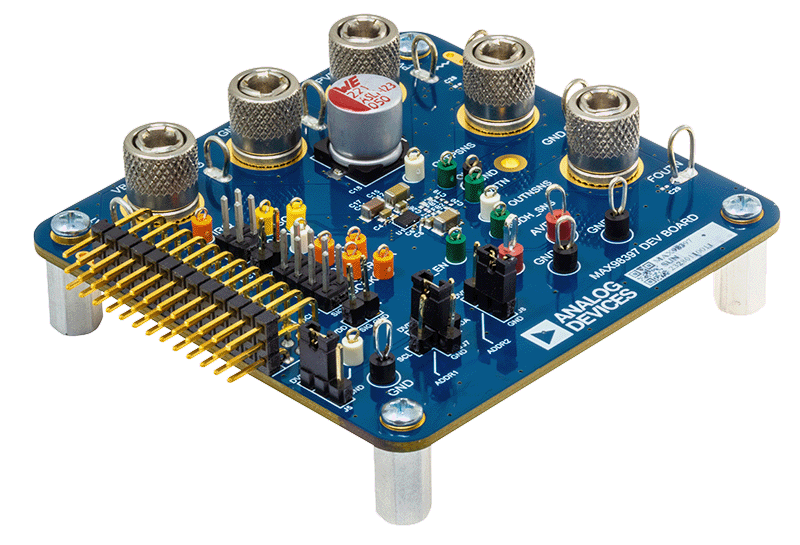

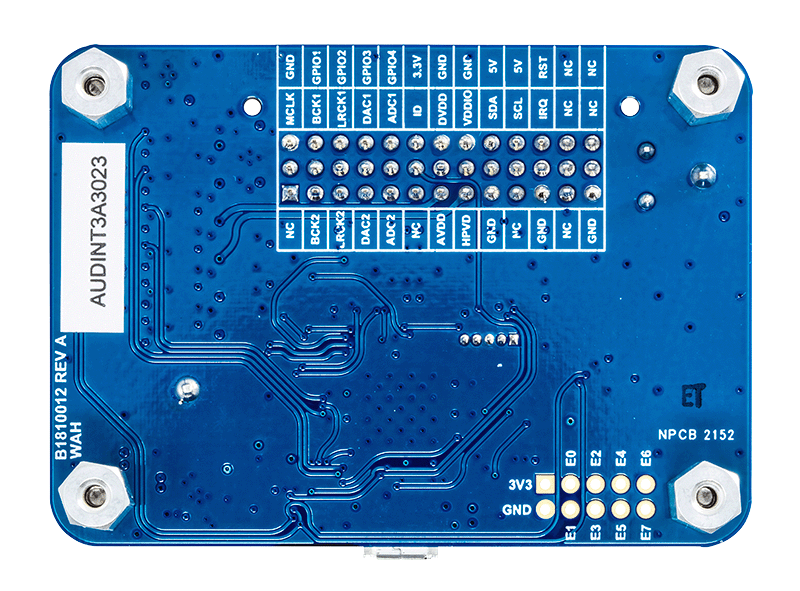

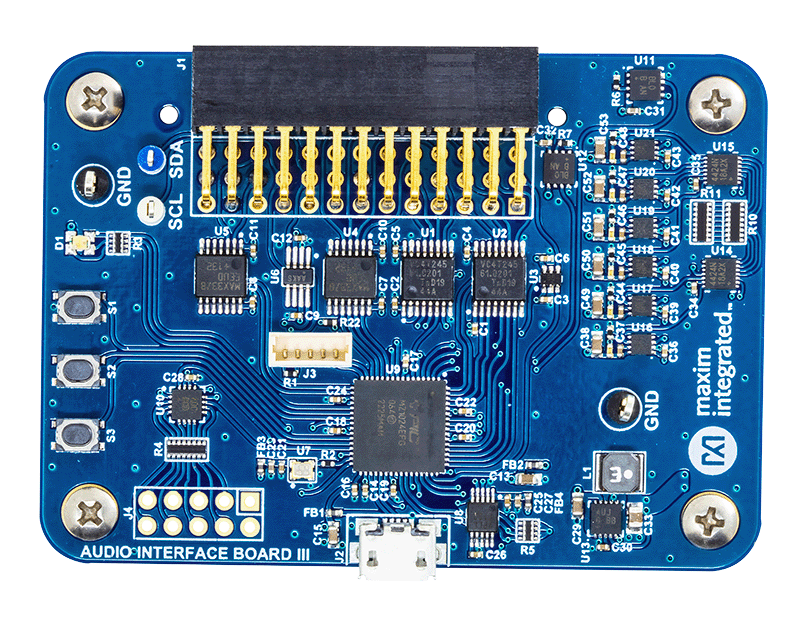

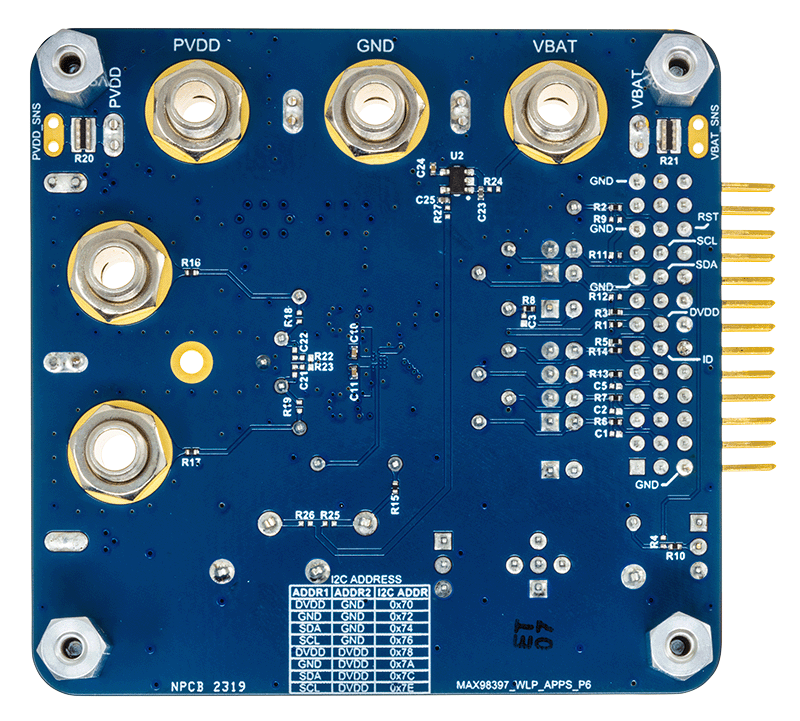

MAX98397EVKIT Board Photo Angle View MAX98397EVKIT Board Photo Top MAX98397EVKIT Board Photo Bottom MAXAUDINT003-T1 Angle View MAXAUDINT003-T1 Top View MAXAUDINT003-T1 Bottom View
