概览
优势和特点
- 3V 至 28V 双电源供电
- USB 音频流传输(EV 系统)
- I2S,左对齐或 TDM 输入
- 全面装配且经过测试
产品详情

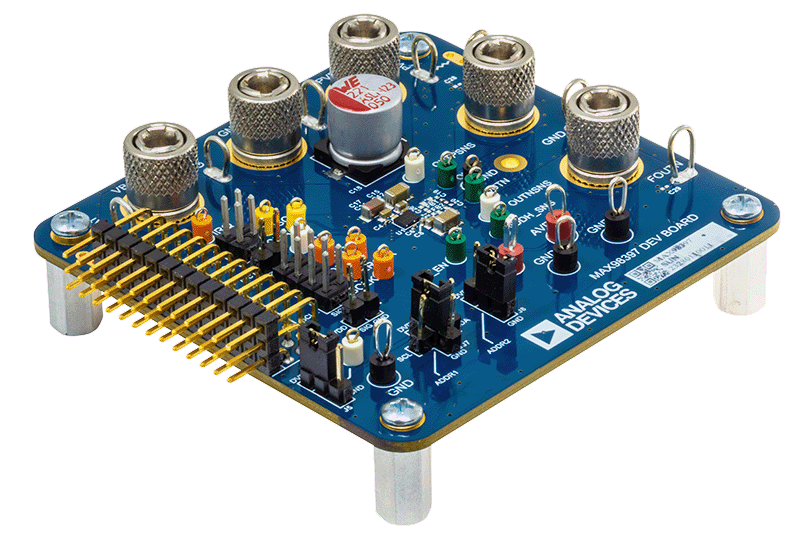

MAX98397 评估系统(EV 系统)是一个装配完成且经过测试的系统,用于评估 MAX98397 D 类音频放大器。该评估系统由 MAX98397 开发板(DEV 板)、音频接口板 III (AUDINT3) 和 USB 电缆组成。
建议将 DEV 板与 AUDINT3 板作为一个 EV 系统一起进行评估。
MAX98397 支持标准 I2S、左对齐和 TDM 数字音频接口。

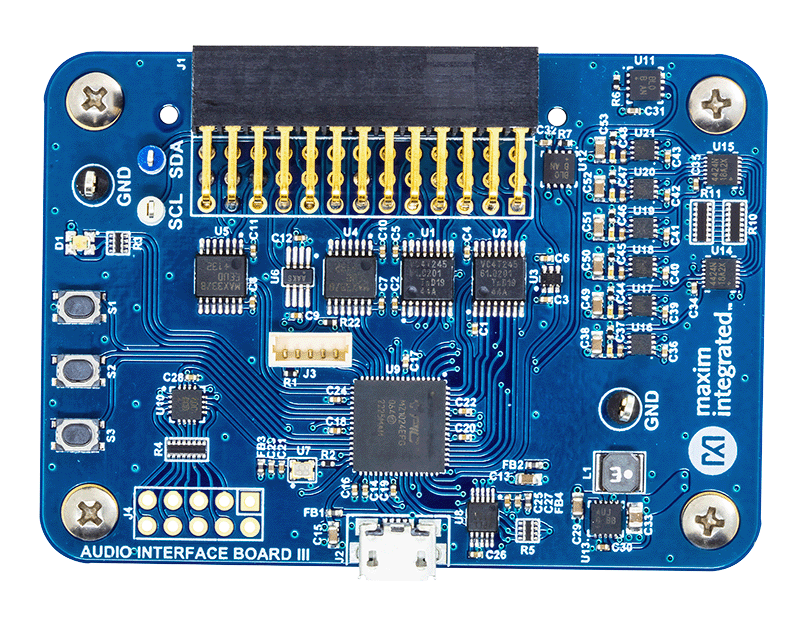

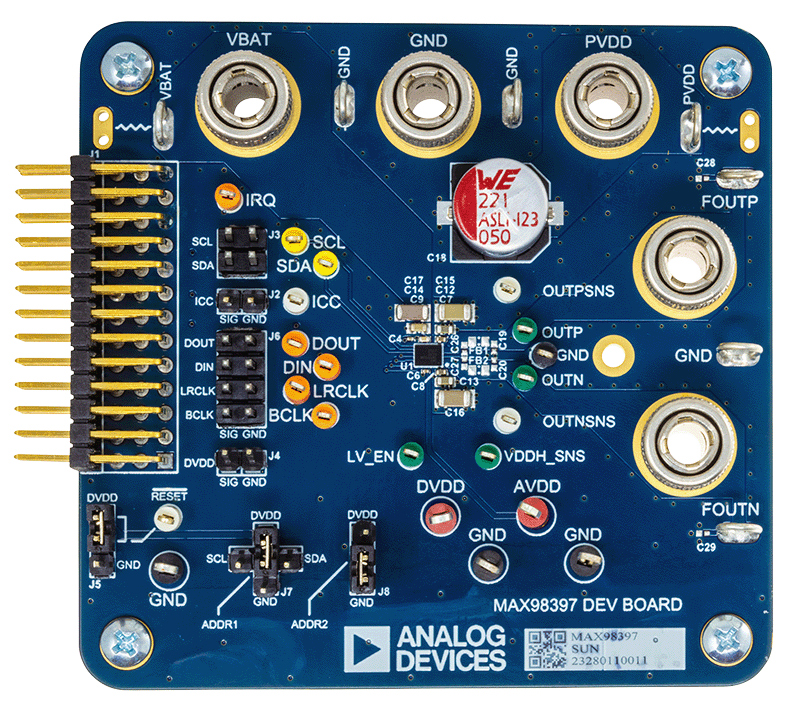

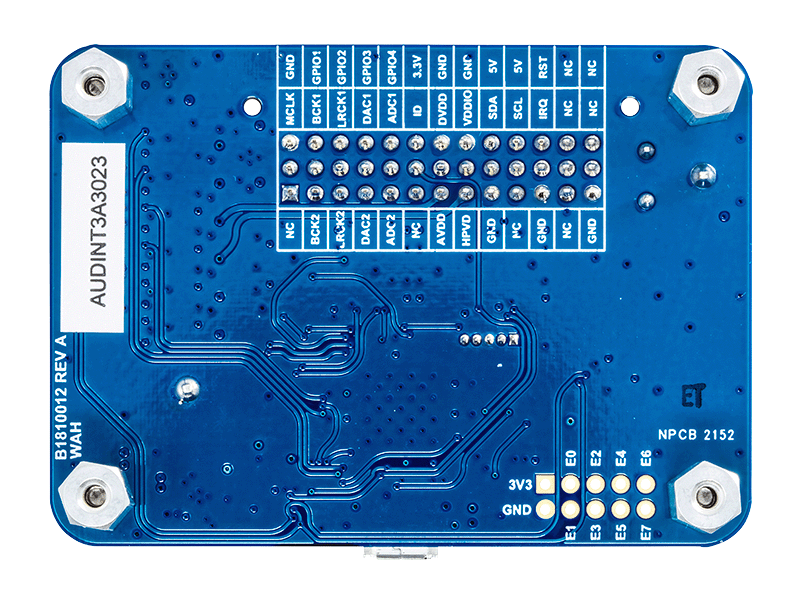

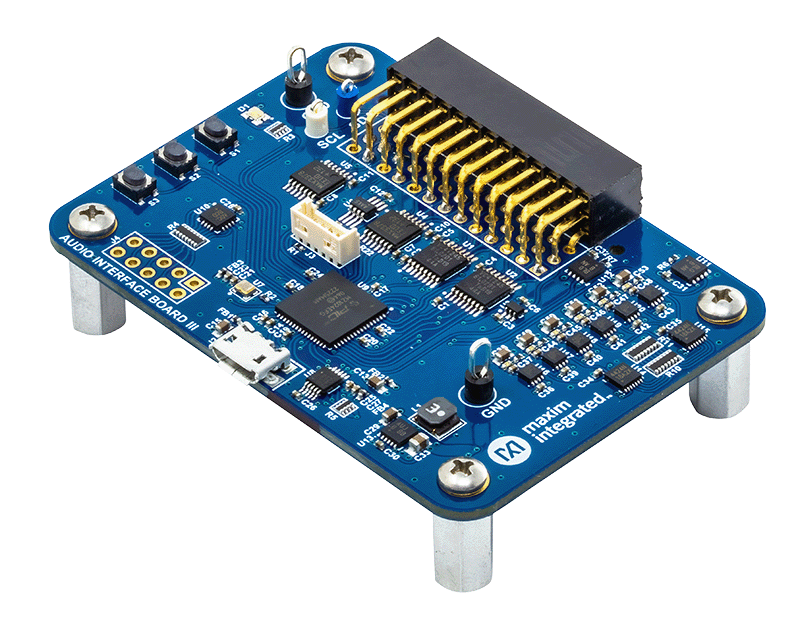

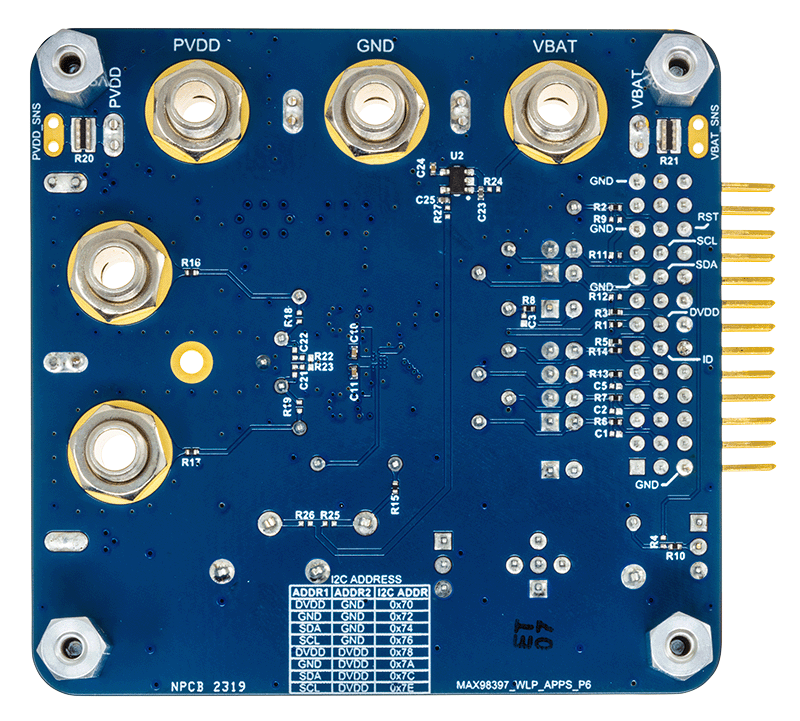

除了评估 DEV 板所需的 1.8V VDD 电源外,AUDINT3 板还提供 USB 转 PCM 接口。使用 AUDINT3 板进行评估时,MAX98397 DEV 板需要两个额外的电源输入:3V 至 28V (PVDD) 和 3V 至 5.5V (VBAT)。DEV 板详情如图 1 所示。
相关产品
系统需求
- MAX98397 评估系统
- MAX98397 开发板(DEV 板)
- 音频接口板 III(AUDINT3 板)
- Micro-USB 线缆
- 直流电源(2.8V 至 28V、9A,以及 3V 至 5.5V、1A)
- 4Ω 至 8Ω 扬声器
- 运行 Windows 7 或 Windows 10 的 PC,带可用 USB 端口
- USB音频源(例如,Windows Media Player® 或 iTunes®)
文档
-
MAX98397EVSYS: Evaluation System for MAX98397 Data Sheet (Rev. 1)2025/11/1PDF2 MB
-
MAX98397EVSYS Gerber Files2023/11/14ZIP7 M
