MAX98388

推荐用于新设计

具有 IV 反馈和掉电保护功能的数字输入 D 类放大器

数据手册 (Rev. 2) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 放大器宽电源电压范围（2.3V 至 10V）
    • 支持单节电池和双节电池用例
  • 高性能 D 类放大器
    • 动态范围：高达 111dB（A 加权）
    • 输出噪声：10μVRMS（单节电池模式）
    • 输出噪声：14.5μVRMS（双节电池模式）
  • 高输出功率 (THD+N ≤ 1%)
    • 为 4Ω 负载提供 1.32W 输出功率 (VPVDD = 3.7V)
    • 为 4Ω 负载提供 2.4W 输出功率 (VPVDD = 5V)
    • 为 4Ω 负载提供 5.15W 输出功率 (VPVDD = 7.4V)
    • 为 4Ω 负载提供 9.1W 输出功率 (VPVDD = 10V)
  • 高放大器效率（仅播放功率）
    • 为 4Ω 负载提供 0.1W 功率时，效率为 76% (VPVDD = 5V)
    • 为 4Ω 负载提供 1W 功率时，效率为 85.5% (VPVDD = 5V)
    • 为 8Ω 负载提供 1W 功率时，效率为 90% (VPVDD = 5V)
  • 峰值 THD+N 优于 -83dB（1kHz 时）
  • 低总静态功耗
    • 9.3mW（VPVDD = 3.7V，禁用 IV 反馈）
    • 13.9mW（VPVDD = 3.7V，使能 IV 反馈）
    • 16.1mW（VPVDD = 5V，使能 IV 反馈）
    • 22.5mW（VPVDD = 7.4V，使能 IV 反馈）
  • 低软件关断功率 (< 5μW)
  • 1ms 开启时间（fS = 48kHz，禁用斜坡）
  • 五样本回放延迟（fS < 50kHz，fIN = 1kHz）
  • 无需外部基准时钟
  • 播放采样速率：8kHz 至 96kHz
  • 微调 D 类开关频率以支持 EMI 规划
  • 广泛的爆音与喀哒声降低电路
  • 可编程 ALC 可实现掉电保护
  • 可靠的短路和热保护
  • 采用节省空间的封装：
    • 2.93mm2，16 引脚 WLP（0.4mm 间距）

MAX98388/MAX98389 是一款高性价比的小型单声道数字输入放大器，集成了 IV 反馈功能。该套件可在 2.3V 至 10V 的宽电源电压范围内工作。凭借这一电源电压范围，两个版本均支持单电池、双电池和外部调节/升压型便携式应用。MAX98388 针对最高 5.5V 应用（单节电池）进行了优化，MAX98389 针对 5V 至 10V 用例（双节电池）进行了优化。

D 类播放放大器兼具 AB 类音频性能和高效率，有助于延长便携式应用的电池寿命。有源辐射限制 (AEL) 和边沿速率限制电路与扩频调制 (SSM) 方案相结合，可降低 EMI 且无需提供传统 D 类放大器所需的输出滤波。

该套件提供精密输出电流检测通道和输出电压反馈通道。这些通道收集的数据可通过音频数据输出传输，并使音频增强、低音增强、扬声器保护和触觉功能等算法能够在主机音频 DSP 上运行。该套件包括一个可编程阈值回放通道 ALC，可为便携式系统中的电池提供掉电保护，并提供强大的热保护和过流保护，以防套件受损。

该套件提供 PCM 接口，支持音频播放和 IV 反馈数据，该接口与标准 I2C 接口配合使用，可实现套件控制和状态回读。PCM 接口支持常见的音频数据格式，例如 I2S、左对齐和 TDM 时序。它采用专门设计的时钟结构，无需使用外部高频基准时钟。通过消除这种基准时钟，不仅可以减小套件尺寸和减少引脚数量之外，还可节省接口功率，同时降低高速开关引起的 EMI 风险并减少潜在的电路板耦合问题。

封装连接仅需边缘布线，因而可以使用高性价比晶圆级封装 (WLP)，无需设置昂贵的焊球通孔。该套件采用 0.4mm 间距 16 引脚 WLP 封装，额定温度范围为 -40°C 至 +85°C。

应用

  • AR/VR 可穿戴设备
  • LRA 触觉驱动器
  • 智能手表和物联网设备
  • 游戏设备
  • 笔记本电脑和平板电脑

    •
    MAX98388
    具有 IV 反馈和掉电保护功能的数字输入 D 类放大器

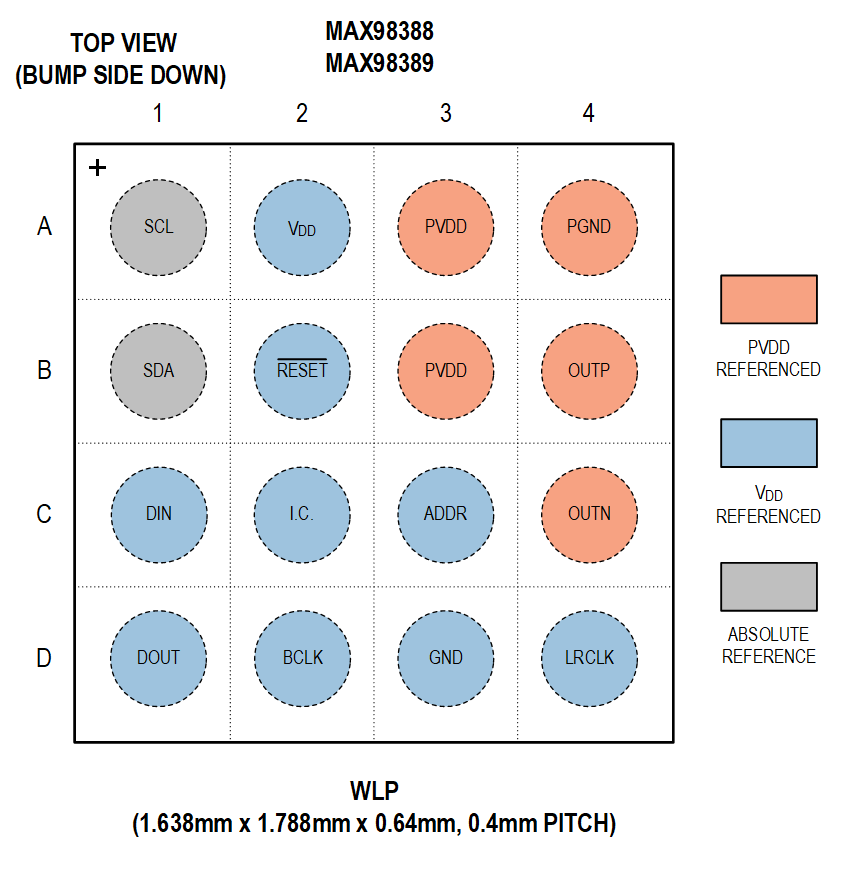

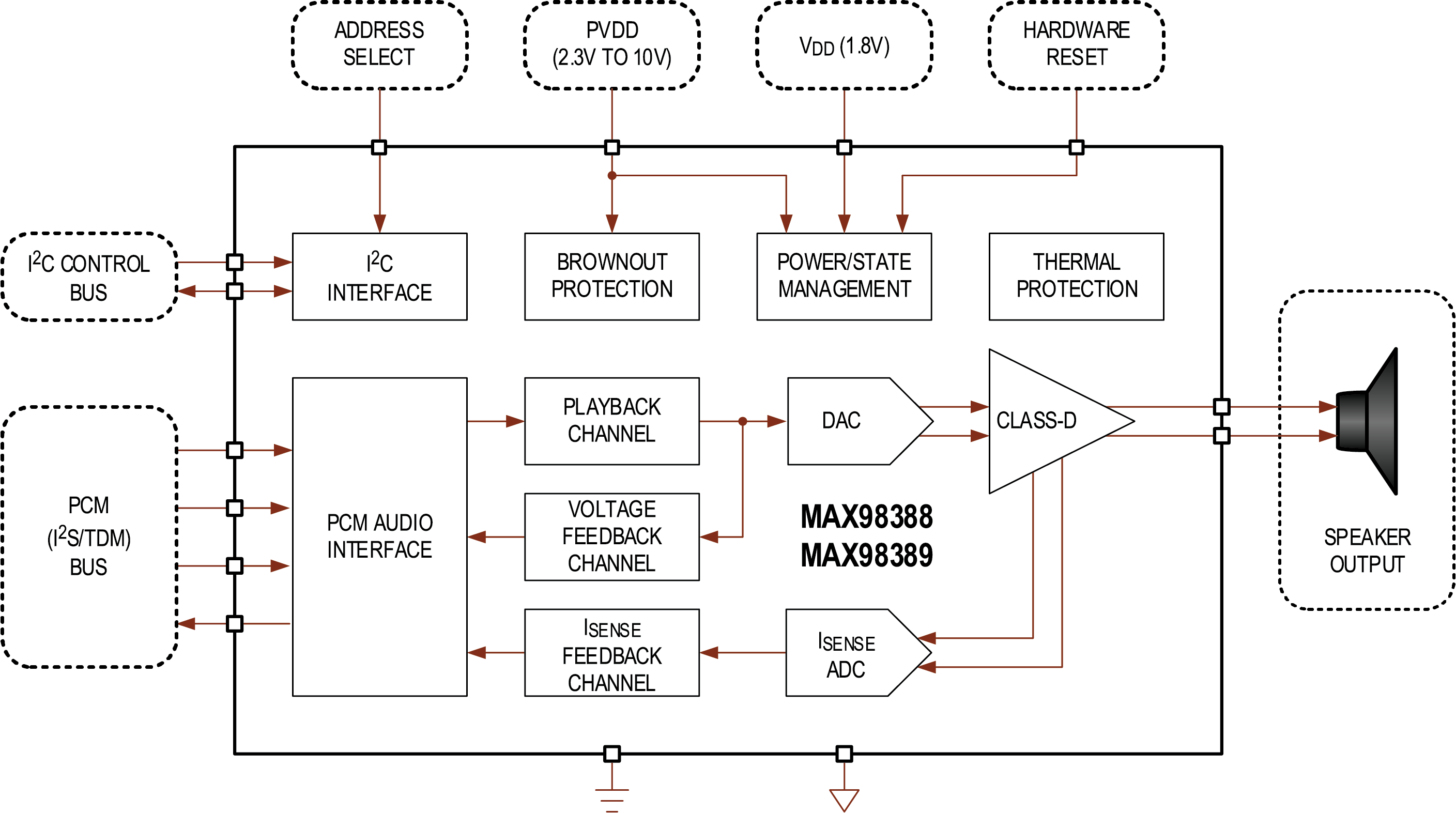

    MAX98388-9 Simplified Block Diagram MAX98388-9 Typical Application Circuit MAX98388-9 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    技术文章 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型

    软件开发 3

    IBIS 模型 1

    评估套件

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-MAX98388-98389

    MAX98388/MAX98389 评估系统

    立即购买 更多内容

    特性和优点

    • 2.3V 至 10V 单电源供电
    • USB 音频流传输（EV 系统）
    • I2S，左对齐或 TDM 输入
    • 单节电池（2.3V 至 5.5V）或双节电池模式（5V 至 10V）
    • 全面装配且经过测试

    产品详情

    MAX98388/MAX98389 评估系统（EV 系统）是一款全面装配且经过测试的系统，用于评估 MAX98388 或 MAX98389 D 类音频放大器。该 EV 系统由 MAX98388 或 MAX98389 开发板（DEV 板）、ADI 音频接口板 III (AUDINT3) 和 USB 电缆组成。

    建议将 DEV 板与 AUDINT3 板作为一个 EV 系统一起进行评估。两款套件都支持标准 I2S、左对齐和 TDM 数字音频接口。

    除了评估 DEV 板所需的 1.8V VDD 电源外，AUDINT3 板还提供 USB 转 PCM 接口。使用 AUDINT3 板进行评估时，DEV 板需要一个额外的 2.3V 至 10V (PVDD) 电源输入。DEV 板的详细信息如图 1 所示。
    EVAL-MAX98388-98389
    MAX98388/MAX98389 评估系统
    MAX98388EVKIT Board Photo Angle MAX98388EVKIT Board Photo Bottom MAX98388EVKIT Board Photo Top
