概览
优势和特点
- 简单的即插即用设计
- 单电源供电(2.5V至5.5V)
- 3.2W输出功率至4Ω @ 5V
- 2.2mA静态电流
- 1ms导通时间(MAX98360A和MAX98360B)
- 92%效率(RL = 8Ω，THD+N = 10%)
- 10μVRMS输出噪声
- 110dB动态范围
- 0.009%低THD+N @ 1kHz
- 无MCLK要求
- 8kHz至96kHz采样率
- I2S和左对齐模式下，支持左、右或(左/2 + 右/2)输出
- 成熟的边沿速率控制支持无滤波D类输出
- 81dB PSRR @ 217Hz
- 1.5μA待机电流允许省去用作EN引脚的GPIO
- 较低RF敏感度有效抑制来自于GSM无线电的TDMA噪声
- D类开关频率，微调到5%，实现更好的EMI规划
- 全面的咔嗒/噼噗声抑制电路
- 可靠的短路保护和热保护
- 节省空间的封装：9引脚WLP (0.4mm焊距)
- 3.69mm2方案尺寸，适用于WLP封装加单个旁路电容
产品详情
MAX98360A/B/C/D为简单易用、低成本、数字脉冲编码调制(PCM)输入D类放大器，提供业界领先的AB类音频性能，且拥有D类放大器效率。数字音频接口自动识别不同的PCM和TDM时钟驱动方式，无需I2C编程。只需电源、LRCLK、BCLK和数字音频即可产生音频。此外，创新的引脚排列允许客户采用高成效WLP封装，无需昂贵的过孔。
数字音频接口具有高度灵活性。器件支持I2S、左对齐和8通道时分复用(TDM)数据格式。数字音频接口支持8kHz、16kHz、32kHz、44.1kHz、48kHz、88.2kHz和96kHz采样率。在I2S和左对齐模式下，数据字可为16位、24位或32位；在TDM模式下可为16位或32位。
数字音频接口输入门限可用于连接1.2V和1.8V逻辑信号。器件可承受高达5.5V的逻辑输入电压。
MAX98360A和MAX98360B具有1ms快速导通时间，MAX98360C和MAX98360D在导通和关断期间可在13ms内缓变音量。
器件无需PCM通信中常见的外部MCLK信号，这除了能够减小尺寸和引脚数量外，还能降低EMI以及潜在的电路板耦合问题。器件的BCLK和LRCLK上也具有极高的宽带抖动容差(12ns，典型值)，提供可靠操作。
有源辐射抑制、摆率限制和过冲控制电路大大降低EMI。无滤波器扩频调制方法无需传统-D类器件中常见的输出滤波，且减少方案的元件数量。
器件工作在-40°C至+85°C温度范围。
应用
- 单节锂离子电池/5V供电设备
- 智能扬声器
- 笔记本电脑
- IoT设备
- 游戏设备(音频和触觉)
- 智能手机
- 平板电脑
- 摄像机
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

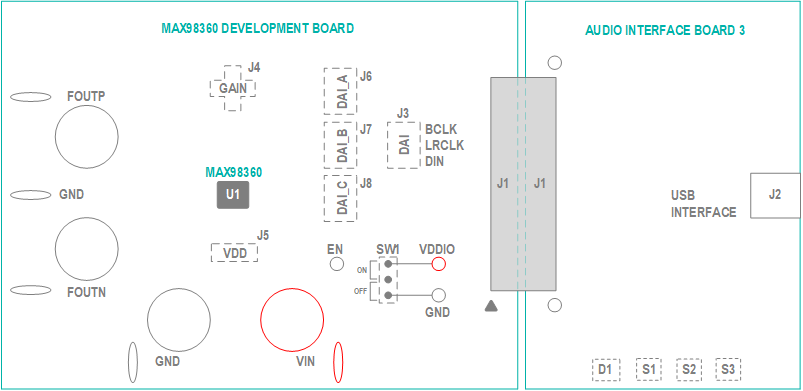

评估套件 (8)
