MAX9820

可由外部调节增益的DirectDrive耳机放大器

更多 showmore-icon

95mW立体声耳机放大器,支持无咔嗒声操作

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 支持无咔嗒/噼噗声操作
  • 较高的RF噪声抑制
  • 兼容于Windows Vista Premium移动系统
  • 2.7V至5.5V单电源供电
  • 95mW输出功率(32Ω、VDD = 5V)
  • < 1µA的低电流关断模式
  • 3mA (VDD = 3.3V)低静态电流
  • 节省空间的3mm x 3mm、10引脚TDFN封装
更多细节
show more Icon

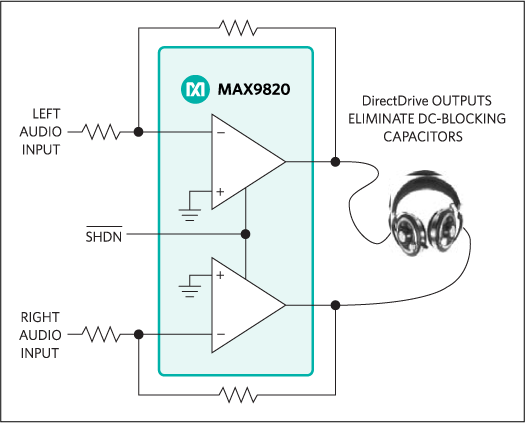

MAX9820是Windows Vista®兼容的立体声耳机放大器,专为电路板空间受限的便携式产品设计。该器件采用Maxim的DirectDrive®架构,可在单电源供电时产生以地为参考的输出,省去了传统单电源供电耳机放大器所需的大容量输出隔直电容。

MAX9820具有欠压锁存功能,可防止在欠压条件下电池过放电。咔嗒/噼噗声抑制电路消除了启动过程的可闻噪声,器件还提供低功耗关断模式、热过载保护和短路保护。除此之外,MAX9820还可抑制类似于天线效应的输入和电源线引入的RF辐射,避免放大器解调耦合噪声。

MAX9820采用10引脚TDFN封装(3mm x 3mm x 0.8mm),工作在-40°C至+85°C扩展级温度范围。

应用

  • 蜂窝电话
  • MP3播放器
  • 笔记本PC
  • PDA

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX9820ETB+
  • HTML
  • HTML
MAX9820ETB+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX9820ETB+

量产

MAX9820ETB+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX9820ETB+

量产

MAX9820ETB+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX9820EVKIT

MAX9820评估板

zoom

MAX9820EVKIT

MAX9820评估板

MAX9820评估板

特性和优点

  • 无需隔直流输出电容
  • 2.7V至5.5V供电
  • 可调节-1V/V增益
  • 为32Ω负载提供95mW功率
  • 0.005% THD+N
  • 无铅(Pb)并符合RoHS标准
  • 完全安装并经过测试

产品详情

MAX9820评估板(EV kit)用于演示MAX9820立体声耳机放大器,器件为便携设备提供外部增益调节和DirectDrive®输出。Maxim的DirectDrive技术省去了放大器输出端所需的大体积隔直流电容。

MAX9820评估板配置为-1V/V增益,设计工作于2.7V至5.5V直流电源。评估板能够向32Ω负载提供高达95mW的功率,并确保0.005%的THD+N。

应用

  • 蜂窝电话
  • MP3播放器
  • 笔记本PC
  • PDA
