MAX9725

量产

1V、低功耗、DirectDrive、立体声耳机放大器，带有关断

数据手册 (Rev. 4)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低静态电流：
    • 2.1mA (MAX9725A–MAX9725D)
    • 2.3mA (MAX9725E)
  • 0.9V至1.8V单电源工作
  • 固定增益省去外部反馈网络
    • MAX9725A：-2V/V
    • MAX9725B：-1.5V/V
    • MAX9725C：-1V/V
    • MAX9725D：-4V/V
  • 采用外部输入和反馈电阻实现可调增益
    • MAX9725E：最小稳定增益为-1V/V
  • 以地为参考的输出省去了DC偏置
  • 不会降低由输出电容引起的低频响应特性
  • 每通道可为32Ω负载提供20mW功率
  • 0.006%的低THD+N
  • 高PSRR (1kHz时80dB)
  • 集成的杂音抑制电路
  • 低功耗控制
  • 短路保护
  • 具有±8kV ESD保护的放大器输出
  • 提供节省空间的封装
    • 12焊球UCSP封装(1.54mm x 2.02mm x 0.6mm)
    • 12引脚薄型QFN封装(4mm x 4mm x 0.8mm)

MAX9725A–MAX9725D是固定增益立体声耳机放大器，可理想用于电路板空间受限的便携式装置。MAX9725E可以采用外部输入和反馈电阻灵活调节增益。MAX9725A–MAX9725E使用独特的DirectDrive®结构，可以在单电源下产生以地为参考的输出，省去了大容量的隔直电容，可有效节省成本和电路板空间，降低元件高度。-2V/V (MAX9725A)、-1.5V/V (MAX9725B)、-1V/V (MAX9725C)和-4V/V (MAX9725D)固定增益进一步减少了外部元件数量。MAX9725E DirectDrive耳机放大器的可调增益可以采用外部电阻任意设置到低至-1V/V。

MAX9725每个通道能够为32Ω负载提供最高20mW的功率，并具有0.006%的THD+N。1kHz下80dB的电源抑制比(PSRR)使MAX9725可以工作在嘈杂的数字电源下，而不需要额外的线性稳压器。MAX9725内部对耳机输出端提供±8kV ESD保护。全面的杂音抑制电路可抑制启动与关断过程中的杂音。低功耗关断模式将电源电流降至0.6µA (典型值)。

MAX9725工作在0.9V至1.8V单电源，可以直接使用单节AA或AAA电池供电。MAX9725仅消耗2.1mA电源电流，提供短路保护，工作在-40°C至+85°C扩展级温度范围。MAX9725采用细小的(1.54mm x 2.02mm x 0.6mm) 12焊球裸片级封装(UCSP™)与12引脚薄型QFN封装(4mm x 4mm x 0.8mm)。

应用

  • 蜂窝电话
  • MP3播放器
  • PDA
  • 便携式音频装置
  • 智能电话
MAX9725
1V、低功耗、DirectDrive、立体声耳机放大器，带有关断

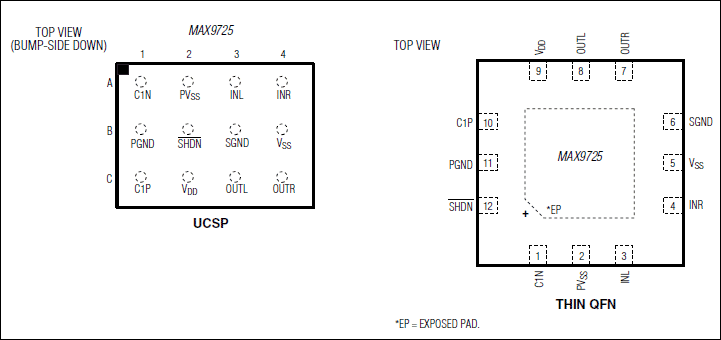

MAX9725：引脚配置
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX9725EEVKIT

MAX9725A、MAX9725B、MAX9725C、MAX9725D和MAX9725E评估板

立即购买 更多内容

特性和优点

  • 无需输出隔直电容
  • 0.9V至1.8V供电
  • -1.82V/V或可调增益
  • 每声道能够为32Ω负载提供20mW功率
  • 0.006%低THD+N
  • 完全组装并经过测试

产品详情

MAX9725E评估板(EV kit)是使用MAX9725E IC组装并经过完全测试的印刷电路板(PCB)，用于驱动便携式设备的立体声耳机。MAX9725E为低功耗立体声耳机放大器，具有可调增益和DirectDrive®输出。Maxim的DirectDrive技术省去了放大器输出级的大容量隔直流电容。

该评估板配置为-1.82V/V增益，设计工作于0.9V至1.8V电源。评估板每声道能够为32Ω负载提供20mW的功率，THD+N为0.006%。

MAX9725E评估板还可用于评估MAX9725A、MAX9725B、MAX9725C或MAX9725D固定增益放大器。需要时请联系Maxim申请MAX9725A、MAX9725B、MAX9725C或MAX9725D的免费样品。IC定购信息请参考完整数据资料中的Part Selector Table。MAX9725_ IC工作温度为-40°C至+85°C。

应用

  • 蜂窝电话
  • MP3播放器
  • PDA
  • 便携式音频装置
  • 智能电话
MAX9725EEVKIT
MAX9725A、MAX9725B、MAX9725C、MAX9725D和MAX9725E评估板
