MAX952

超低功耗、单电源运算放大器 + 比较器 + 电压基准

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 运算放大器+比较器+基准电压源,采用8引脚µMAX®封装(MAX951/MAX952)
  • 7µA典型电源电流(运算放大器+比较器+基准电压源)
  • 比较器和运算放大器输入范围包括低电压
  • 轨到轨输出摆幅
  • 电源电压范围:2.4V至7V
  • 单位增益稳定和125kHz非完全补偿AV> 10V/V运算放大器选项
  • 1.2V ±2%内部带隙基准电压源
  • 内部比较器迟滞
  • 运算放大器能够驱动高达1000pF的负载
更多细节
show more Icon

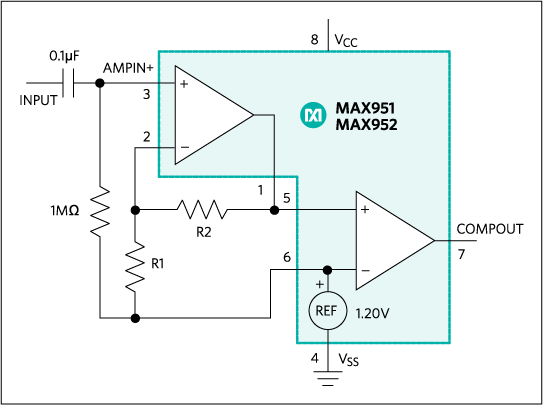

MAX951–MAX954在8引脚封装中集成了微功耗运算放大器、比较器和基准电压源。在MAX951和MAX952中,比较器的反相输入连接到1.2V ±2%内部带隙基准电压源。MAX953和MAX954不带内部基准电压源。MAX951/MAX952采用2.7V至7V单电源供电,典型电源电流为7µA,而MAX953/MAX954采用2.4V至7V单电源供电,典型电源电流为5µA。运算放大器和比较器的共模输入电压范围均从负供电轨扩展至正供电轨的1.6V范围内,且支持轨到轨输出级摆幅。

MAX951/MAX953中的运算放大器经过内部补偿,单位增益稳定,而MAX952/MAX954中的运算放大器具有125kHz典型带宽、66V/ms压摆率,且针对10V/V或更高增益保持稳定。这些运算放大器具有专门设计的输出级,因此能够在超低电源电流下工作,同时在负载条件下保持线性度。此外,其在整个工作温度范围内可表现出良好的直流特性,从而充分减少折合到输入端的误差。

这些器件的比较器输出级可连续进行高达40mA的拉电流操作。比较器消除了改变逻辑状态时常见的电源毛刺,大幅减少了寄生反馈,使得这些器件更简单易用。此外,它们还具有±3mV内部迟滞,即便输入信号传送缓慢也能确保干净的输出切换。



应用

  • 电池供电应用
  • 用于远程控制的红外接收器
  • 仪器、终端和条形码读取器
  • 低频局部区域警报/探测器
  • 光电二极管前置放大器
  • 智能卡
  • 烟雾探测器和安全传感器
