MAX9393
最后购买期限任意逻辑至LVDS、双路、2 x 2交叉点开关
双路、任意逻辑至LVDS、2 x 2交叉点开关,确保工作在1.50GHz最大工作频率
- 产品模型
- 1
产品详情
- 250mV差分输出摆幅,可工作在1.5GHz
- 2psRMS (最大)随机抖动
- 交流指标保证接受150mV差分输入
- 信号输入可接受任何差分信号标准
- 用于时钟或高速数据的LVDS输出
- 高电平输入失效检测(MAX9392)
- 低电平输入失效检测(MAX9393)
- 3.0V至3.6V供电范围
- LVCMOS/LVTTL逻辑输入控制信号切换

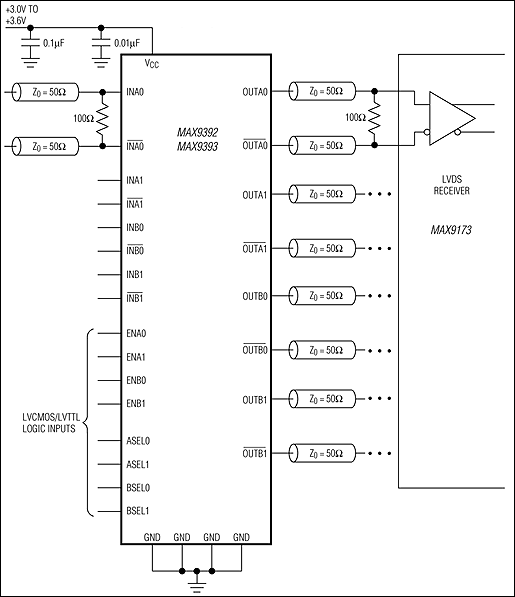

MAX9392/MAX9393双2 x 2交叉点开关能够实现高速、低功耗、低噪声信号切换。MAX9392/MAX9393将两路差分输入中的一路复用到一路或两路低压差分信号(LVDS)输出。独立的使能输入对每路差分信号进行通、断控制。
4路 LVCMOS/LVTTL逻辑输入(每通道两个)控制输入与输出之间的内部连接。可灵活实现以下配置:2 x 2交叉开关、2:1复用器、1:2分配器或双转发器,从而使MAX9392/MAX9393可理想用作故障容错系统中的保护开关、诊断器中的环回开关、时钟/数据分配中的扇出缓冲器和信号恢复。
当输入未被驱动或共模电压超出指定范围时,故障保护电路将输出拉至差分低电平。MAX9392为LVDS、HSTL和其它以GND为参考的差分输入提供高电平输入失效检测;MAX9393为LVPECL、CML和其它以VCC为参考的差分输入提供低电平输入失效检测。
具有98ps(P-P) (最大值)超低抖动的伪随机序列(PRBS)能够在对定时误差高度敏感的高速链路中保证可靠通信,特别适合需要时钟和数据恢复的应用,或串行器和解串器应用。高速开关性能确保工作在1.5GHz,并保证小于67ps (最大值)的通道间偏差。
LVDS输入、输出兼容于TIA/EIA-644 LVDS标准,LVDS输出可驱动100Ω负载。MAX9392/MAX9393提供32引脚TQFP封装,工作在-40°C至+85°C扩展级温度范围。
交叉切换产品请参考MAX9390/MAX9391。
应用
- 局端背板时钟分配
- DSLAM
- 故障容错系统
- 高速电信/数据通信设备
- 保护开关
