MAX9360
LVTTL/TTL/CMOS至差分LVECL/ECL转换器
Viewing:

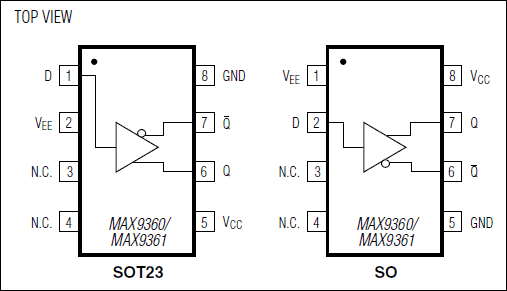

概述
- 输入开路时,输出为高电平
- 工作在-2.375V至-5.5V LVECL/ECL
- ESD保护> 2kV (人体模型)
- 工作在3.0V至3.6V LVTTL/CMOS (MAX9360)
- 改进的MC100EPT24替换货源
- 13.8mA (典型)的低IEE电源电流
- 440ps (典型)的传输延迟
- 1GHz时，> 300mV输出幅度
- 工作在4.5V至5.5V TTL (MAX9361)
- 改进的MC100ELT24替换货源
- 6.6mA (典型)的低IEE电源电流
- 600ps (典型)的传输延迟
- 250MHz时，> 300mV输出幅度
MAX9360/MAX9361是低扭曲、单通道LVTTL/TTL/CMOS到差分LVECL/ECL的转换器，设计应用于高速信号和时钟驱动器。为与LVTTL/TTL/CMOS输入信号接口，这些器件能够工作于3.0V至5.5V电源电压,达到高性能的时钟或数据分配。为与差分LVECL/ECL输出信号接口，这些器件还需要一个-2.375V至-5.5V的电源电压。
MAX9360是一种3.3V LVTTL/CMOS到LVECL/ECL转换器，典型工作速度为3GHz。MAX9361是5V TTL/CMOS到LVECL/ECL转换器，典型工作速度为1.3GHz。在-2.375V至-5.5V负电源下，二者都可用来驱动LVECL或标准ECL器件。
输入开路时，器件输出缺省高电平。它们具有极低的传输延迟：MAX9360为440ps, MAX9361为810ps。
应用
- 时钟/数据电平转换
